Aspirazione e filtrazione polveri molatura titanio

Richiesta del cliente

Impianto di aspirazione di polveri e trucioli derivati alla molatura di particolari aereonautici in titanio, per la bonifica dell’ambiente di lavoro e la messa in sicurezza degli operatori.

Soluzione

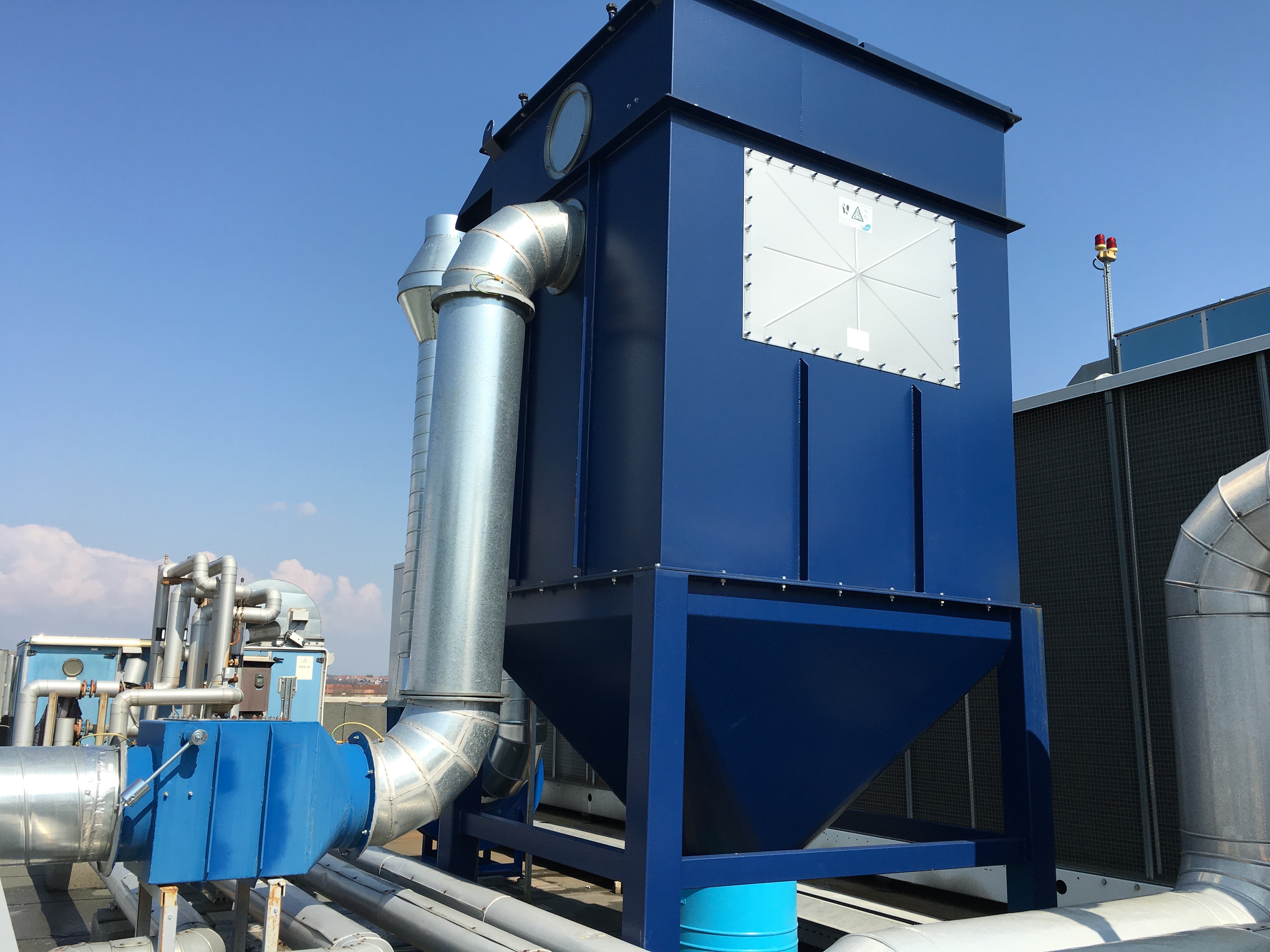

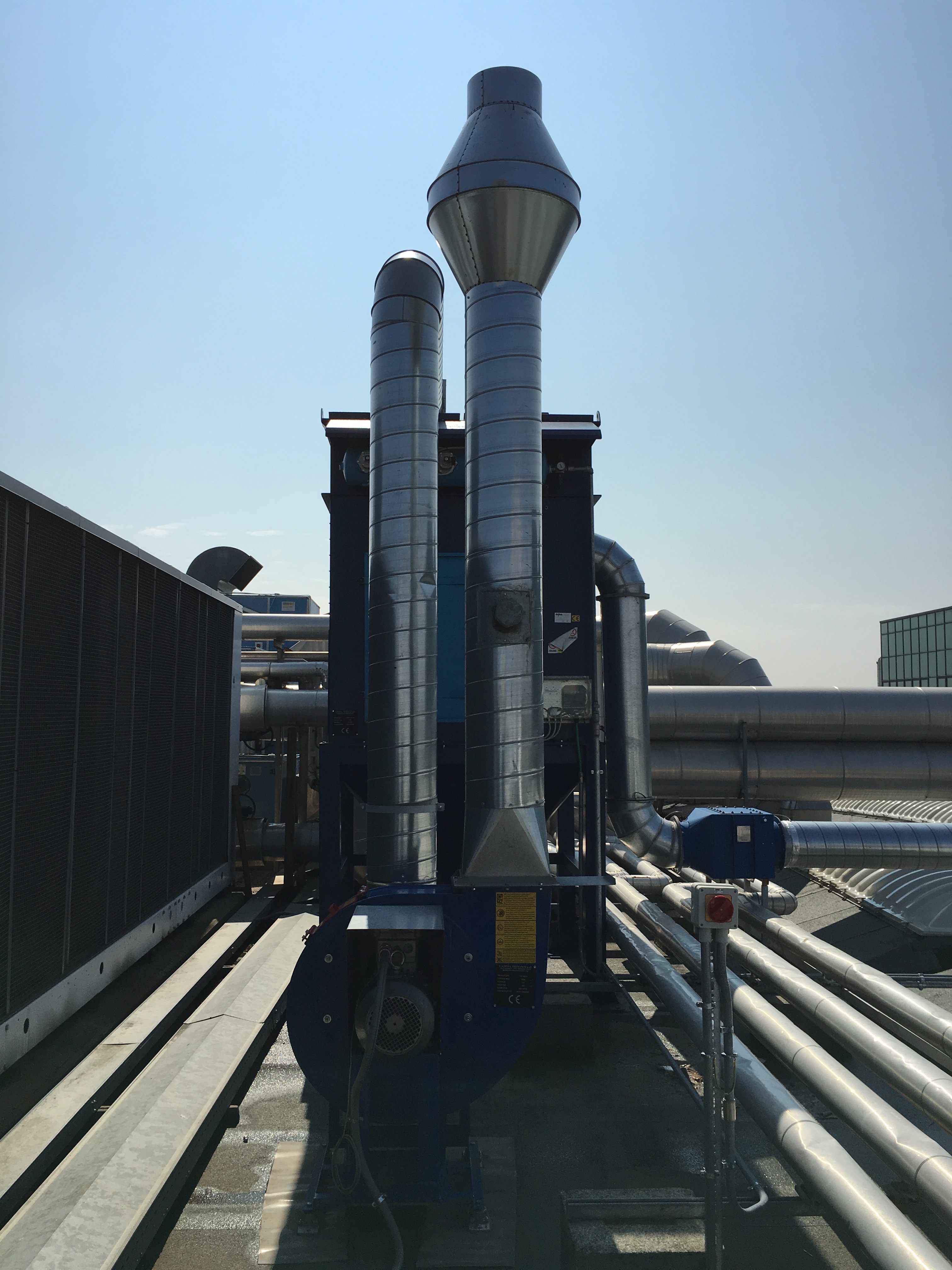

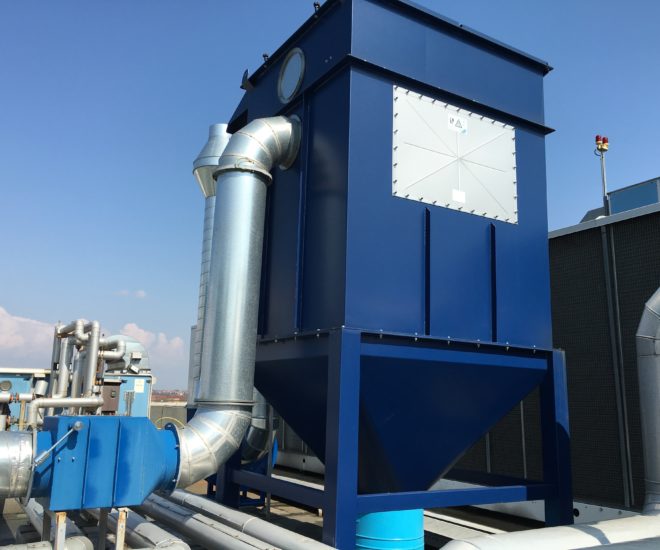

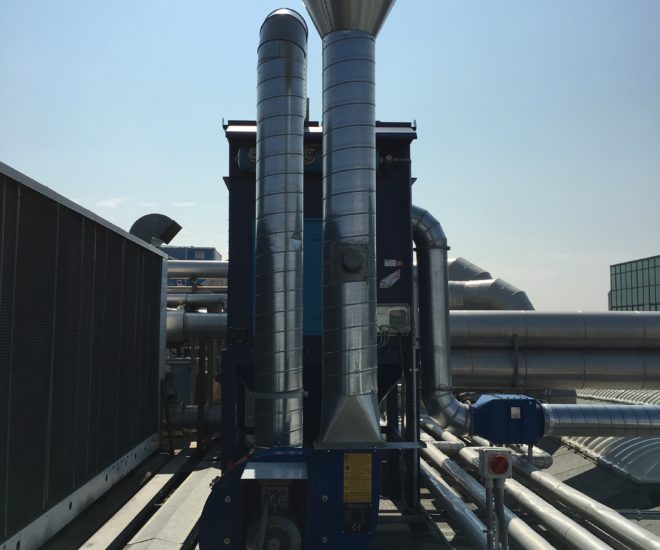

Impianto di aspirazione centralizzato con captazione delle polveri su ogni singolo postazione di molatura con bracci aspiranti diamtero 100 mm ; rete di di tubazioni zincate a sezione circolare, depuratore a cartucce collocato all’esterno sulla copertura del fabbricato e ventilatore centrifugo a semplice aspirazione.

Progettazione

Dimensionamento delle corrette velocità dell’aria sia durante la captazione delle polveri che in attraversamento nei canali di aspirazione, con conseguente calcolo delle perdite di carico complessive in funzione del percorso tubi del filtro utilizzato.

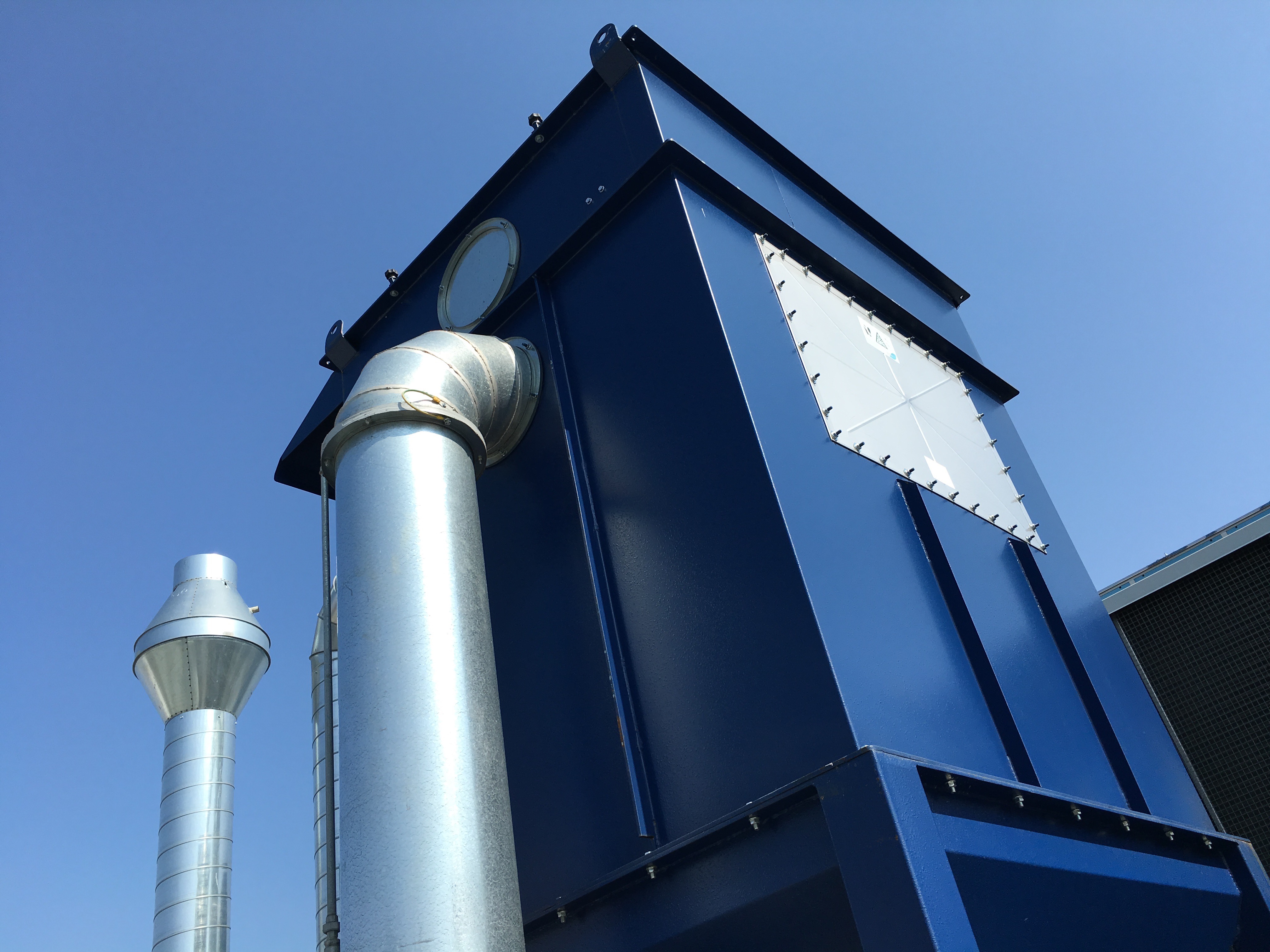

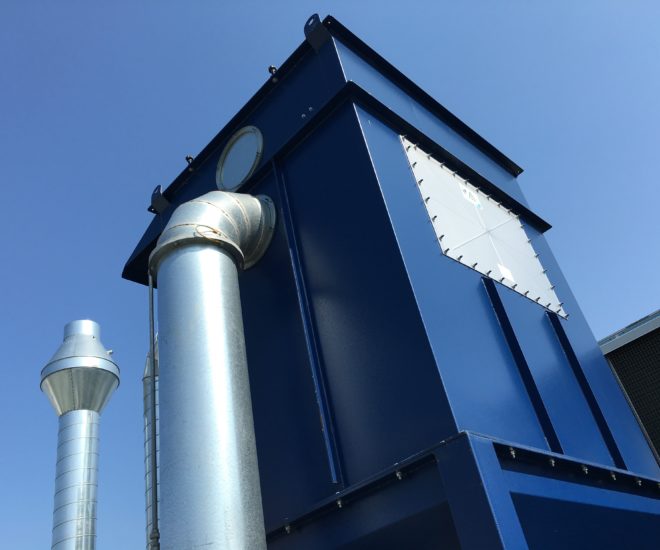

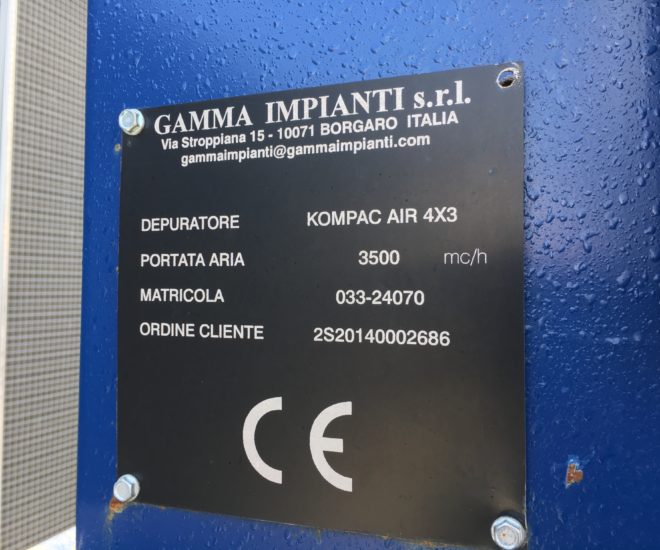

Progettazione del filtro a cartucce in funzione della granulometria media delle polveri, della concentrazione e della portata complessiva impianto.

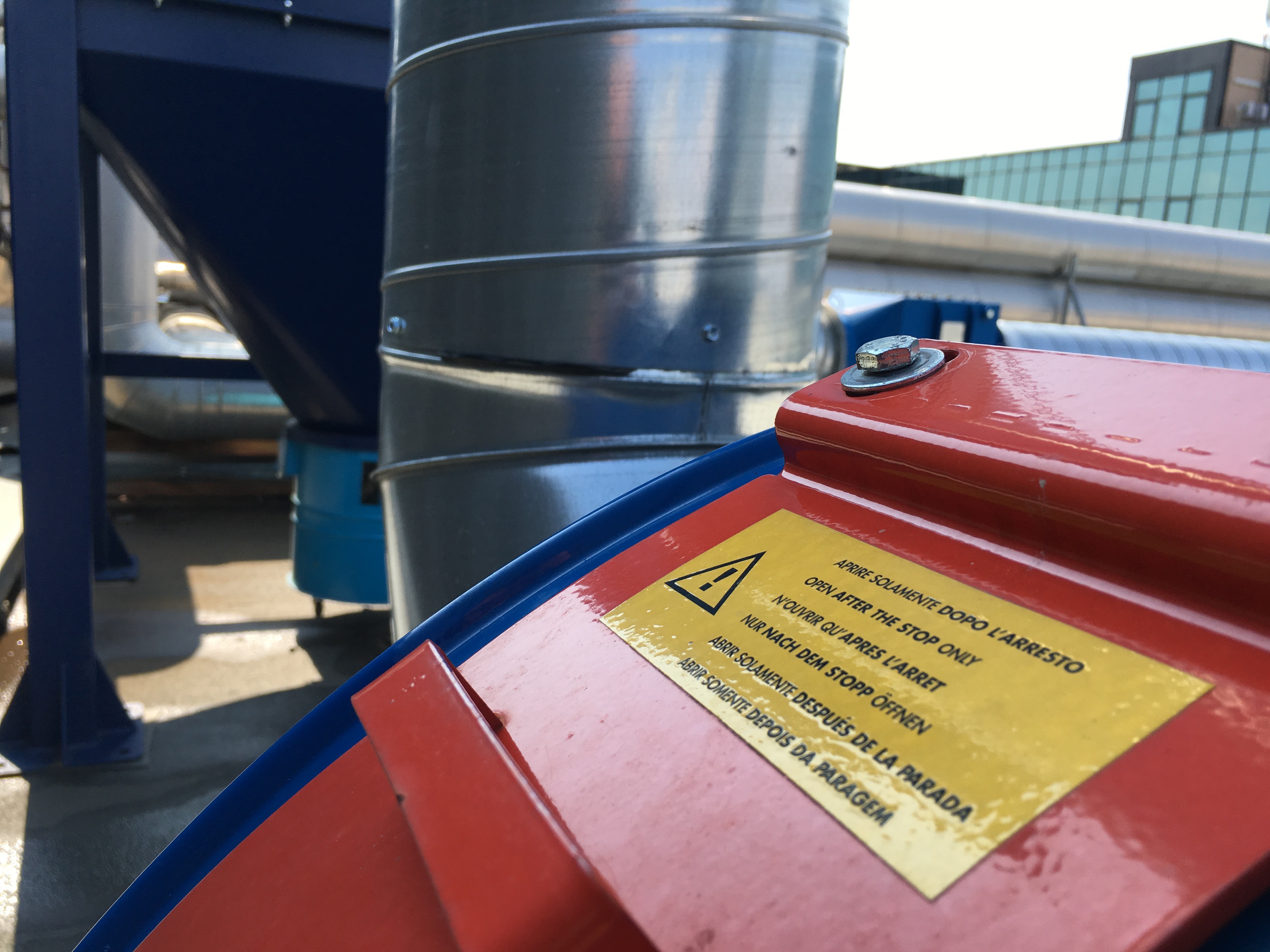

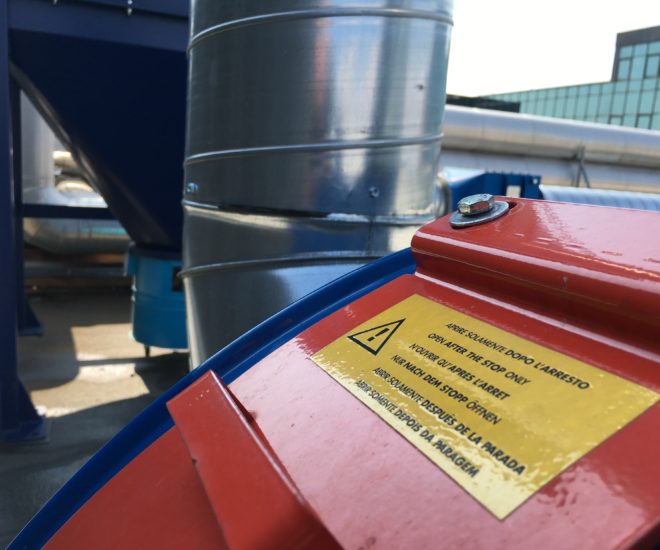

Selezione del ventilatore centrifugo a semplice aspirazione condiderando la portata complessiva impianto e le perdite di carico dei sistemi collegati.

Note particolari

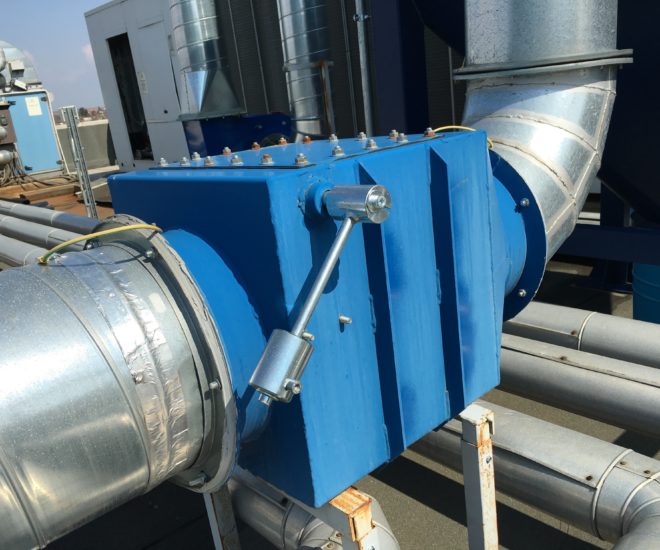

Impianto in esecuzione ATEX
