Impianto di aspirazione centralizzato per fumi di saldatura: tecniche e vantaggi

Gestire in modo efficace i fumi di saldatura non è più un’opzione: è un tema di sicurezza, efficienza produttiva e conformità normativa (ISO 21904, D.Lgs 81/08, Direttiva Macchine).
Oggi, soprattutto quando si lavora su più postazioni, la soluzione più affidabile è un impianto di aspirazione centralizzato con bracci aspiranti e prolunghe.

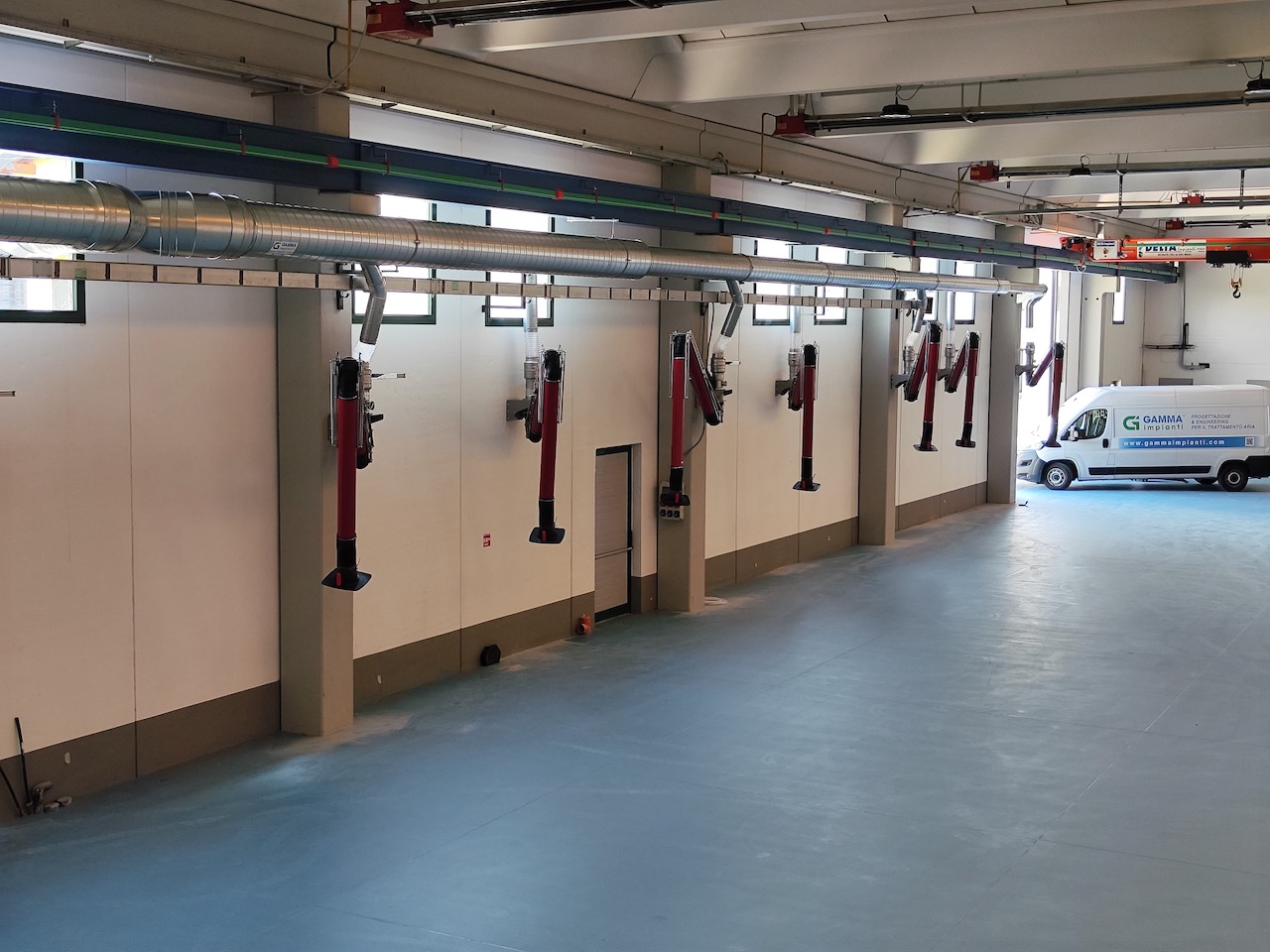

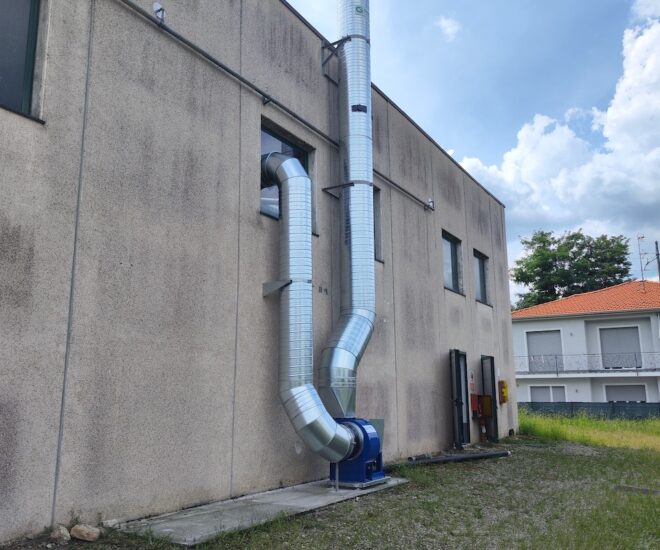

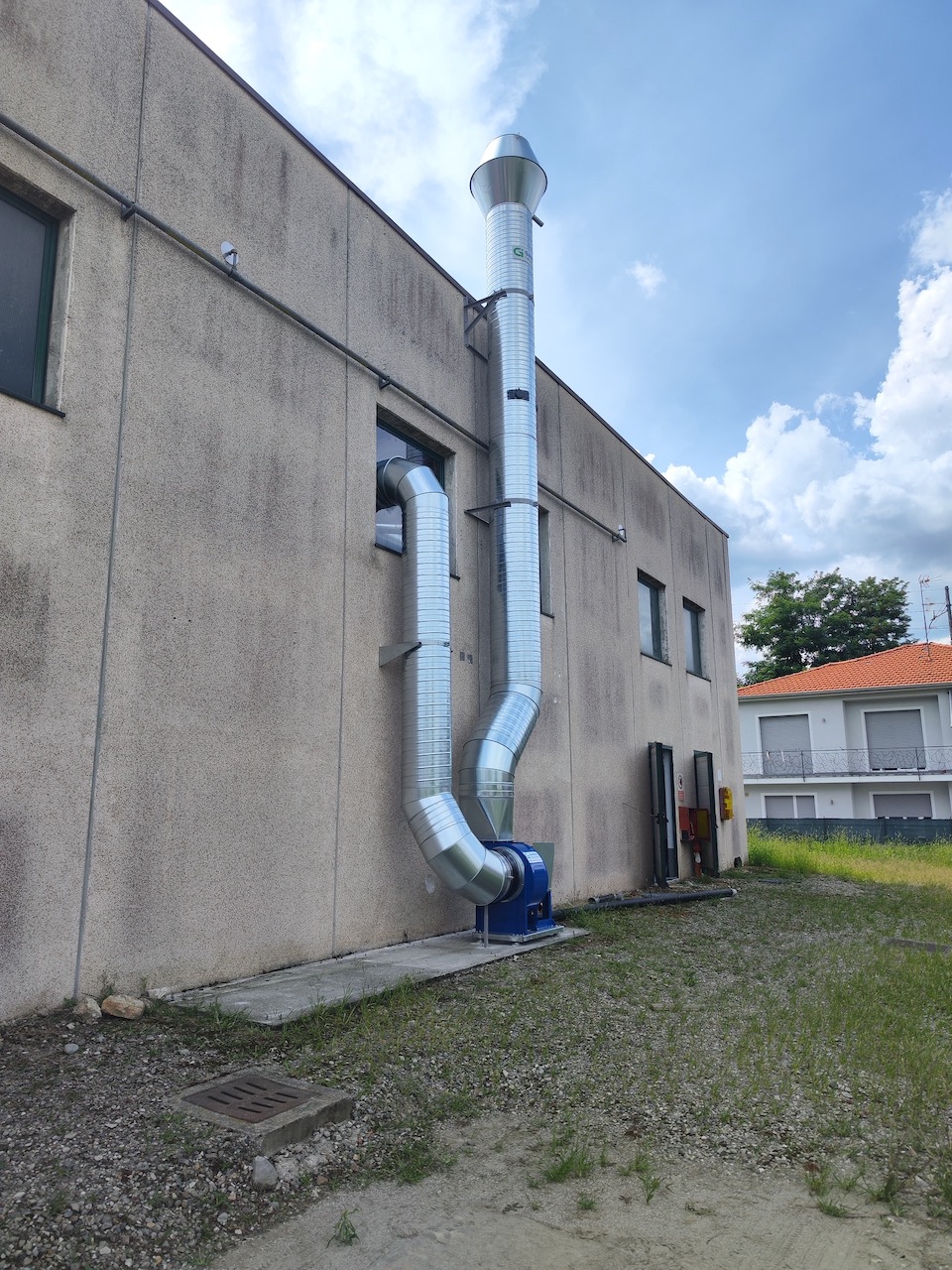

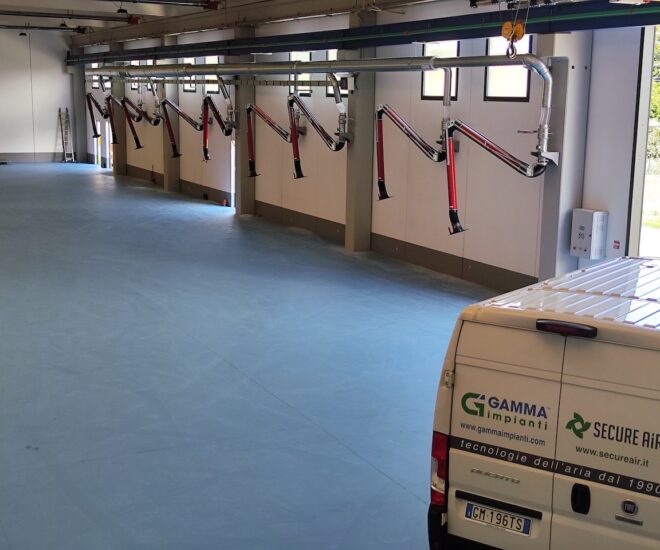

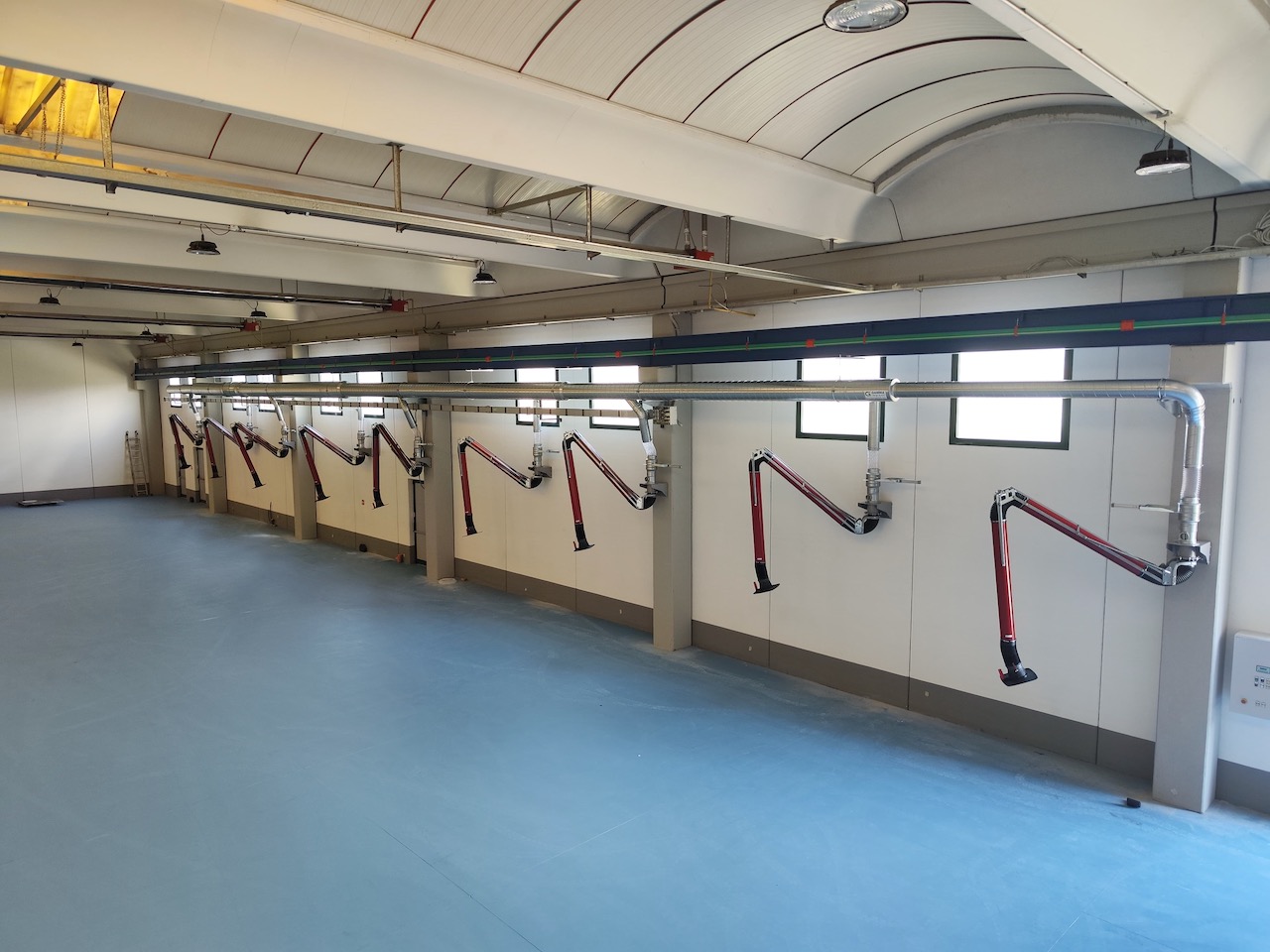

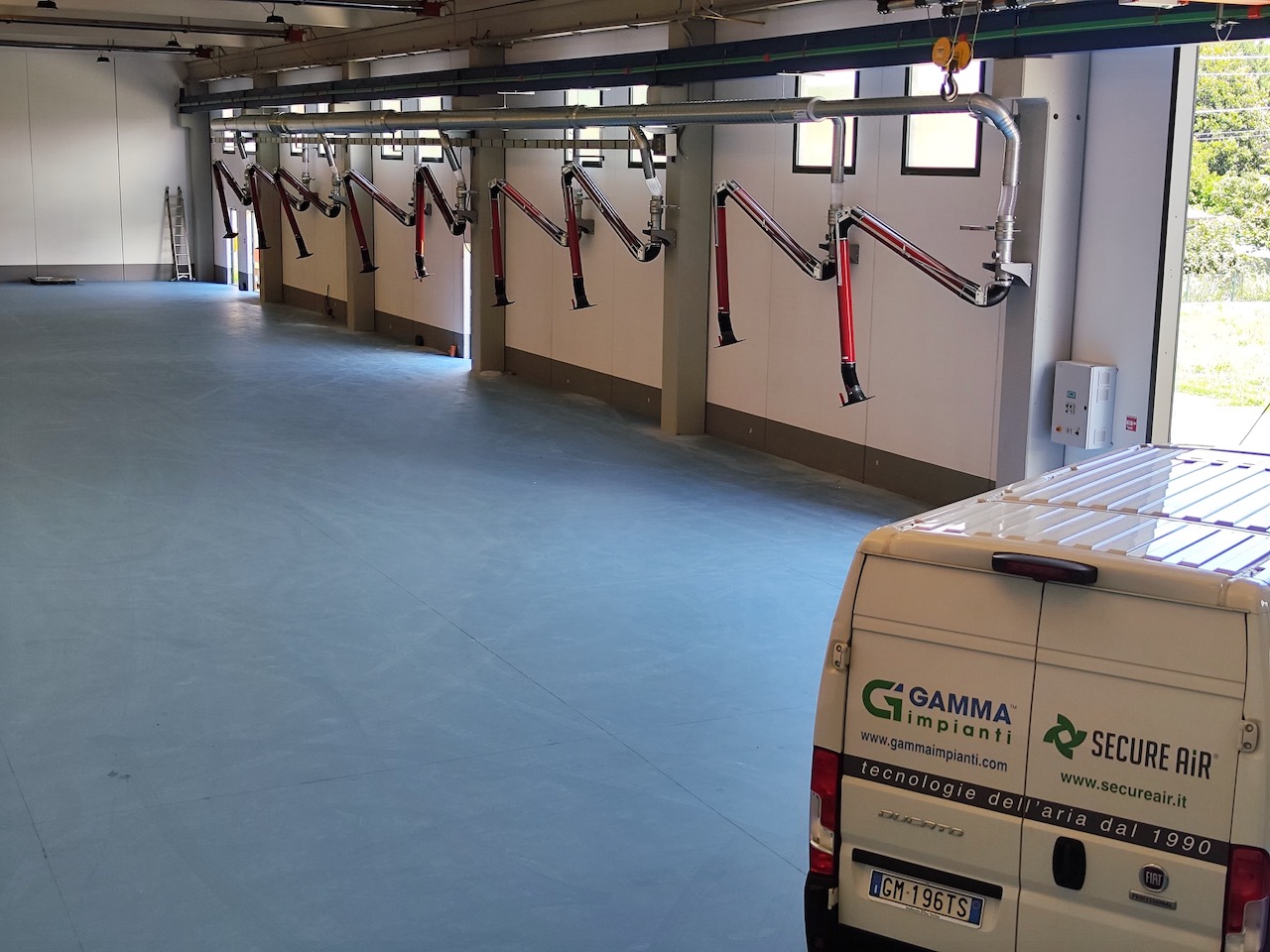

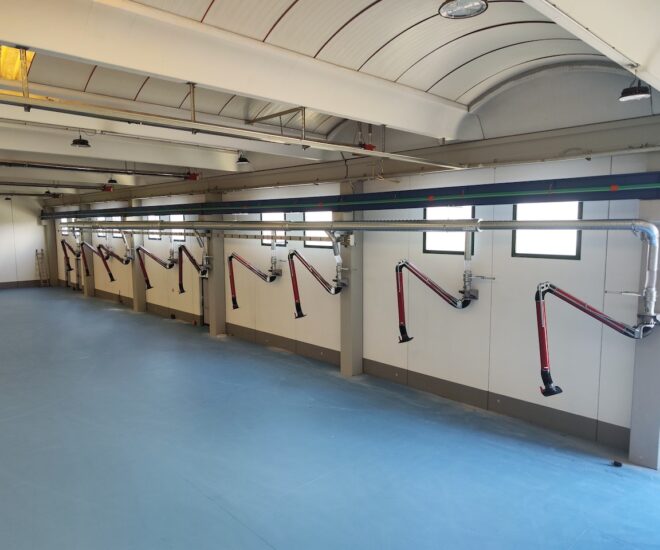

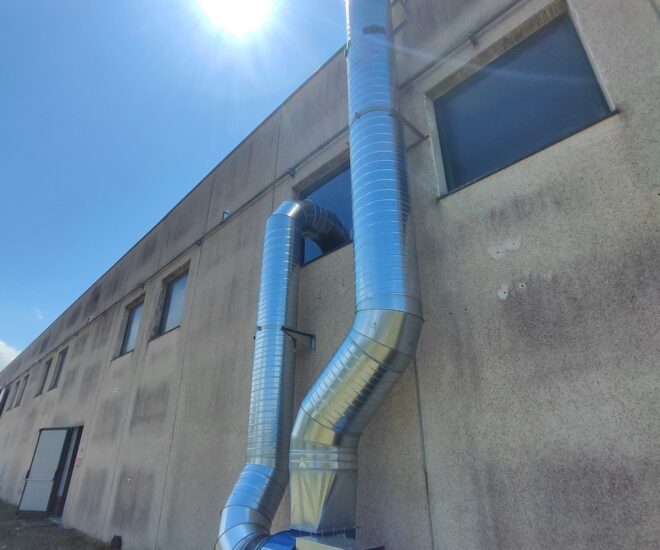

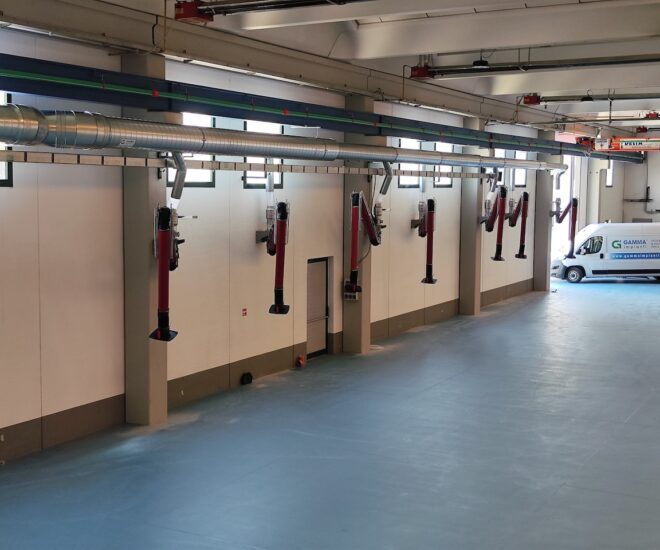

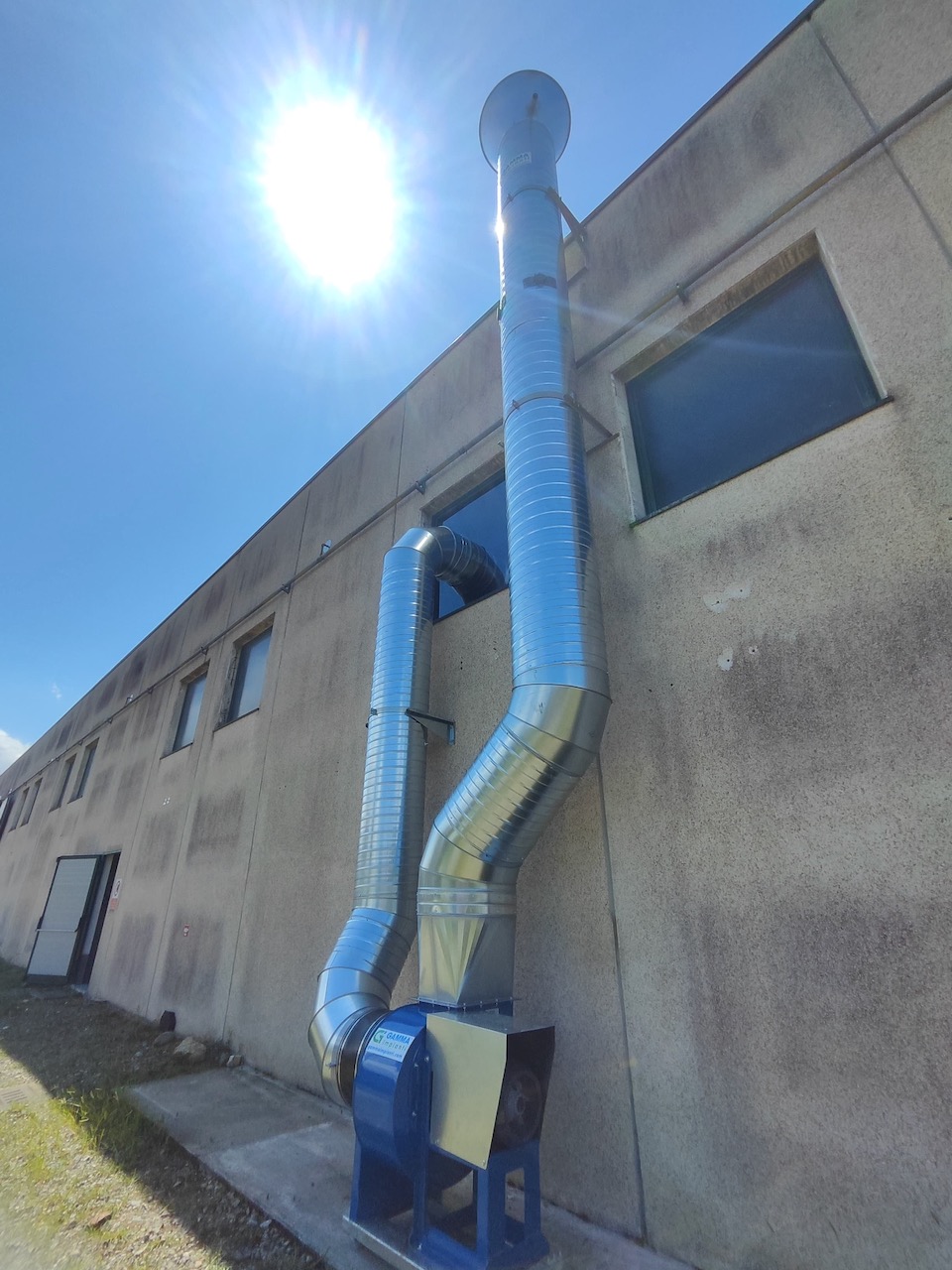

In questo articolo, basato su un progetto effettivamente realizzato come si vede dalle foto,  esamiamo in linea generale come funziona un impianto centralizzato, quali vantaggi garantisce, quando la filtrazione è obbligatoria o non necessaria e quali norme tecniche regolano i vari componenti dell’impianto.

Come funziona un impianto di aspirazione centralizzato per fumi di saldatura

Un impianto centralizzato è tipicamente composto da:

• Ventilatore industriale ad alta efficienza, dimensionato per portate e depressioni costanti.
• Rete di canalizzazioni a bassa perdita di carico.

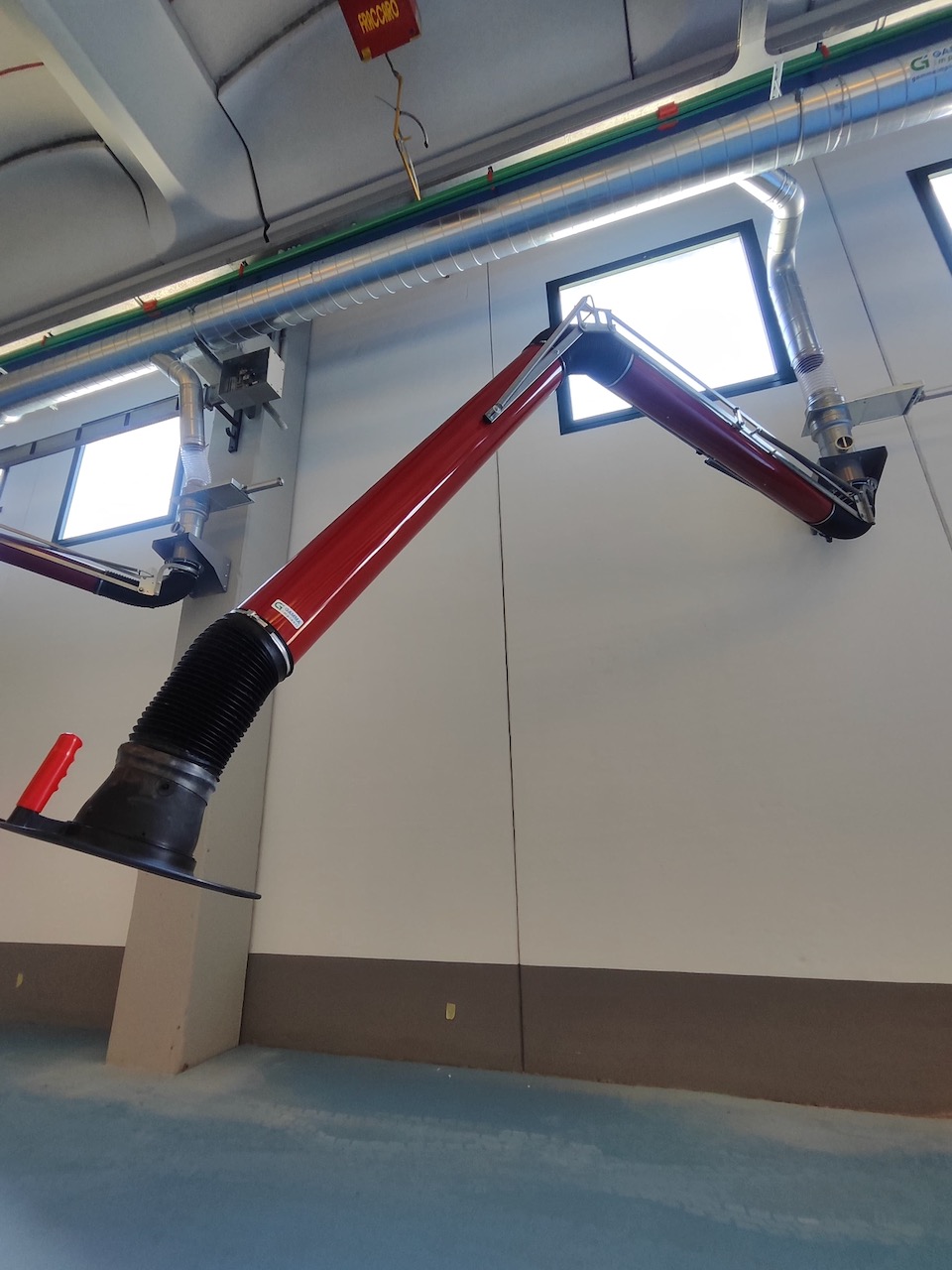

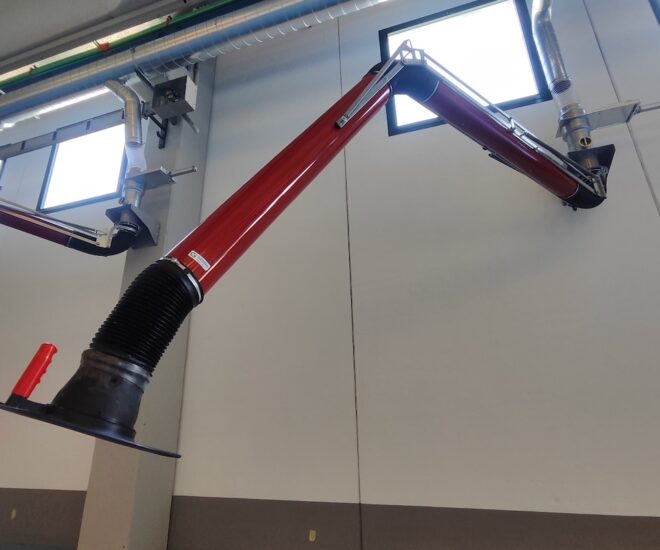

• Bracci aspiranti da 2 a 4 metri, con cappe ad alta efficienza
• Prolunghe per incrementare il raggio di lavoro dei bracci aspiranti
• Quadro elettrico con logiche di impianto, serrande motorizzate, inverter.
• Unità filtrante principale, se necessaria, con filtri a tasche oppure a cartucce e sistema di pulizia pneumatica automatica.

La tecnica  è semplice: i bracci aspiranti captano il fumo alla fonte, impedendone la dispersione ambientale. L’aria aspirata viene convogliata nel collettore principale e poi  espulsa tramite camino.

Perché usare bracci aspiranti e prolunghe per l’aspirazione dei fumi di saldatura

I bracci aspiranti moderni sono progettati per essere ergonomici, flessibili e altamente efficienti.

I principali vantaggi:

• captazione diretta e immediata dei fumi;
• elevata libertà di movimento;
• nessun ingombro a pavimento;
• prestazioni costanti grazie alla rete centralizzata.

Le prolunghe consentono di servire aree molto ampie e pezzi voluminosi, mantenendo la captazione sempre vicina al punto di emissione.

I vantaggi concreti di un impianto di aspirazione centralizzato

L’adozione di un impianto centralizzato porta benefici immediati:

1. Maggiore sicurezza e conformità normativa

La captazione alla fonte è il metodo più efficace secondo ISO 21904.

2. Manutenzione ridotta

Un solo sistema centralizzato sostituisce molti aspiratori mobili, con risparmio sui ricambi e maggiore affidabilità.

3. Migliore qualità dell’aria

Riduzione drastica dei fumi e delle polveri presenti nell’ambiente, con impatto diretto sul comfort e sulla durata delle apparecchiature.

4. Flusso produttivo più semplice

Gli operatori non devono gestire macchine portatili o filtri individuali: tutto è automatico.

5. Possibilità di integrazione intelligente

Serrande motorizzate, inverter e sensori permettono di modulare i consumi e ottimizzare le prestazioni.

Quando la filtrazione è obbligatoria (anche con camino esterno)

Ci sono condizioni in cui la filtrazione è necessaria, indipendentemente dalla presenza del camino:

• saldatura su inox → rischio Cromo VI;
• saldatura su zincati → ossidi di zinco;
• lavorazioni su leghe speciali → nichel, manganese, cobalto;
• pezzi trattati con primer o vernici;
• presenza di limiti emissivi definiti da AUA o regolamenti locali;
• reparti in aree sensibili (centri abitati, scuole, uffici).

In questi casi si impiegano filtri ad alta efficienza come quelli a cartucce.

Quando la filtrazione non è necessaria se l’impianto espelle all’esterno tramite camino

Esistono applicazioni in cui la filtrazione non è richiesta e l’impianto può operare in modalità aspirazione → espulsione esterna, senza trattamento dell’aria.

1. Saldatura su acciai al carbonio non trattati

I fumi generati da ferro “pulito”, senza zincature o vernici, non rientrano tra quelli pericolosi.
La dispersione tramite camino è ammessa.

2. Assenza di limiti emissivi specifici

In molte zone industriali i fumi di saldatura non pericolosi non sono soggetti a limiti stringenti.
È sufficiente assicurare un camino correttamente posizionato e dimensionato.

3. Scelta impiantistica orientata alla semplicità

Molte aziende preferiscono un impianto senza filtri per ridurre la manutenzione.
Se non è necessario reimmettere aria nel capannone, l’espulsione diretta è una soluzione ideale.

4. Reparti senza esigenze di recupero termico

Quando il calore non va recuperato, la filtrazione non offre un vantaggio aggiuntivo e si può optare per l’espulsione diretta.

Normative di riferimento per i componenti dell’impianto di aspirazione di fumi

Ogni componente dell’impianto deve rispettare norme precise che garantiscono sicurezza, prestazioni e conformità agli audit.
Ecco le principali normative, suddivise per componente.

1. Bracci aspiranti e captazione alla fonte

• ISO 21904-1 / 21904-2 / 21904-3
  Prestazioni, metodi di prova e efficienza dei sistemi di captazione fumi.
• ISO 15012-4
  Ventilazione locale applicata alla saldatura.

2. Filtri a cartucce, HEPA e unità filtranti

• EN 60335-2-69
  Sicurezza degli aspiratori industriali e classificazione polveri (L–M–H).
• EN 1822 / ISO 29463
  Classificazione e test dei filtri HEPA, EPA e ULPA.
• Direttiva Macchine 2006/42/CE
  Requisiti di sicurezza e marcatura CE.

3. Ventilatori industriali

• UNI EN ISO 12759
  Efficienza energetica dei ventilatori.
• Direttiva ErP 2009/125/CE
  Requisiti minimi di efficienza.
• EN 14986 (ATEX, se applicabile)
  Progettazione di ventilatori per atmosfere esplosive.

4. Canalizzazioni e distribuzione dell’aria

• UNI EN 12237
  Canalizzazioni circolari metalliche a tenuta.
• UNI EN 1505 / 1507
  Canalizzazioni rettangolari.
• UNI EN 12599
  Collaudo e misurazioni degli impianti di ventilazione.

5. Emissione in atmosfera tramite camino

• D.Lgs. 152/2006 – Parte V
  Regole per emissioni, autorizzazioni e limiti.
• UNI 10840
  Progettazione tecnica dei camini industriali.
• Regolamenti regionali/provinciali
  Eventuali limiti aggiuntivi su polveri e metalli.

6. Sicurezza ed elettrico

• CEI EN 60204-1
  Sicurezza del macchinario – parte elettrica.
• CEI 64-8
  Impianti elettrici utilizzatori.
• Direttiva EMC
  Compatibilità elettromagnetica.

Un impianto di aspirazione centralizzato per fumi di saldatura garantisce sicurezza, efficienza, riduzione dei costi e conformità normativa.
Capire quando serve filtrare e quando no, soprattutto in relazione allo scarico esterno tramite camino, permette di progettare soluzioni tecniche equilibrate e realmente adatte al contesto produttivo.

La conoscenza delle normative di riferimento consente inoltre di scegliere componenti adeguati, evitare problemi in fase di autorizzazione e ottenere un impianto affidabile nel lungo periodo.

Contattaci per scoprire qual è la soluzione più adatta alle tue esigenze.
