Impianto di aspirazione ed abbattimento vapori linea produzione coils alluminio

Richiesta del cliente

Progettazione e realizzazione delle apparecchiature necessarie all’aspirazione ed alla filtrazione degli inquinanti generati dalle linee produttive di coils in alluminio.

Progettazione

Dimensionamento delle corrette velocità dell’aria in attraversamento all’interno del guppo di filtrazione, con conseguente calcolo delle perdite di carico complessive in funzione del percorso tubi e dei vari componenti dell’impianto, tutti progettati a misura secondo le dimensioni consentite dal contesto produttivo.

Portata complessiva : 160.000 mc/h

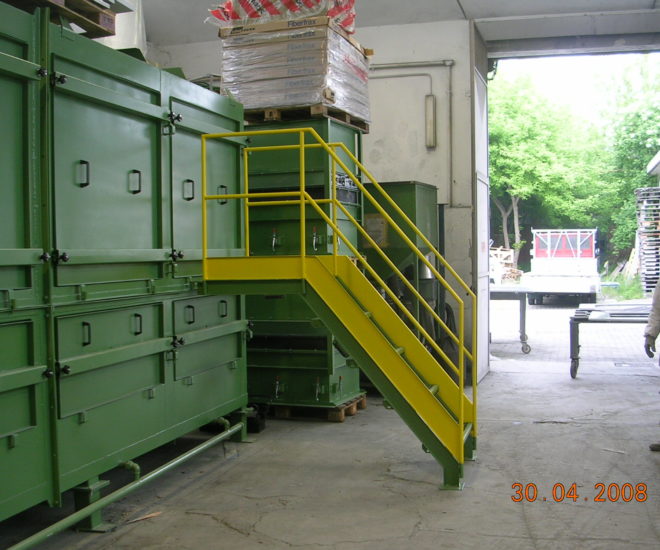

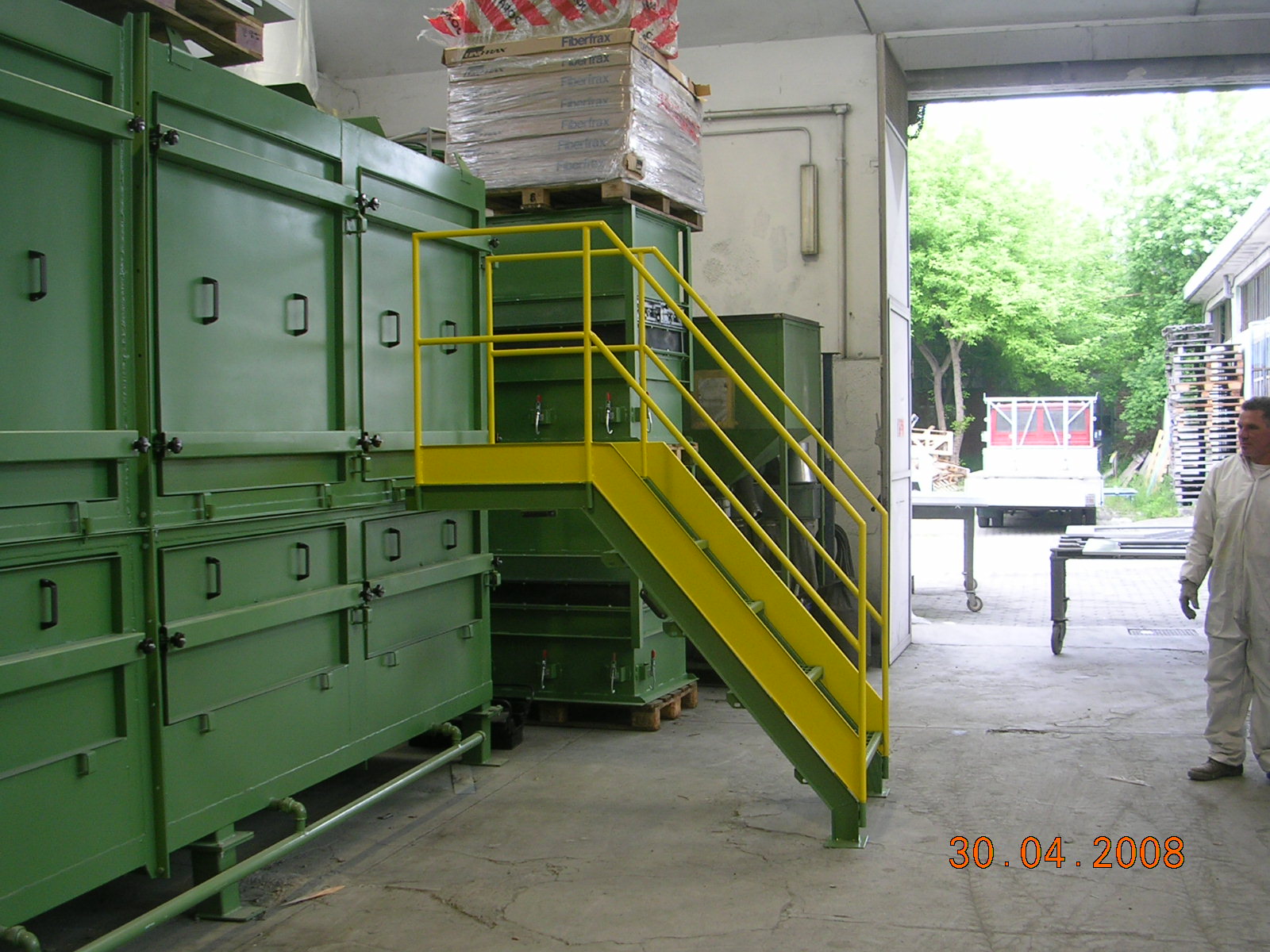

Il depuratore è a tre stadi di filtrazione :

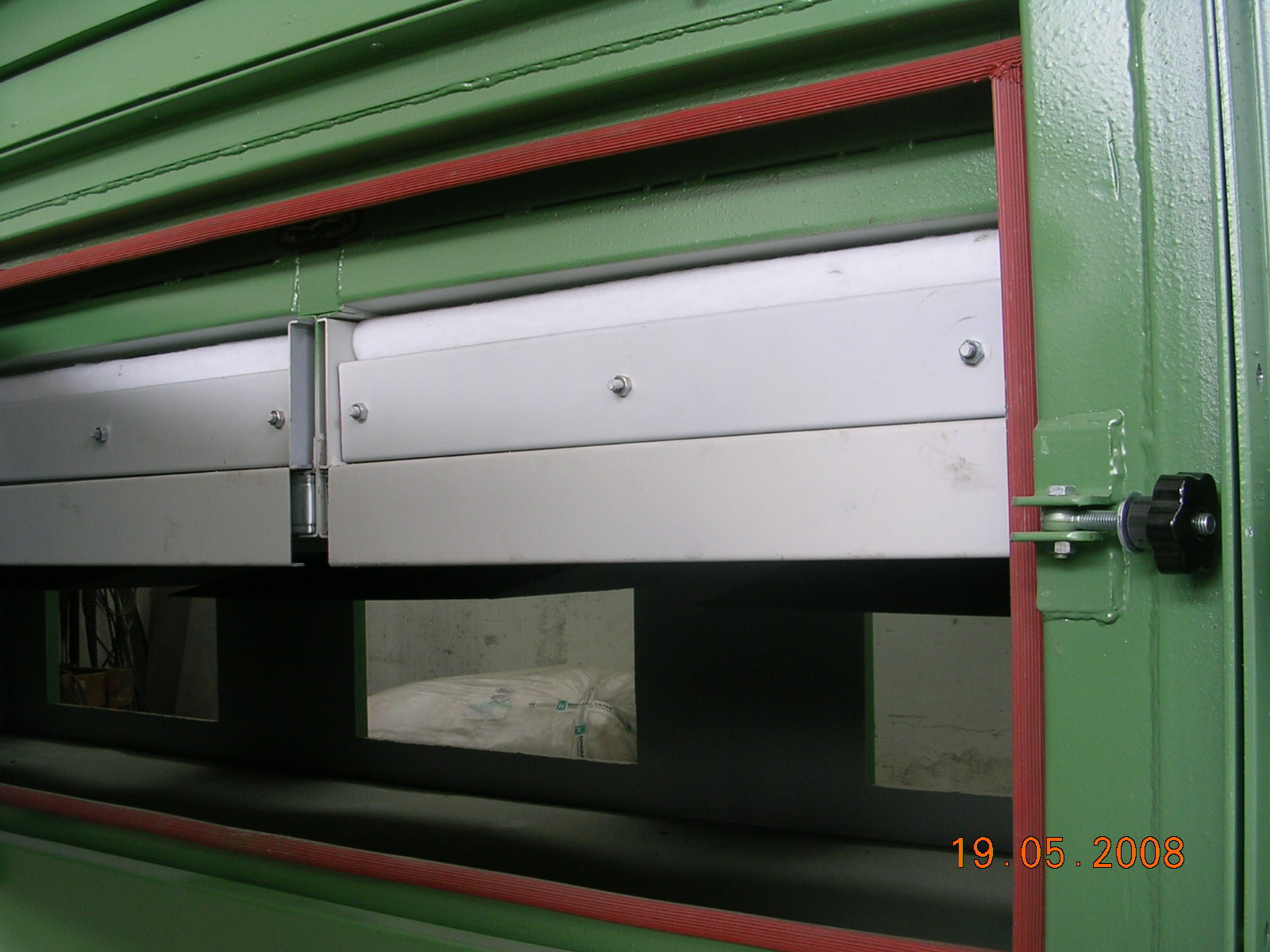

• primo stadio con filtri metallici

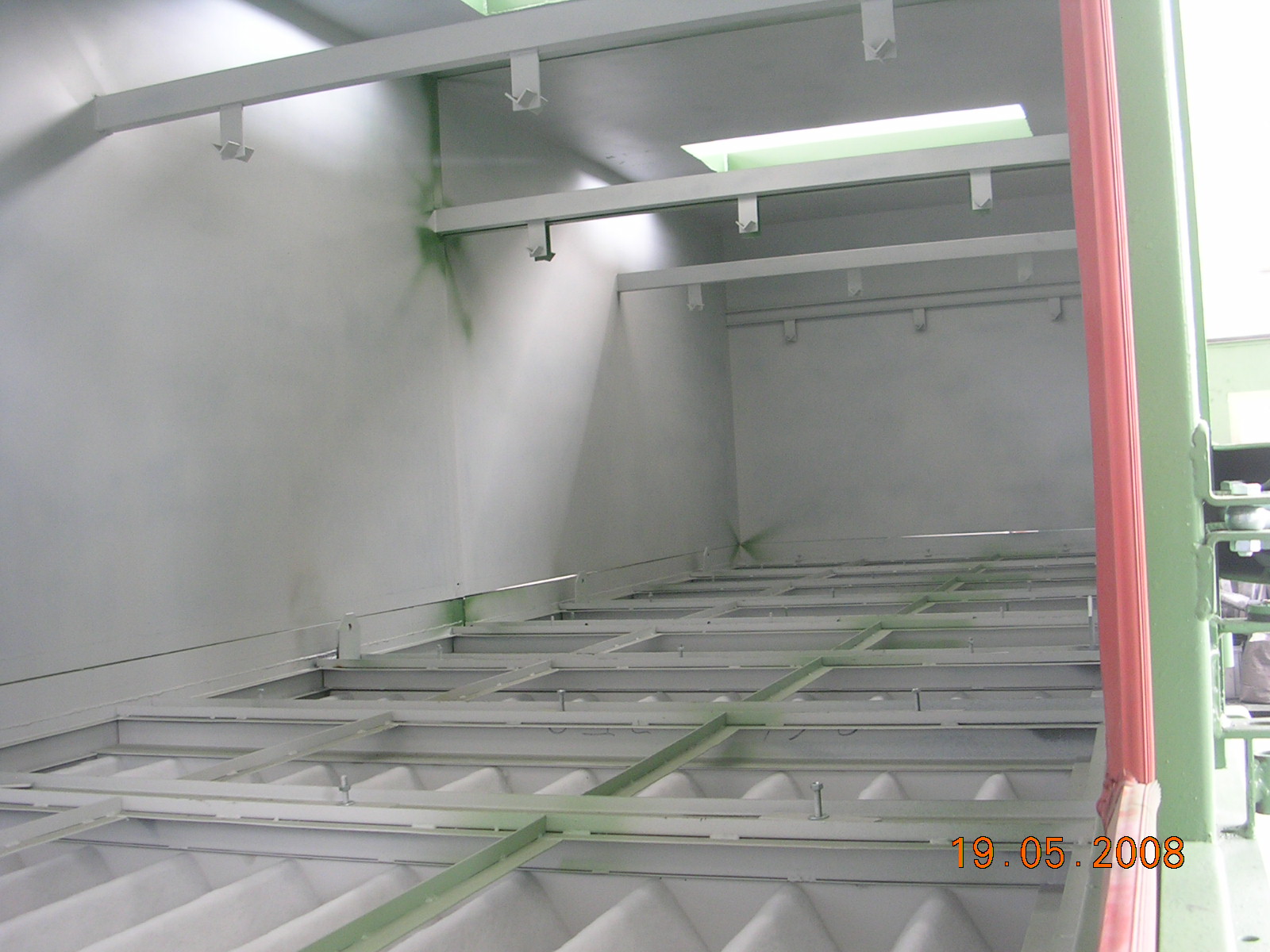

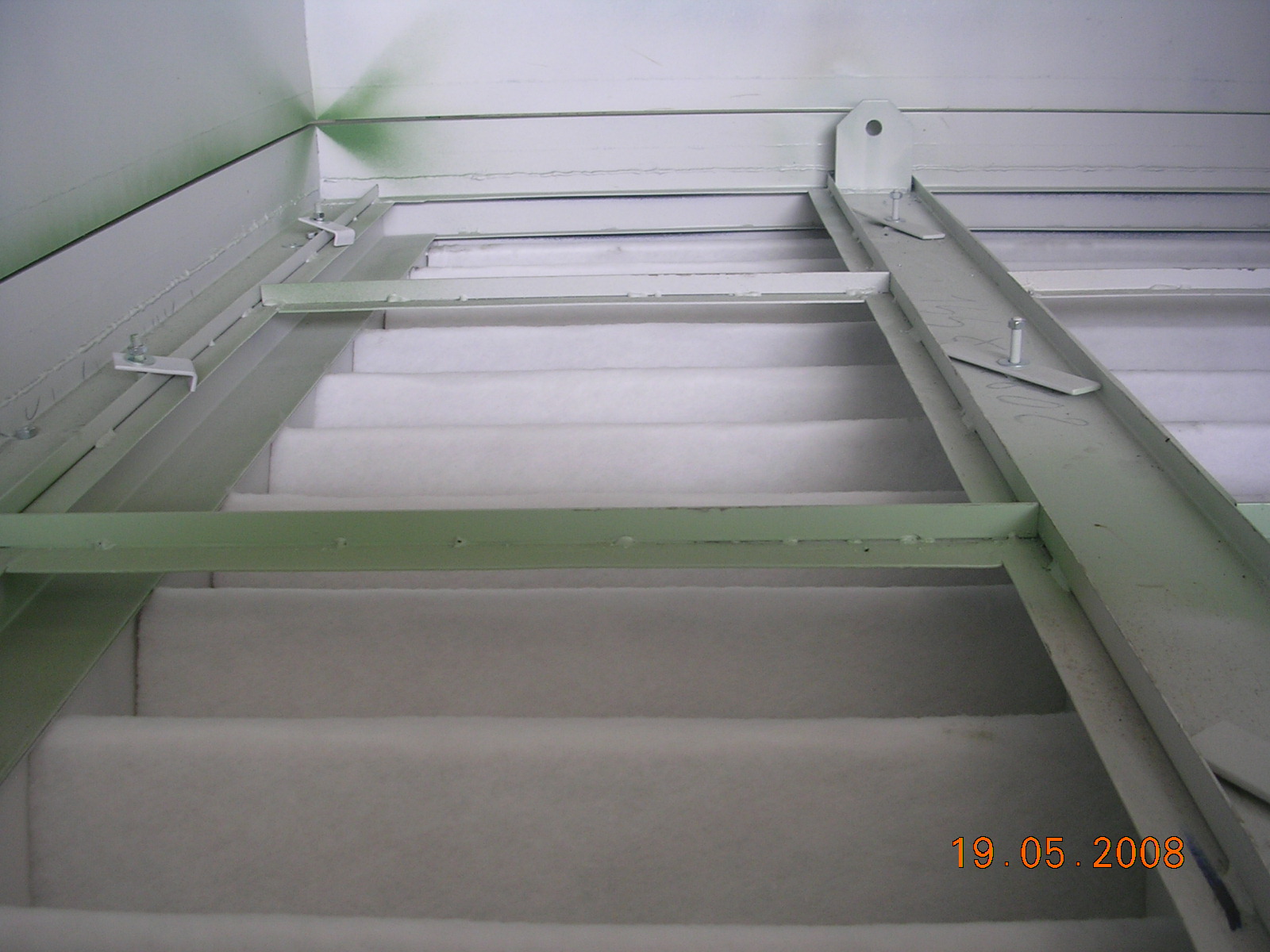

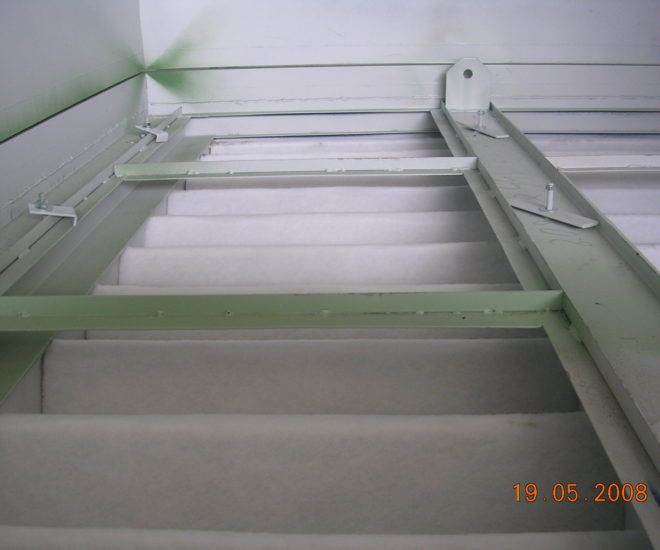

• secondo stadio con celle acriliche ondulate di nostra concezione, con lo scopo di sostituire solo la massa filtrante recuperando i telai durante la manutenzione

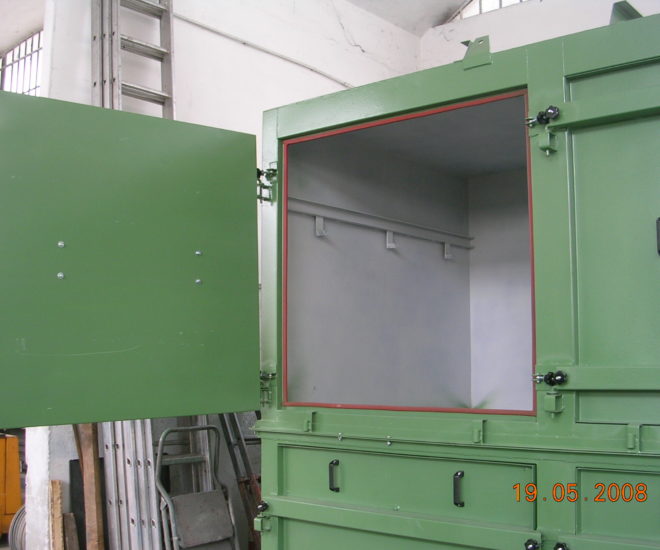

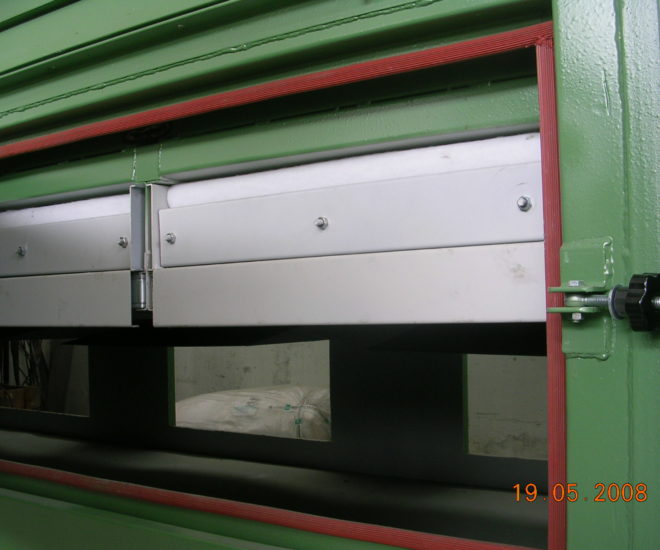

• terzo stadio con filtri a tasche  montate su dei telai estraibili per evitare che l’operatore debba infilarsi nel filtro durante la manutenzione.
