Descrizione


schiumatura poliuretano aspirazione pentano

settori di applicazione
Macchinari e linee produttive

Richiesta del cliente

Progettazione e realizzazione dell’impianto di aspirazione a bordo di una linea per la produzione di armadi frigoriferi in Russia.

Durante l’operazione di schiumatura vengono rilasciate delle esalazione di gas potenzialmente esplosivi.

Gli armadi frigoriferi sono prodotti all’interno di cabine in linee di circa 10-12 unità.

Progettazione e costruzione

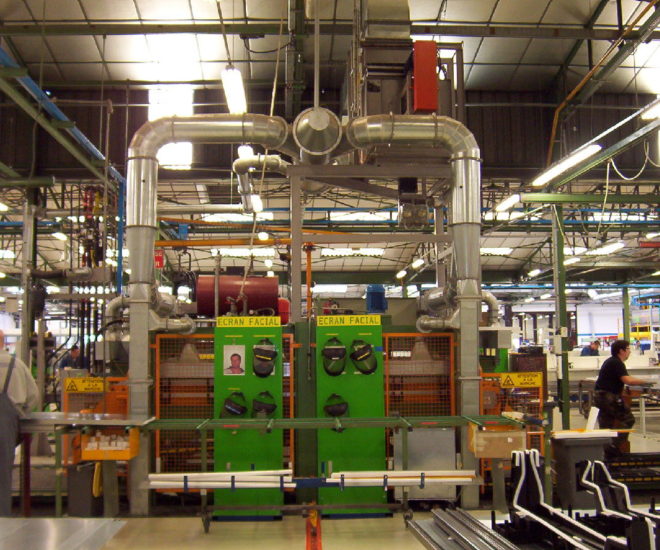

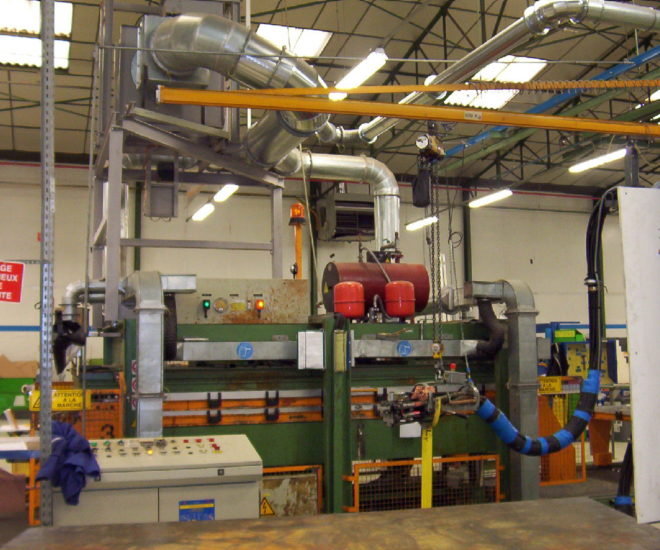

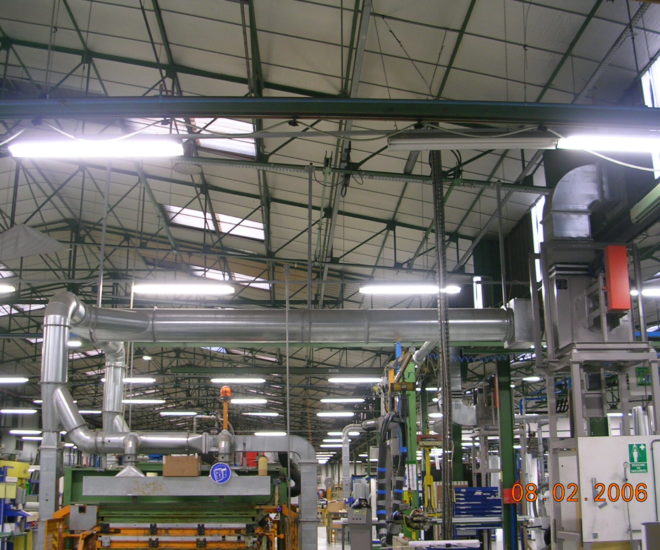

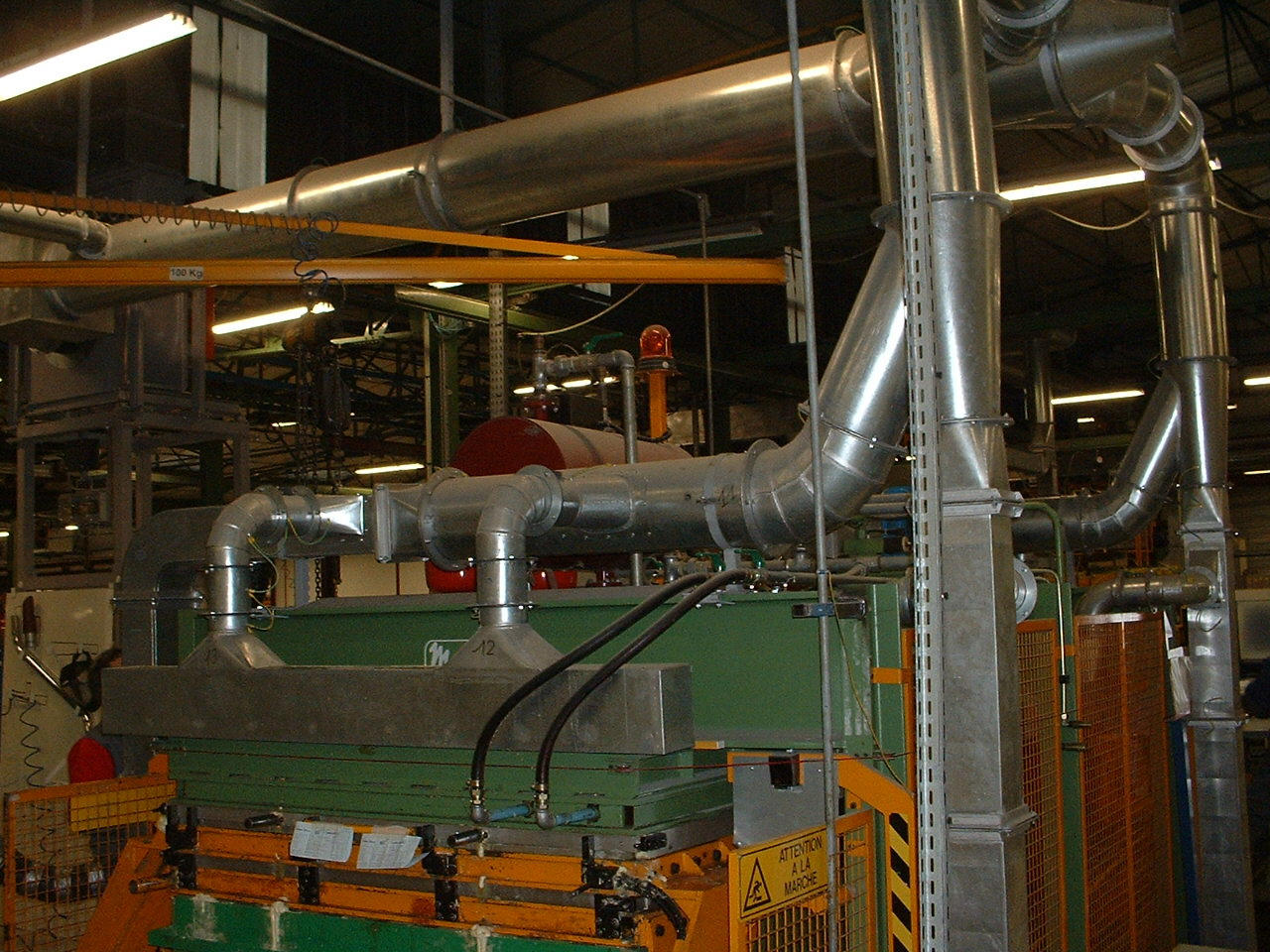

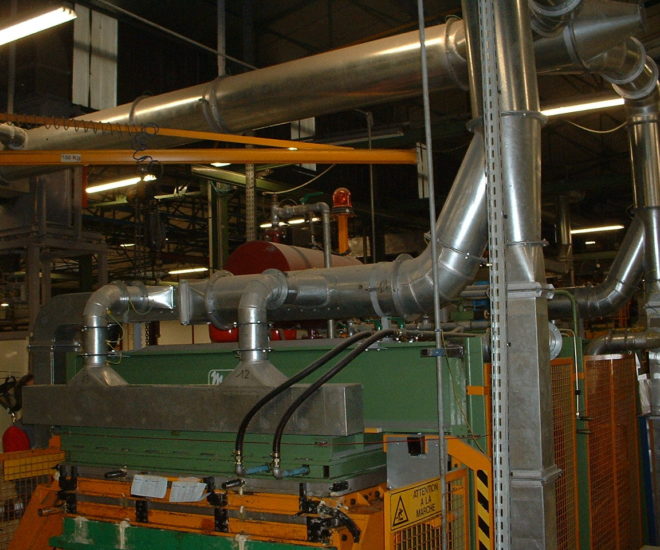

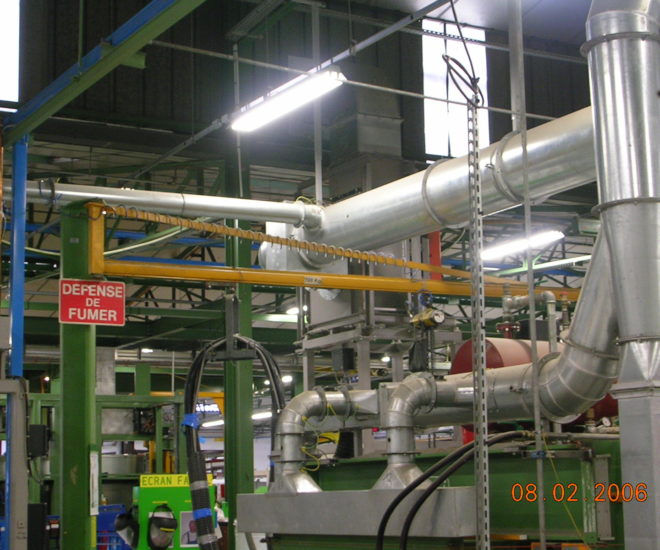

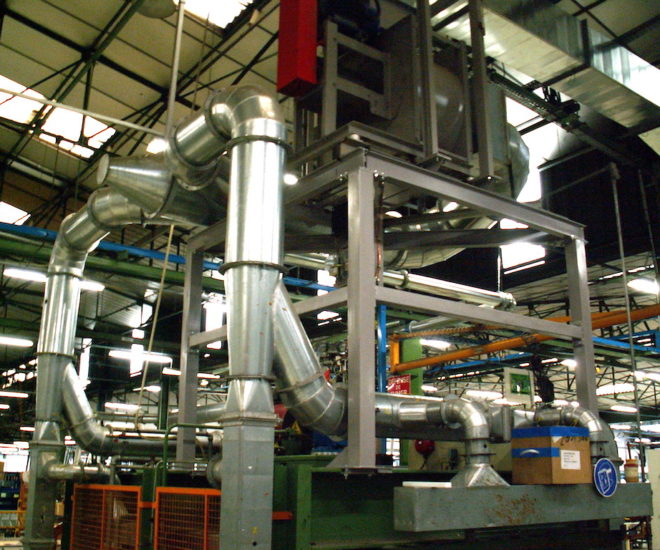

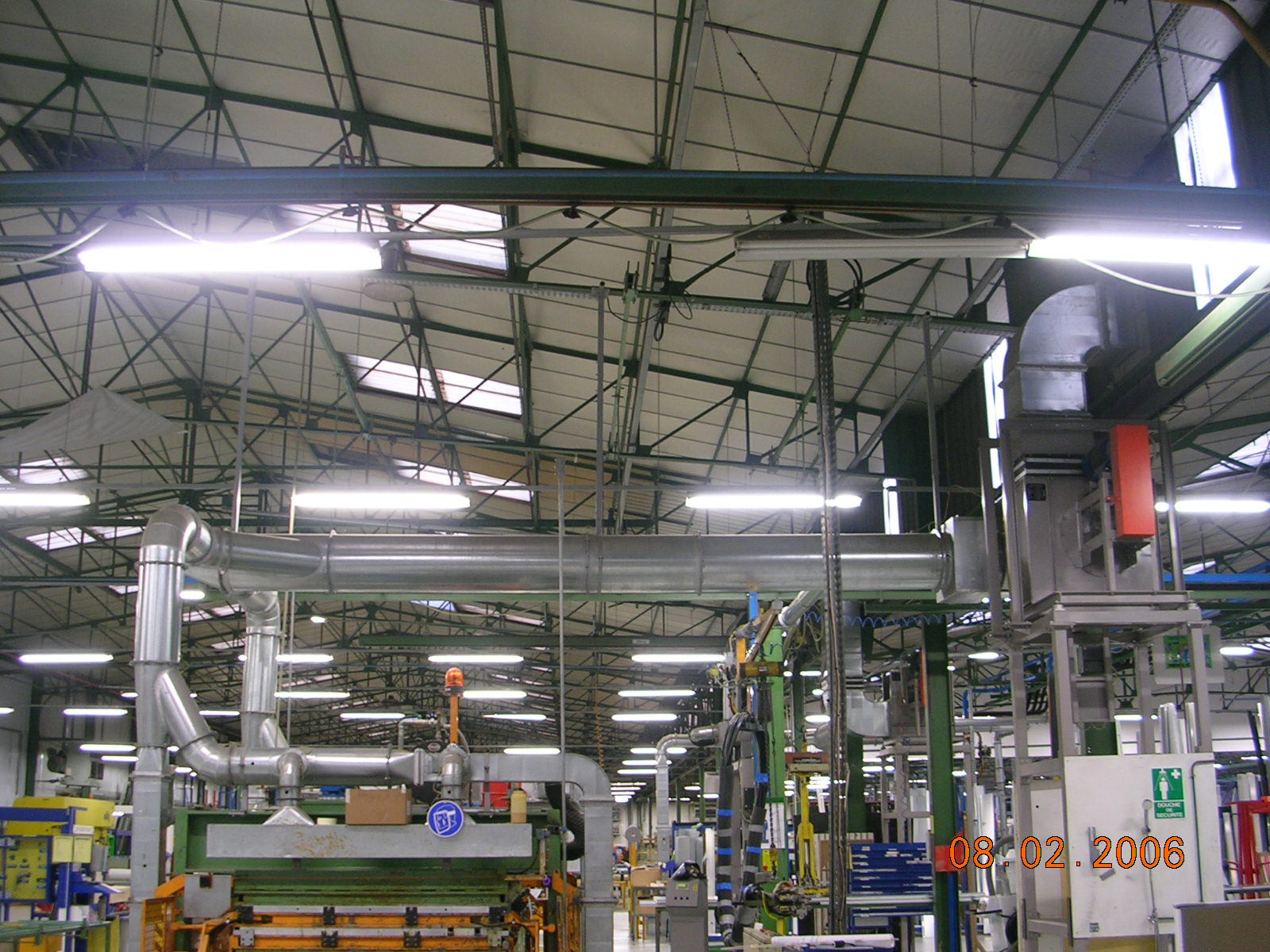

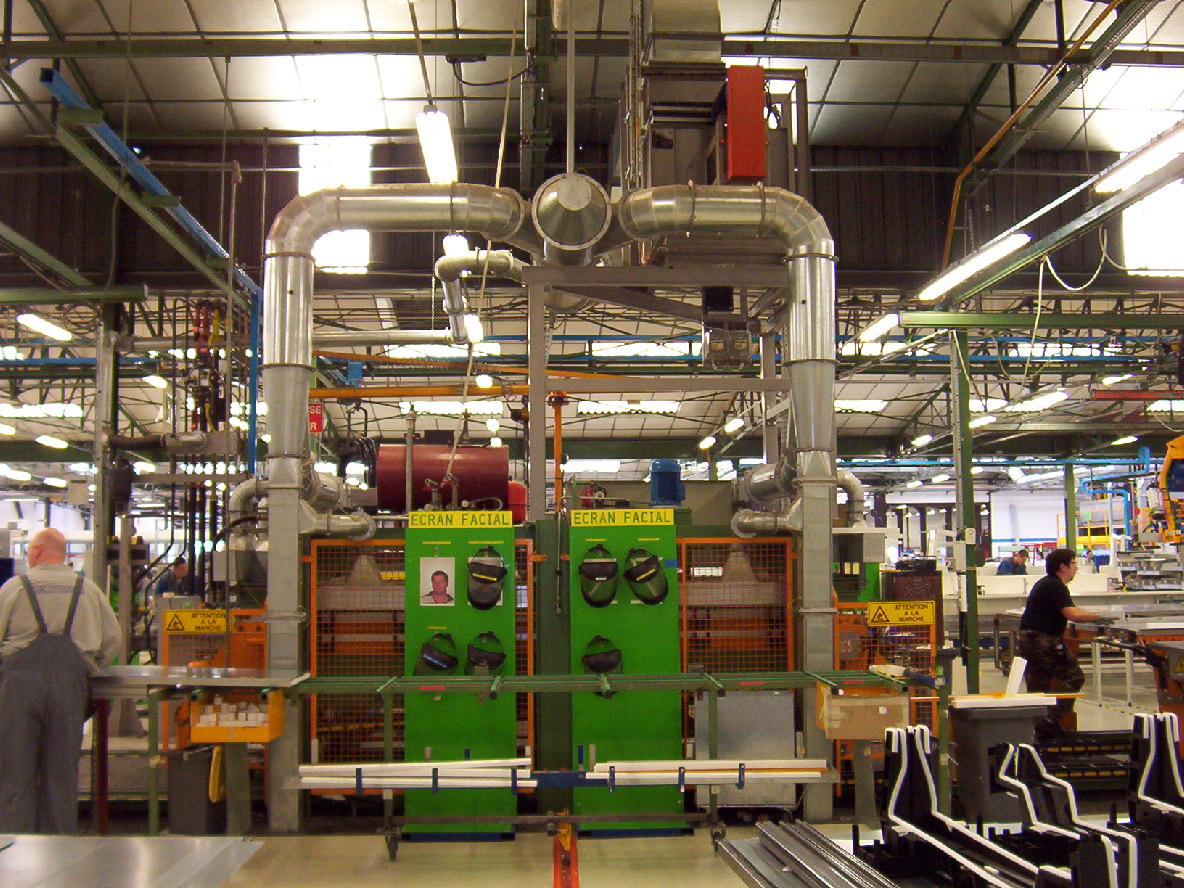

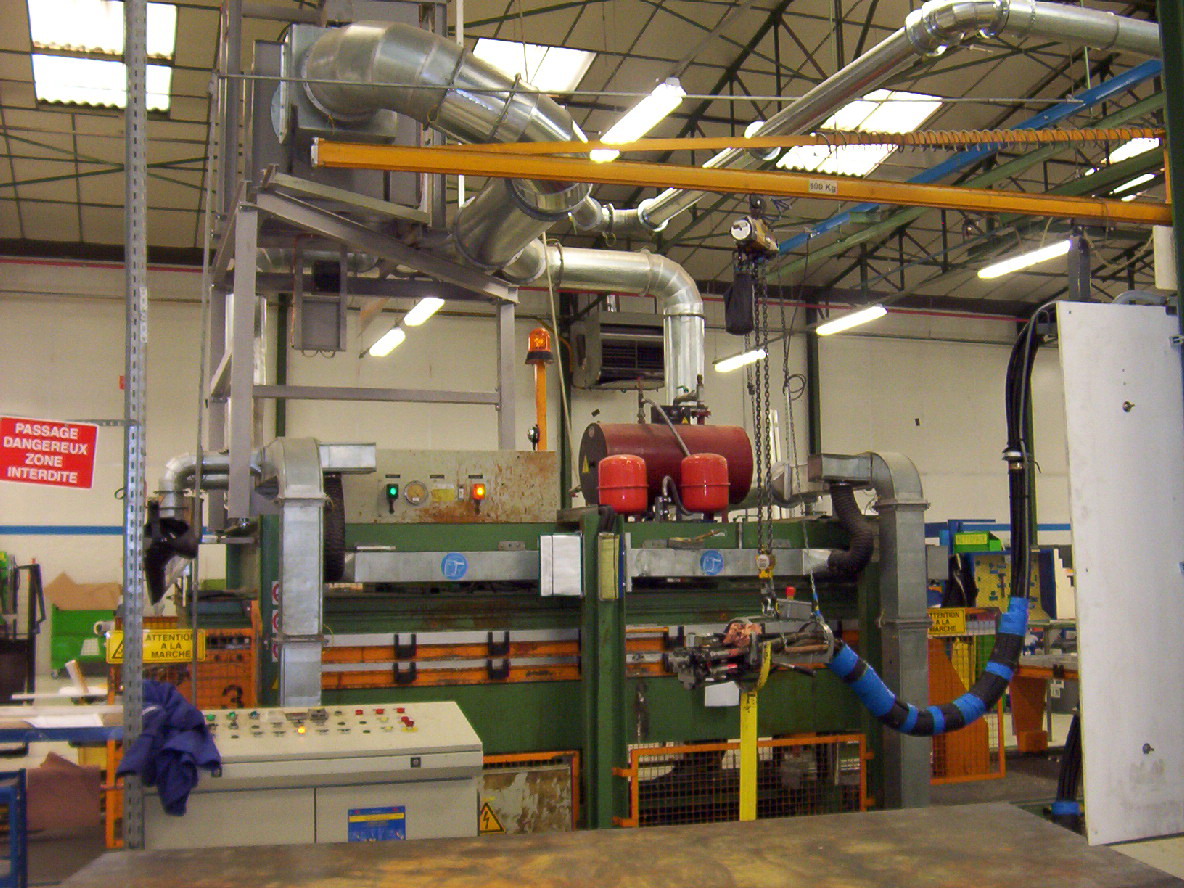

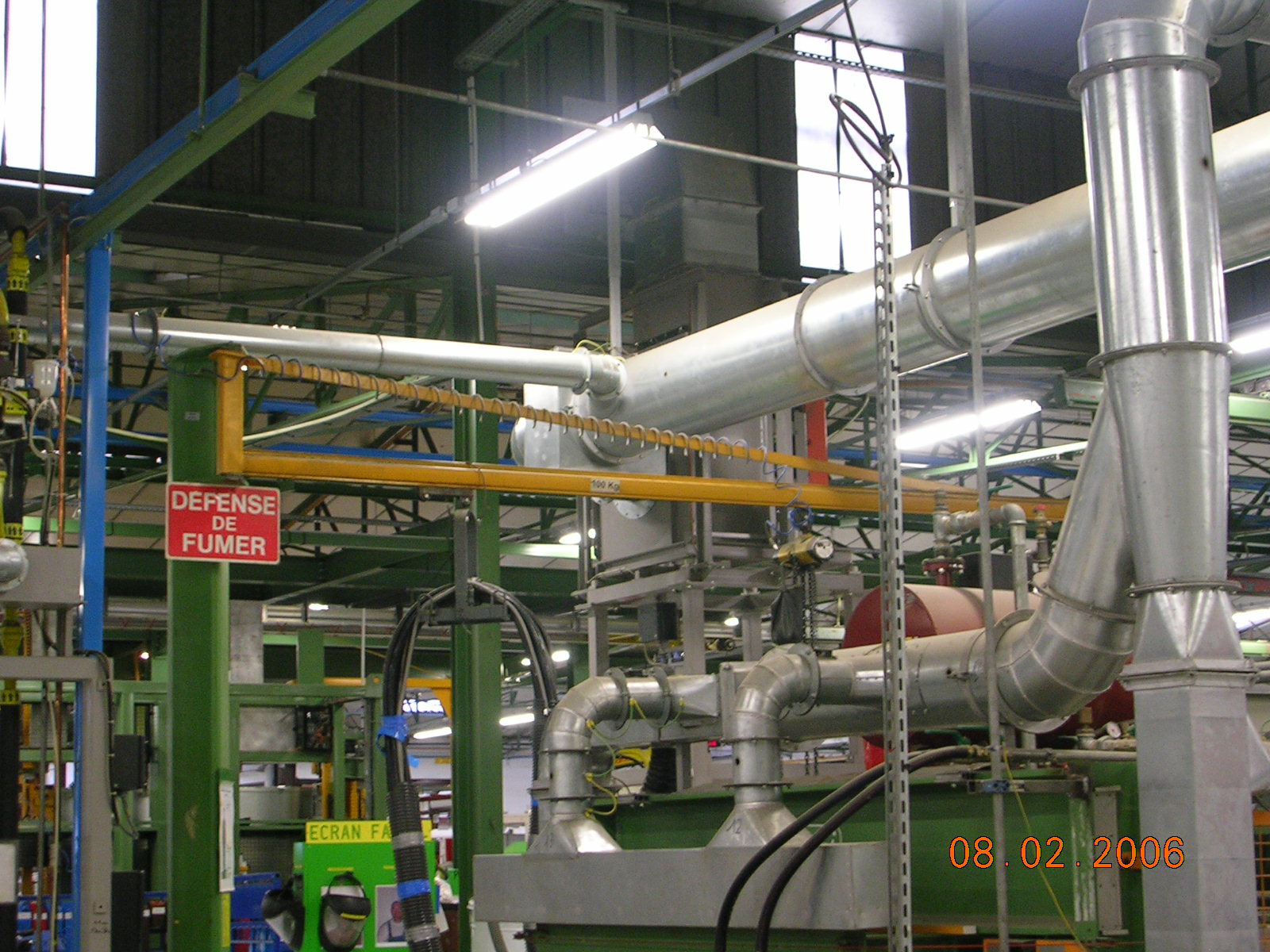

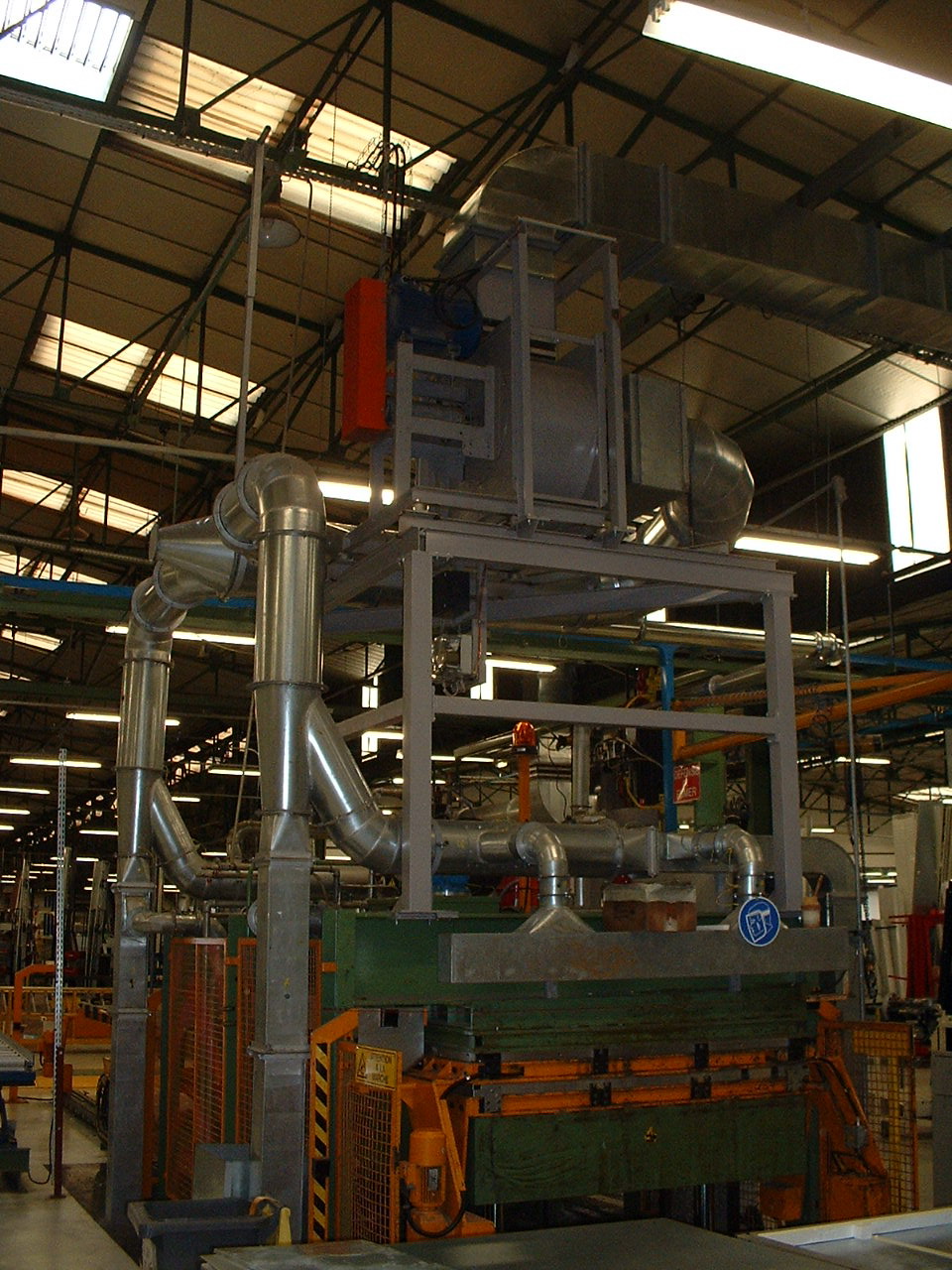

L’aspirazione è stata realizzata in modo puntuale sulle varie attrezzature, utilizzando  cappe aspiranti collegate ad una serie di collettori aspiranti, ai ventilatori centrifughi ed infine ai camini di espulsione all’esterno del fabbricato.

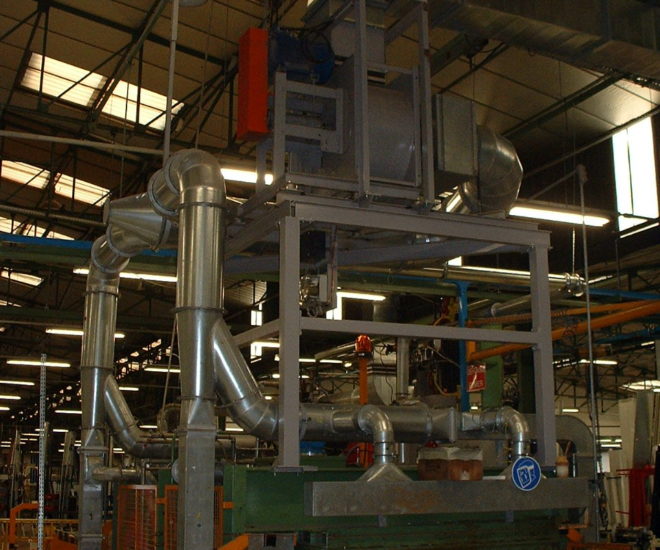

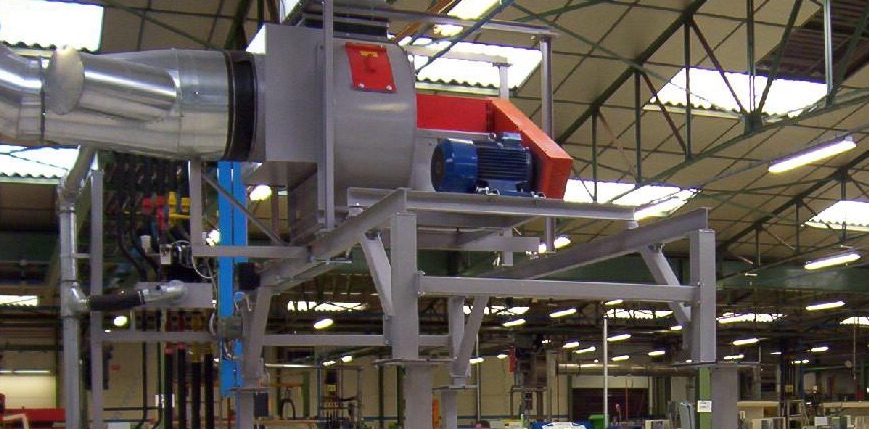

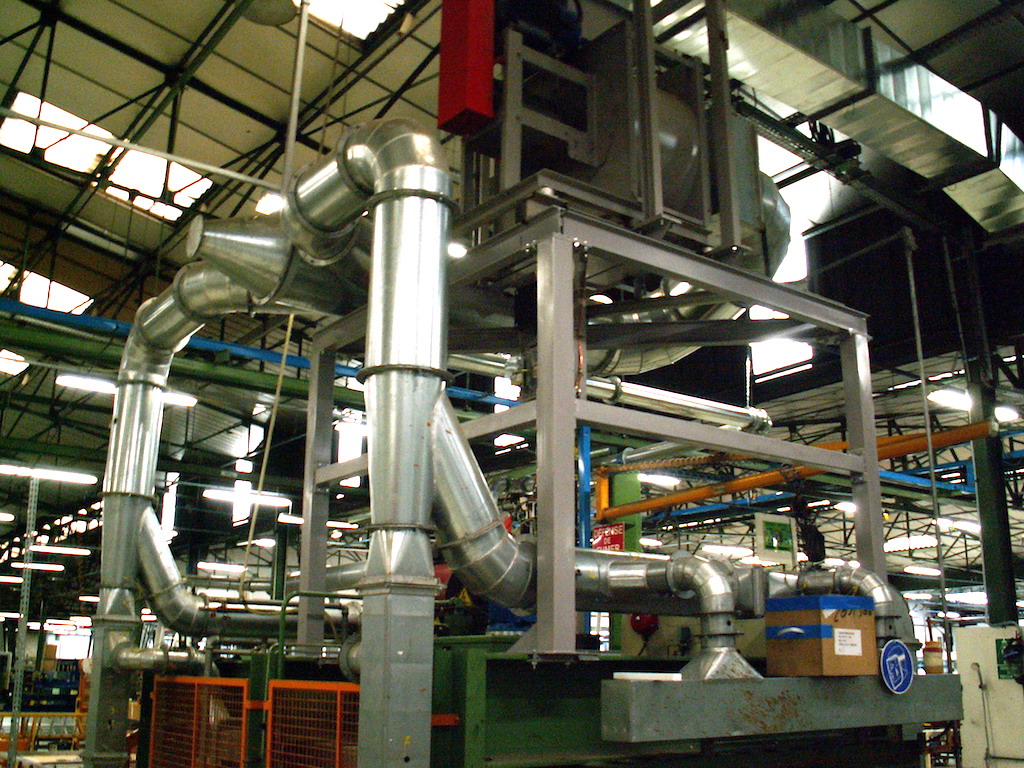

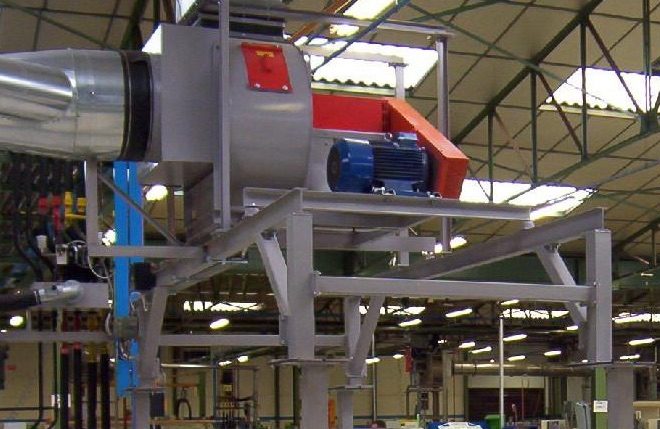

Considerata la pericolosità degli inquianti e al fine di garantire l’aspirazione anche in caso di guasto tecnico per ogni linea abbiamo previsto due ventilatori, uno di riserva all’altroe  che inoltre possono anche funzionare in contemporanea nel caso sia necessario  avere un’extra di portata aria.

Portata nominale di ogni linea :  20.000 mc/h

La progettazione ha coinvolto il dimensionamento delle corrette velocità dell’aria di captazione ed attraversamento, con conseguente calcolo delle perdite di carico complessive in funzione del percorso tubi e dei vari componenti dell’impianto, tutti progettati a misura secondo le dimensioni consentite dal contesto produttivo.

Note particolari

Come sempre accade per questi impianti, la fase di engineering ha dovuto  considerare che tutti i componenti degli impianti erano da spedire per successivo montaggio in sito produttivo all’estero.

Per questo motivo il nostro ufficio tecnico è abituato a progettare minuziosamente ogni singolo componente ed a fornire un disegno complessivo numerato in modo che tutto possa essere facilmente assemblato in loco.
