Banco aspirante per polveri: banco per molatura metalli con filtrazione integrata a cartucce autopulenti
18 novembre 2017

Il banco aspirante, approfondimento tecnico e funzionamento.

Il banco aspirante di Gamma impianti è un’ottima soluzione di prevenzione sia perché fornisce un piano di lavoro comodo e utile all’operatore, sia perché rappresenta una valida soluzione alla protezione degli operatori dai fumi e dalle polveri prodotte durante le lavorazioni di:

  • carteggiatura metalli o materiali compositi
  • molatura metalli e trattamenti superficiali
  • saldatura metalli, compositi o plastici
  • sbavatura e scartatura metalli
  • taglio plasma portatile

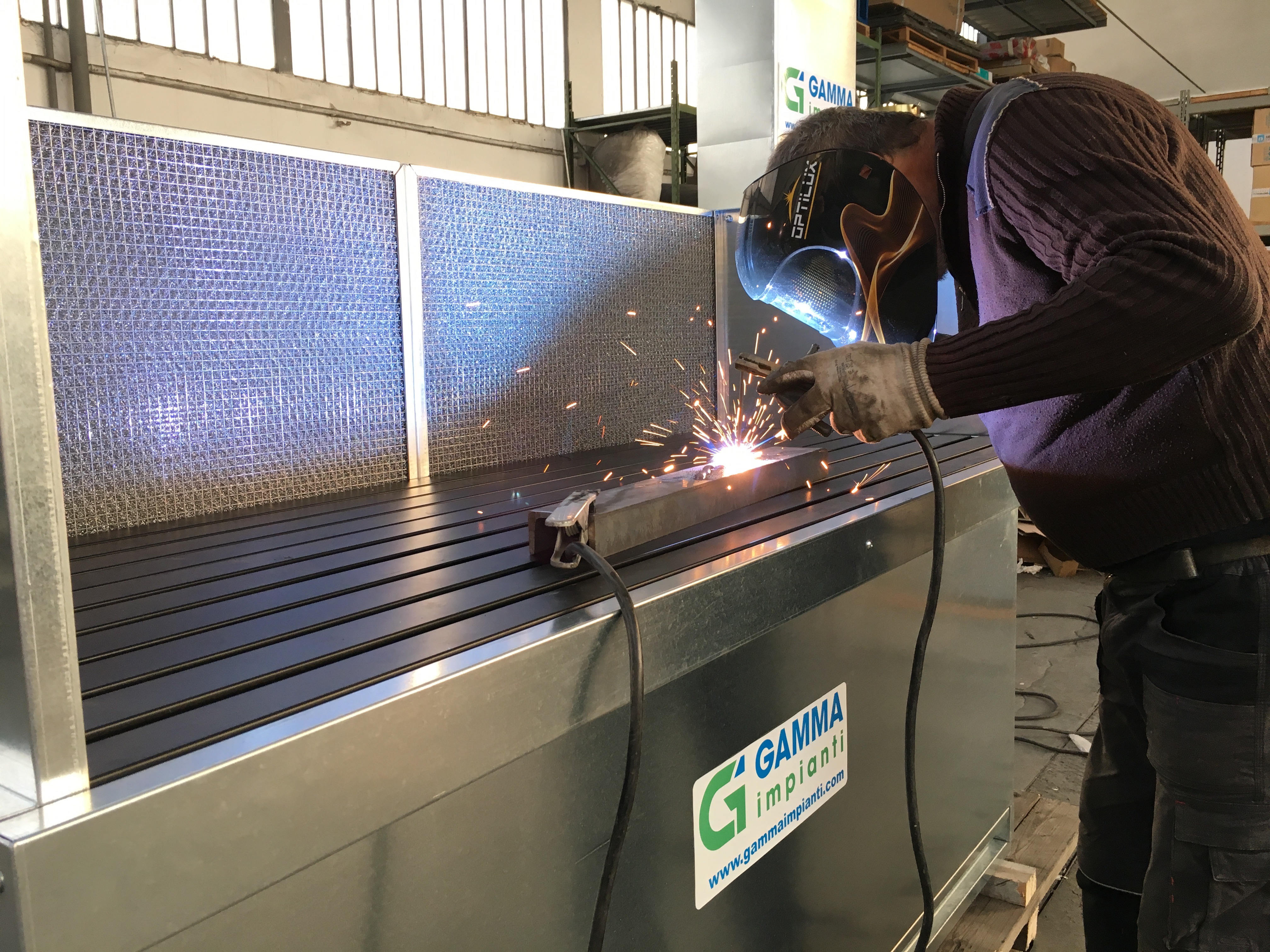

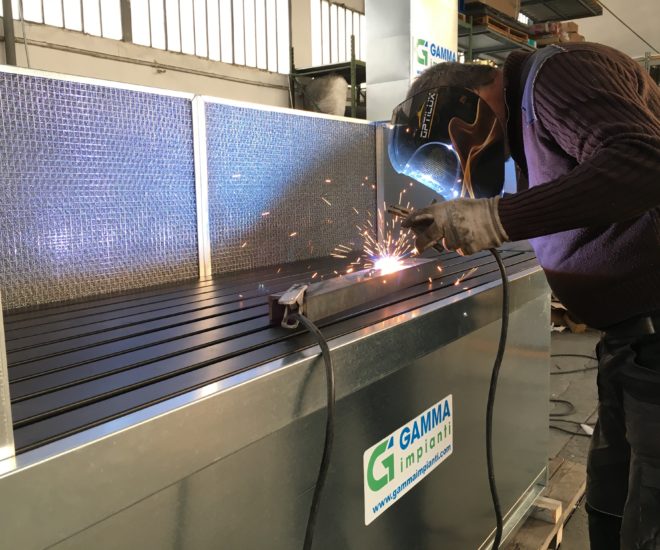

Decisamente interessante questo video che mostra la differenza di fumo quando il banco aspirante è spento o acceso durante la saldatura

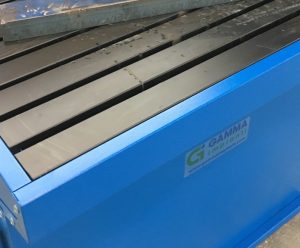

Il banco aspirante è normalmente dotato di un piano di appoggio composto doghe di acciaio tubolare, tagliate a misura e montate in modo da unificare la portata e la capacità di aspirazione sul piano di lavoro.

Le doghe sono dimensionate per avere una elevata portata in peso e sono facilmente asportabili per effettuare la manutenzione  o nel caso cadesse accidentalmente un corpo estraneo.

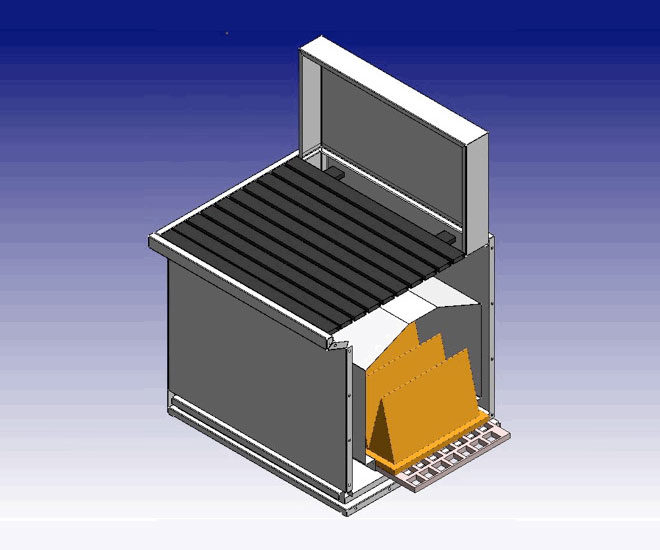

Il fumo e le polveri vengono aspirate attraverso il piano di lavoro che viene tenuto in depressione dal flusso aria verso l’interno del banco.

banco aspirante funzionamento
Le polveri più pesanti grazie alla progettazione dei flussi interni vengono depositate nel cassetto di raccolta e quelle più leggere nel sistema di filtrazione.

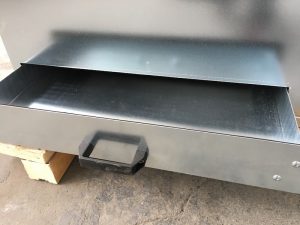

Il cassetto di raccolta può essere facilmente estratto a mano e svuotato oppure aspirato con un aspirapolvere industriale.



banco aspirante funzionamento

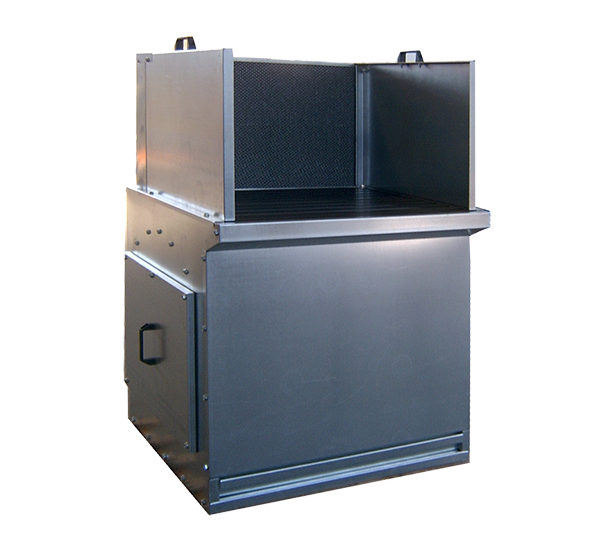

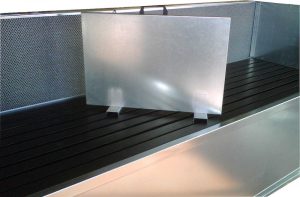

Il banco aspirante a seconda delle versioni è dotato di differenti pareti laterali e posteriori, oppure in qualche caso può esserne anche sprovvisto.

Le pareti del banco possono essere forate ed aspiranti nel caso della carteggiatura oppure dotate di una maglia metallica per fermare le particelle ad alta velocità della molatura metalli.

banco aspirante funzionamento

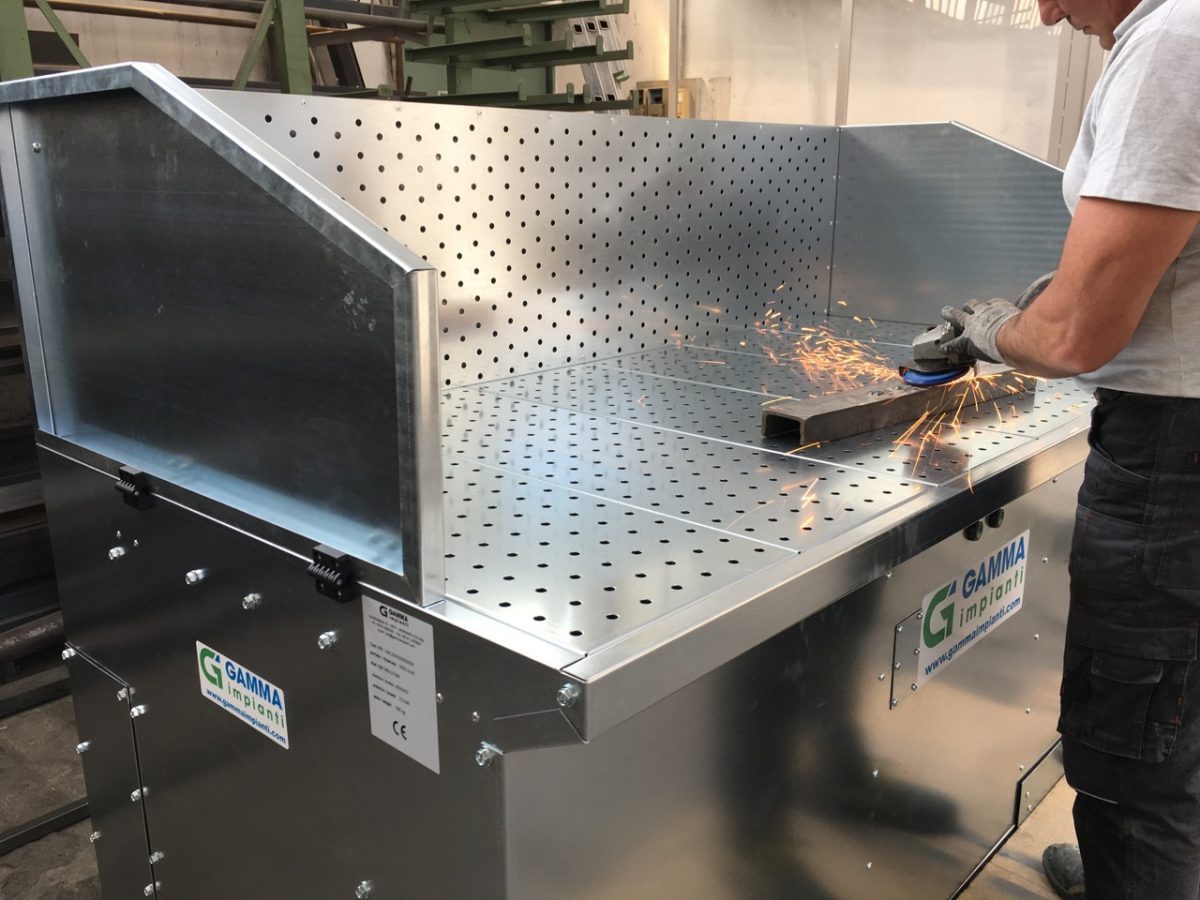

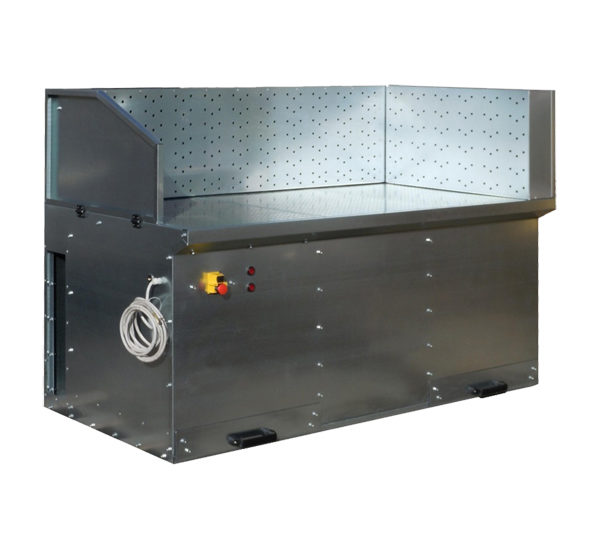

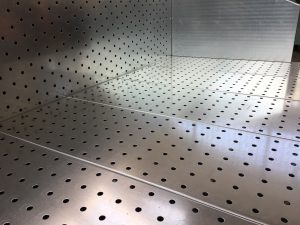

Il banco aspirante per carteggiatura e filtrazione a cartucce è ad esempio dotato di piano e parete microforati, specificatamente progettati per captare le polveri e limitarne il più possibile il contatto con le vie respiratorie dell’operatore.



aspirazione banco molatura metalli con filtrazione integrata a cartucce autopulenti

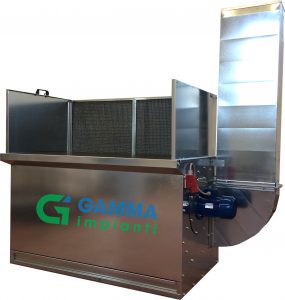

Aspiratore e sistemi di filtrazione possono essere inseriti nella struttura o in alternativa posizionati all’esterno e collegati attraverso una tubazione.

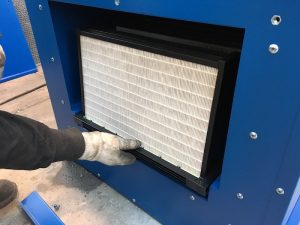

Nel caso del banco aspirante con filtri integrati, gli stessi sono facilmente estraibili per il cambio da un portello laterale.

banco aspirante funzionamento
Su uno dei due lati viene previsto il foro di espulsione dell’aria, al quale può essere collegata la tubazione di espulsione all’esterno oppure un canale silenziato per la reimmissione in ambiente laddove viene permesso dalle normative.

Nel caso invece in cui sia da collegare ad un impianto di aspirazione centralizzato viene prodotto in versione semplice, senza motore e filtri.

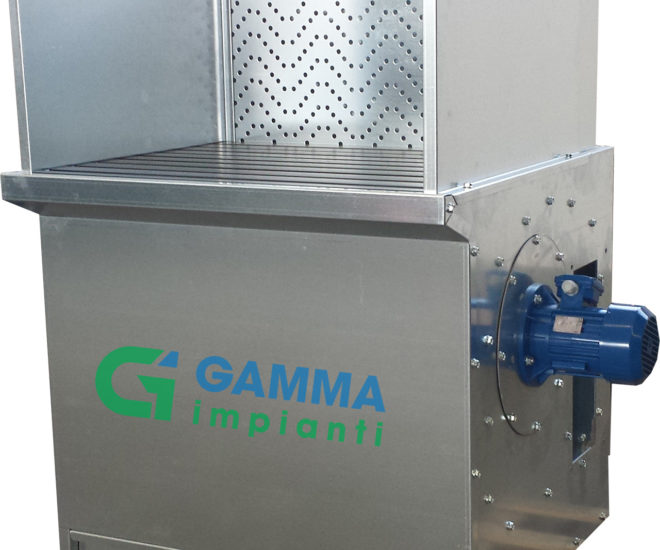

Banco aspirante per fumi e polveri molatura con ventilatore e filtri integrati

Versioni disponibili

GBA – banco aspirante con cassetto di raccolta ma senza filtri, da collegare ad un impianto di aspirazione dotato di ventilatore

GBF – banco aspirante con cassetto di raccolta e filtri a tasche, da collegare ad un impianto di aspirazione per espulsione all’esterno dotato di ventilatore

GCA – banco aspirante con cassetto di raccolta, filtri a cartucce, pulizia automatica ad aria compressa e ventilatore, da collegare ad un impianto di aspirazione per espulsione all’esterno, oppure a richiesta fornito con silenziatore corto per la reimmissione in ambiente dell’aria filtrata.

Contattaci per avere una consulenza tecnica o per un preventivo del banco aspirante giusto.

Serve qualcosa di diverso dal banco aspirante? Verifica la nostra gamma prodotti per l’aspirazione industriale oppure i nostri impianti.
