Descrizione

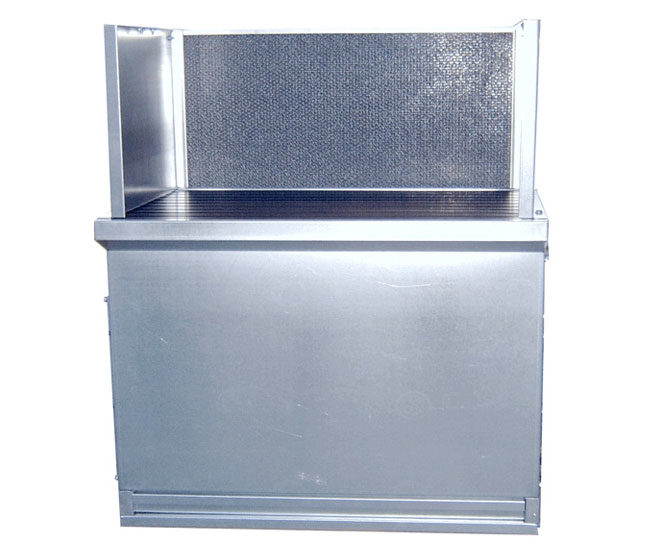

banco aspirante

Nella versione GBF il banco aspirante è dotato di filtri a tasche e cassetto di raccolta per le polveri più pesanti.

Il banco aspirante serie GBF è da utilizzare per aspirare fumi e polveri da operazioni di saldatura, sbavatura, levigatura o molatura di metalli nell’industria metalmeccanica, nelle fonderie e in tutti quei settori dove vengono effettutati trattamenti superficiali con abrasivi a secco.

Funzionamento semplice e pratico

Il banco aspirante è  dotato di un piano di appoggio composto doghe di acciaio tubolare, tagliate a misura e montate in modo da unificare la portata e la capacità di aspirazione sul piano di lavoro.

Le doghe sono dimensionate per avere una elevata portata in peso e sono facilmente asportabili per effettuare la manutenzione  o nel caso cadesse accidentalmente un corpo estraneo.

Il fumo e le polveri vengono aspirate attraverso il piano di lavoro che viene tenuto in depressione dal flusso aria verso l’interno del banco.

Versioni disponibili

GBA – banco aspirante con cassetto di raccolta ma senza filtri, da collegare ad un impianto di aspirazione

GBF – banco aspirante con cassetto di raccolta e filtri a tasche, da collegare ad un impianto di aspirazione per espulsione all’esterno dotato di ventilatore

GBV – banco aspirante con  filtri a tasche e ventilatore, pronto all’uso, semplicemente da collegare ad una tubazione per espulsione all’esterno, oppure a richiesta fornito con silenziatore corto per la reimmissione in ambiente dell’aria filtrata.

GBC – banco aspirante con filtri a cartucce, pulizia automatica ad aria compressa e ventilatore, da collegare ad una tubazione per espulsione all’esterno, oppure fornito con silenziatore corto per la reimmissione in ambiente dell’aria filtrata.

Costruzione

– Struttura realizzata con pannelli modulari costruiti in robusta lamiera zincata pressopiegata imbullonati tra loro.

– Piano di appoggio e di lavoro realizzato con struttura rinforzata e montanti laterali esterni al banco per scaricare il peso a pavimento

– Valigetta frontale  costruita con struttura in lamiera zincata di prima scelta e adeguato spessore e frontale in rete di maglia metallica antirimbalzo per ammortizzare eventuali schegge di molatura.

– Sezione filtrante  composta da due stadi di filtrazione:
1) Prima filtrazione in filtri piani spessore 23 mm composti da un telaio in profili a U in lamiera zincata, due reti di contenimento di filo di acciaio zincato elettrosaldato e media filtrante in strati di maglia metallica in calza cuspidata di alluminio.
2) Seconda filtrazione in filtri a tasche rigide composti da un telaio in polipropilene stampato ad alta resistenza meccanica all’interno del quale sono alloggiati i pannelli filtranti. La media filtrante è in carta di microfibra di vetro ignifuga e idrorepellente viene plissettata e distanziata uniformemente da separatori termoplastici.

– Cassetto di raccolta in lamiera zincata pressopiegata occorrente per la raccolta di scorie più grosse e di oggetti caduti accidentalmente.

– Accensione e spegnimento della ventilazione sono controllati da un interruttore magnetotermico on/off posizionato sul fianco del banco.

A richiesta versioni  :

– senza paratie laterali / frontali o con misure speciali
– in lamiera verniciata, colore a scelta.
– con ventilatore e motore ATEX

GBFdimensioni_banco_aspirante

ModA mm B mm H mm piano lavoroscarico ariasup filt mq
GBF 109309001.330870 x 715Ø 30015
GBF 151.4309001.3301.370 x 715Ø 30015
GBF 201.9309001.3301.870 x 715Ø 30030
GBF 302.8209001.3302.760 x 715Ø 30045
