Descrizione


Nella versione GBV il banco aspirante è dotato di ventilatore, filtri a tasche e cassetto di raccolta per le polveri più pesanti.

Il banco aspirante  GBV è  da utilizzare per aspirare fumi e polveri durante le operazioni di saldatura, sbavatura, levigatura o molatura di metalli nell’industria metalmeccanica, nelle fonderie e in tutti quei settori dove vengono effettutati trattamenti superficiali con abrasivi a secco.

Il pratico e robusto piano del banco aspirante garantisce un’aspirazione diffusa sul piano di lavoro e frontalmente, proteggendo le vie respiratorie dell’operatore.

Costruzione del banco

– Struttura realizzata con pannelli modulari costruiti in robusta lamiera zincata pressopiegata imbullonati tra loro.

– Piano di appoggio e di lavoro realizzato con struttura rinforzata e montanti laterali esterni al banco per scaricare il peso a pavimento

– Valigetta frontale  costruita con struttura in lamiera zincata di prima scelta e adeguato spessore e frontale in rete di maglia metallica antirimbalzo per ammortizzare eventuali schegge di molatura.

– Sezione filtrante  composta da due stadi di filtrazione:
1) Prima filtrazione in filtri piani spessore 23 mm composti da un telaio in profili a U in lamiera zincata, due reti di contenimento di filo di acciaio zincato elettrosaldato e media filtrante in strati di maglia metallica in calza cuspidata di alluminio.
2) Seconda filtrazione in filtri a tasche rigide composti da un telaio in polipropilene stampato ad alta resistenza meccanica all’interno del quale sono alloggiati i pannelli filtranti. La media filtrante è in carta di microfibra di vetro ignifuga e idrorepellente viene plissettata e distanziata uniformemente da separatori termoplastici.

– Ventilatore centrifugo posizionato all’interno della struttura del banco,  progettato appositamente per il tipo di impiego  richiesto; la girante è a pale rovesce in acciaio  direttamente accoppiata al motore. Lateralmente viene realizzato il foro per lo scarico dell’aria filtrata con una uscita di sezione rettangolare di dimensioni  adeguate, per poter collegare facilmente la tubazione di scarico. A richiesta raccordo di aspirazione per il collegamento del banco all’impianto centralizzato.

– Cassetto di raccolta in lamiera zincata pressopiegata occorrente per la raccolta di scorie più grosse e di oggetti caduti accidentalmente.

– Accensione e spegnimento della ventilazione sono controllati da un interruttore magnetotermico on/off posizionato sul fianco del banco.

A richiesta versioni  :

– senza paratie laterali / frontali o con misure speciali
– in lamiera verniciata, colore a scelta.
– con ventilatore e motore ATEX

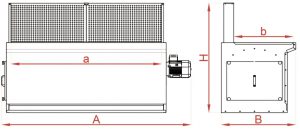

GBFdimensioni_banco_aspirante

ModA mm B mm H mm Piano di lavoro a x bscarico c x d mm kwportata mc/hsup filtri mq
GBV101.2109001.330870 x 715415 x 2000,751.00015
GBV151.7109001.3301.370 x 715415 x 2001,12.70015
GBV202.2109001.3301.870 x 715415 x 2001,53.30030
GBV303.1009001.3302.760 x 715415 x 2002,24.80045

Versioni disponibili

GBA – banco aspirante con cassetto di raccolta ma senza filtri, da collegare ad un impianto di aspirazione dotato di ventilatore

GBF – banco aspirante con cassetto di raccolta e filtri a tasche, da collegare ad un impianto di aspirazione per espulsione all’esterno dotato di ventilatore

GCA – banco aspirante con cassetto di raccolta, filtri a cartucce, pulizia automatica ad aria compressa e ventilatore, da collegare ad un impianto di aspirazione per espulsione all’esterno, oppure a richiesta fornito con silenziatore corto per la reimmissione in ambiente dell’aria filtrata.

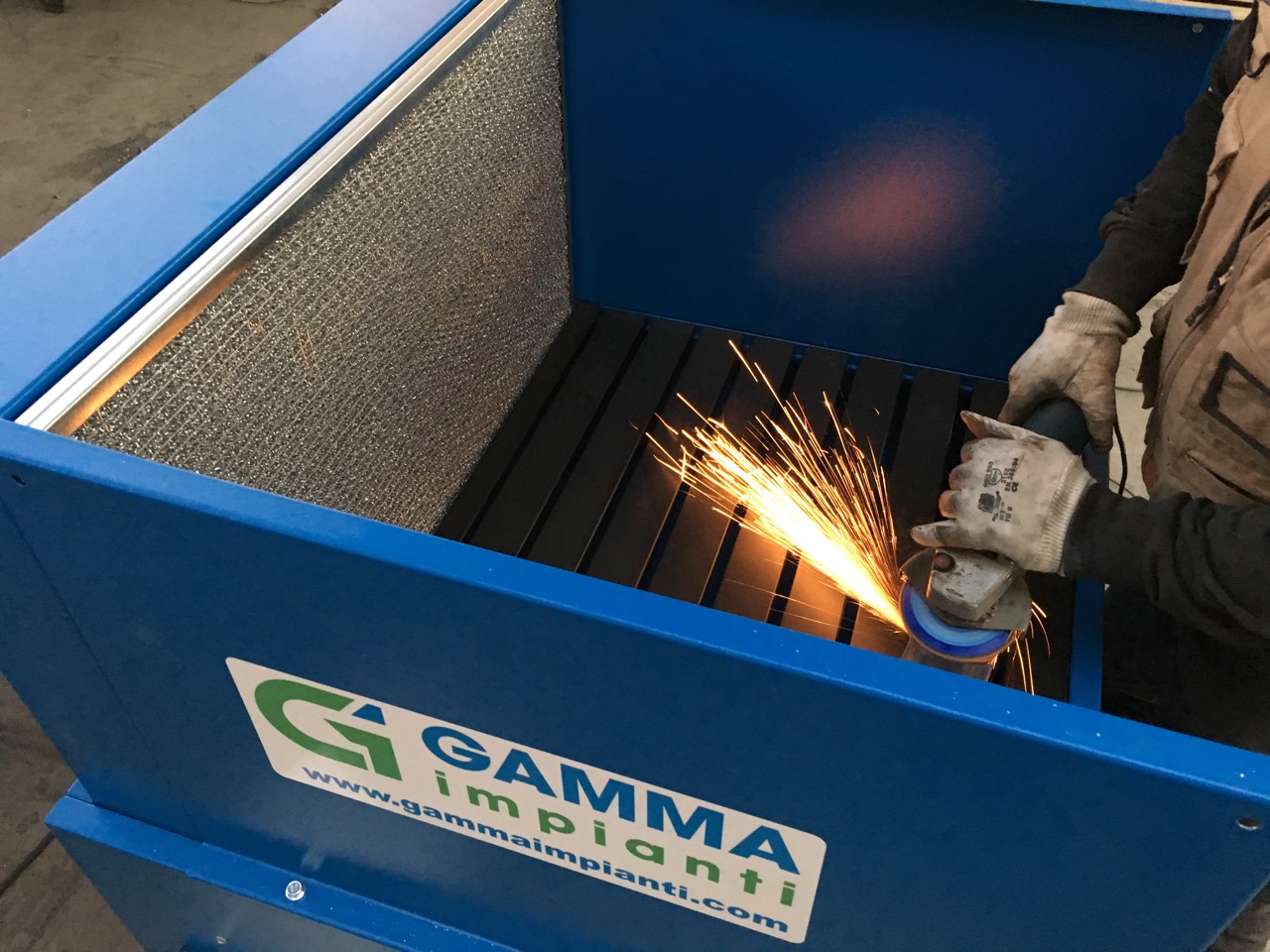

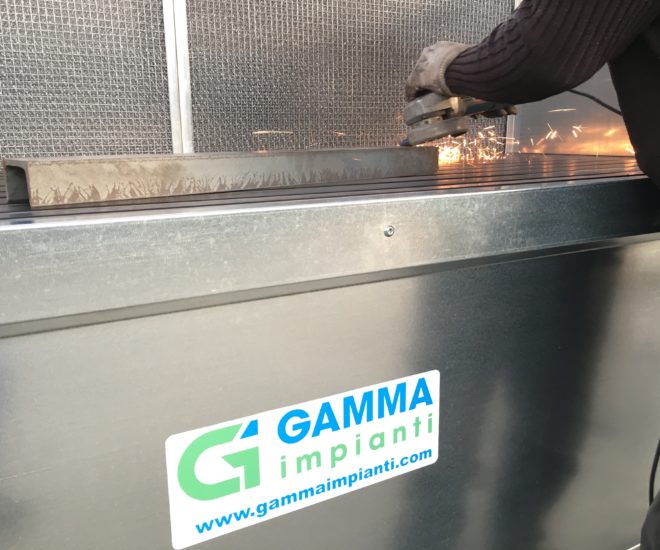

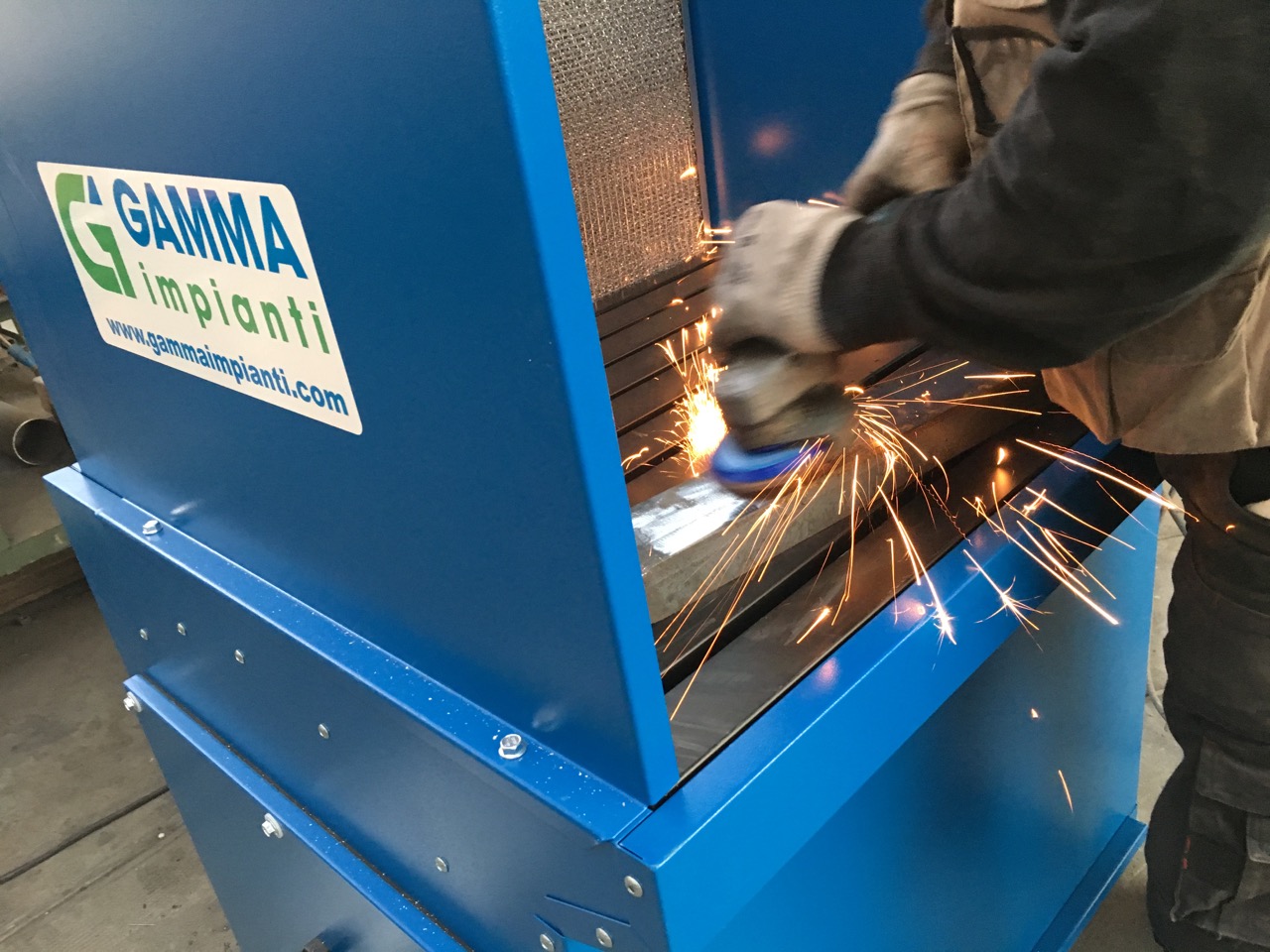

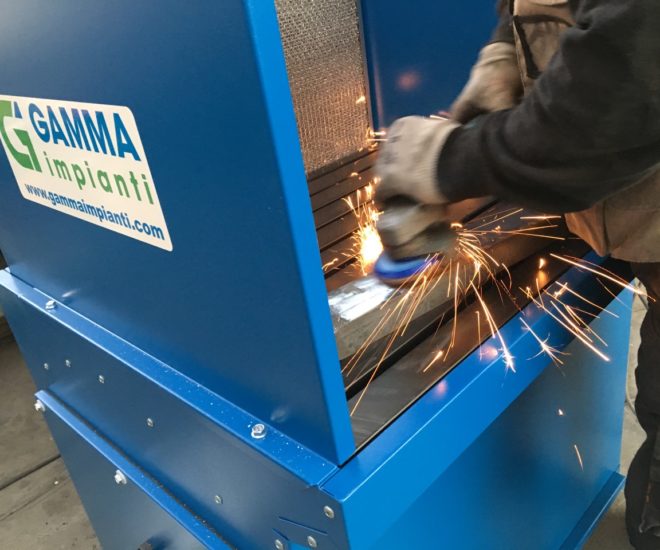

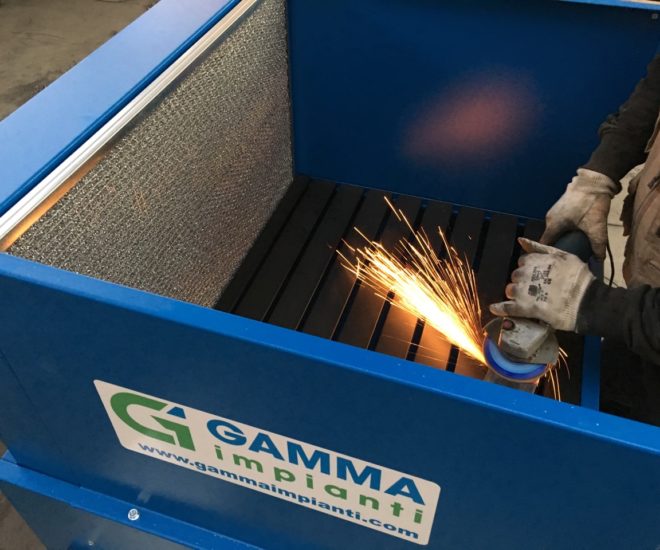

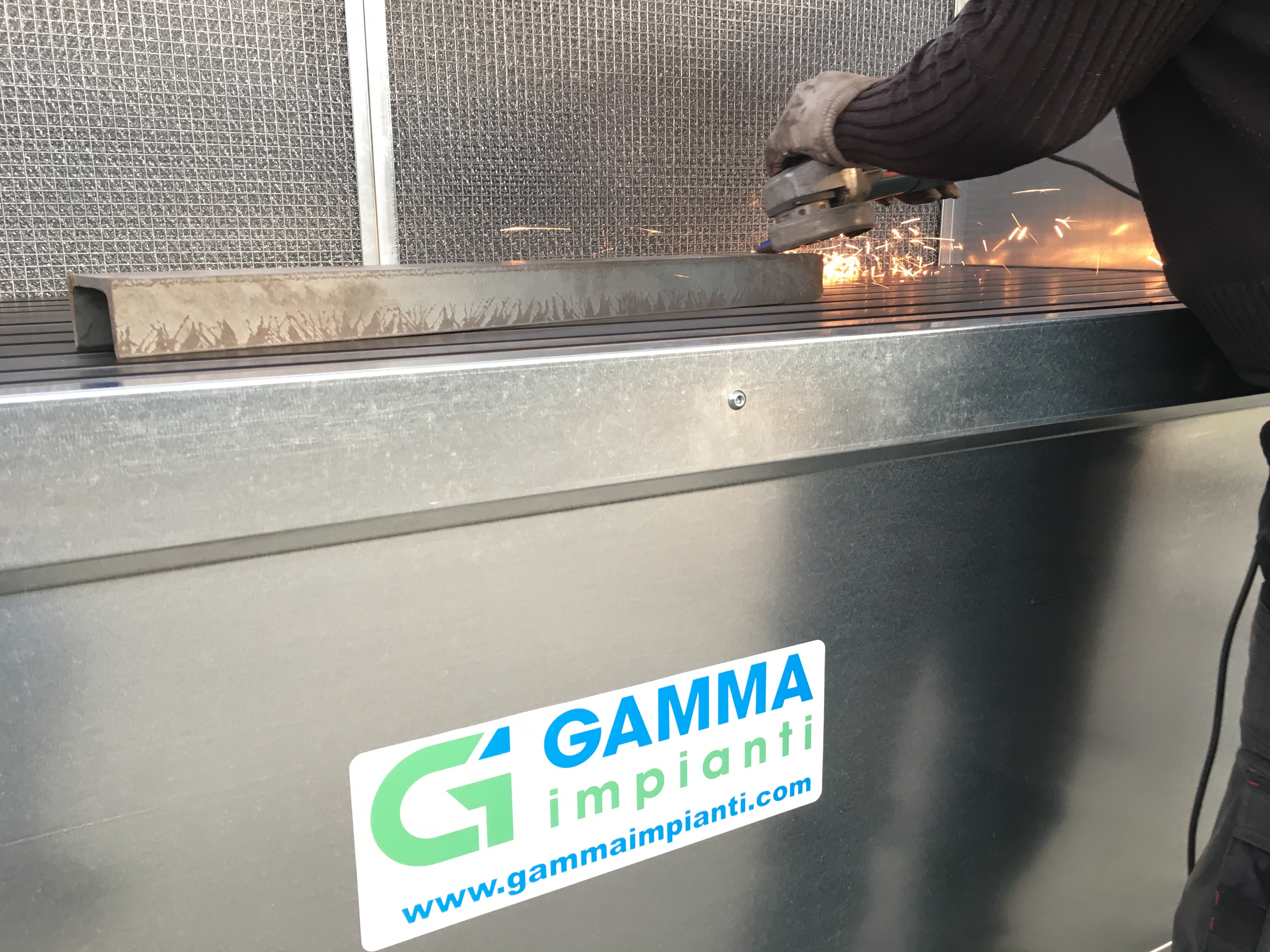

Photogallery


Video


rapida aspirazione fumi di saldatura da banco aspirante

aspirazione fumi di saldatura su banco aspirante

CON e SENZA aspirazione a banco

aspirazione in molatura
