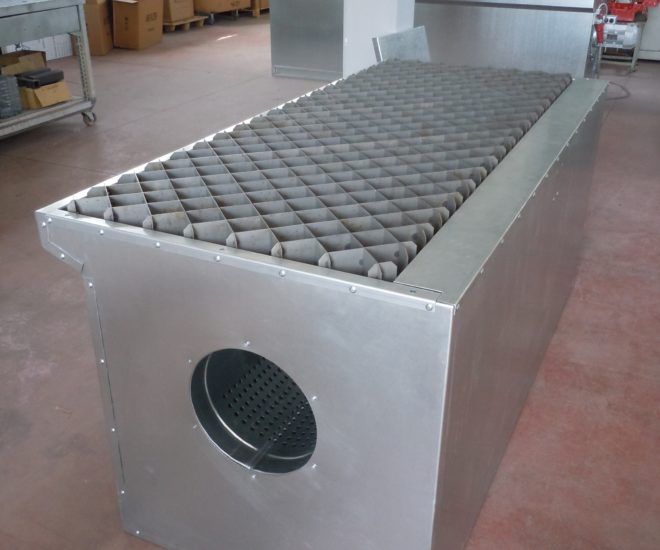

banco aspirante fumi e polveri taglio plasma manuale

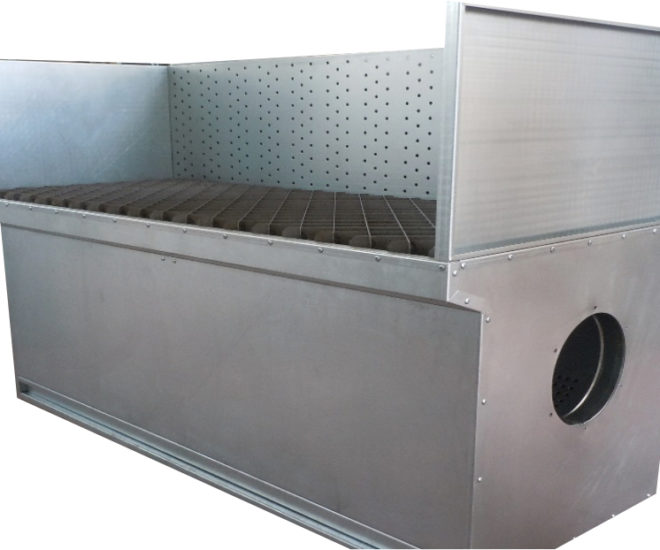

banco aspirante per fumo e polveri di taglio plasma

settori di applicazione

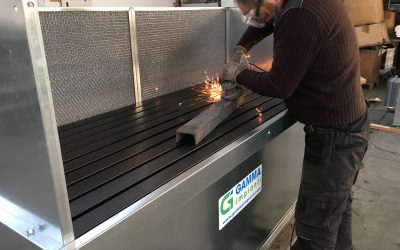

Il banco aspirante serie GBP  è da utilizzare per le operazioni di taglio plasma manuale o di saldatura, sbavatura, levigatura o molatura di metalli .

Questa versione di banco aspirante, non avendo l’aspiratore incorporato è stata progettata per il collegamento ad un filtro a cartucce completo di aspiratore della nostra serie GFC.

Funzionamento semplice e pratico

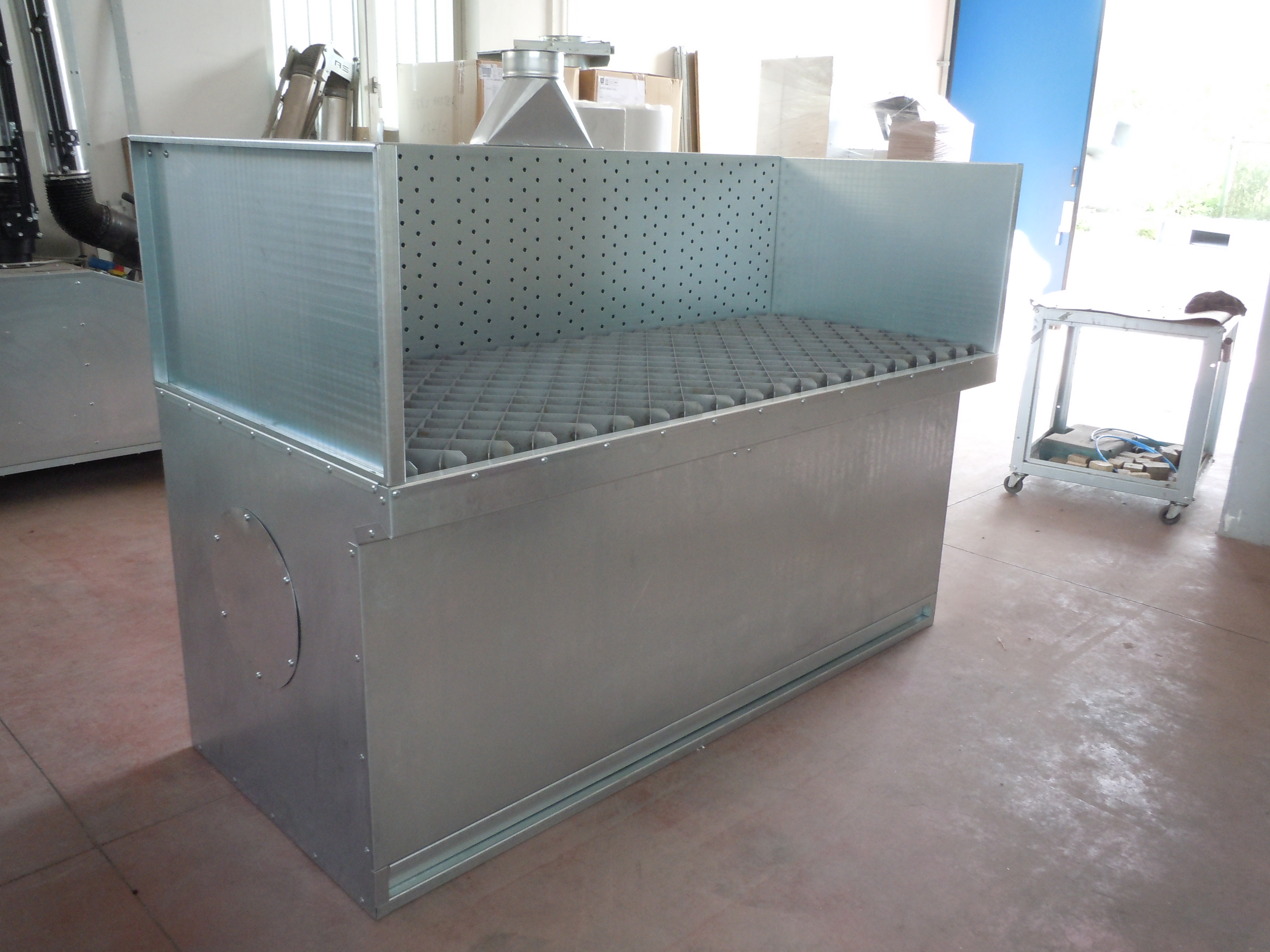

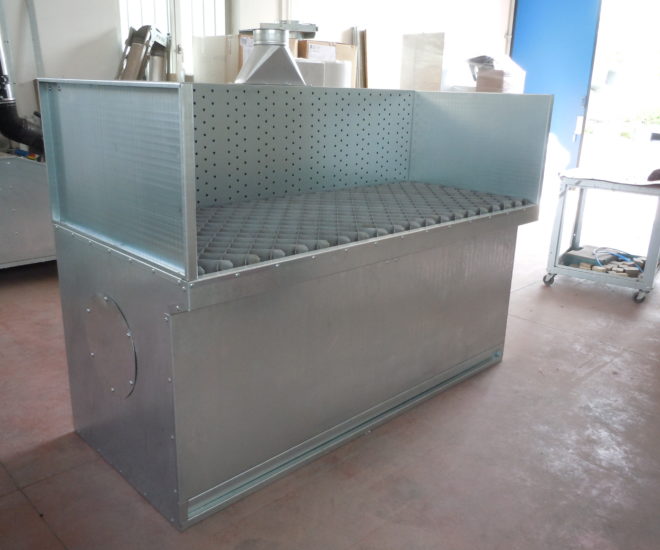

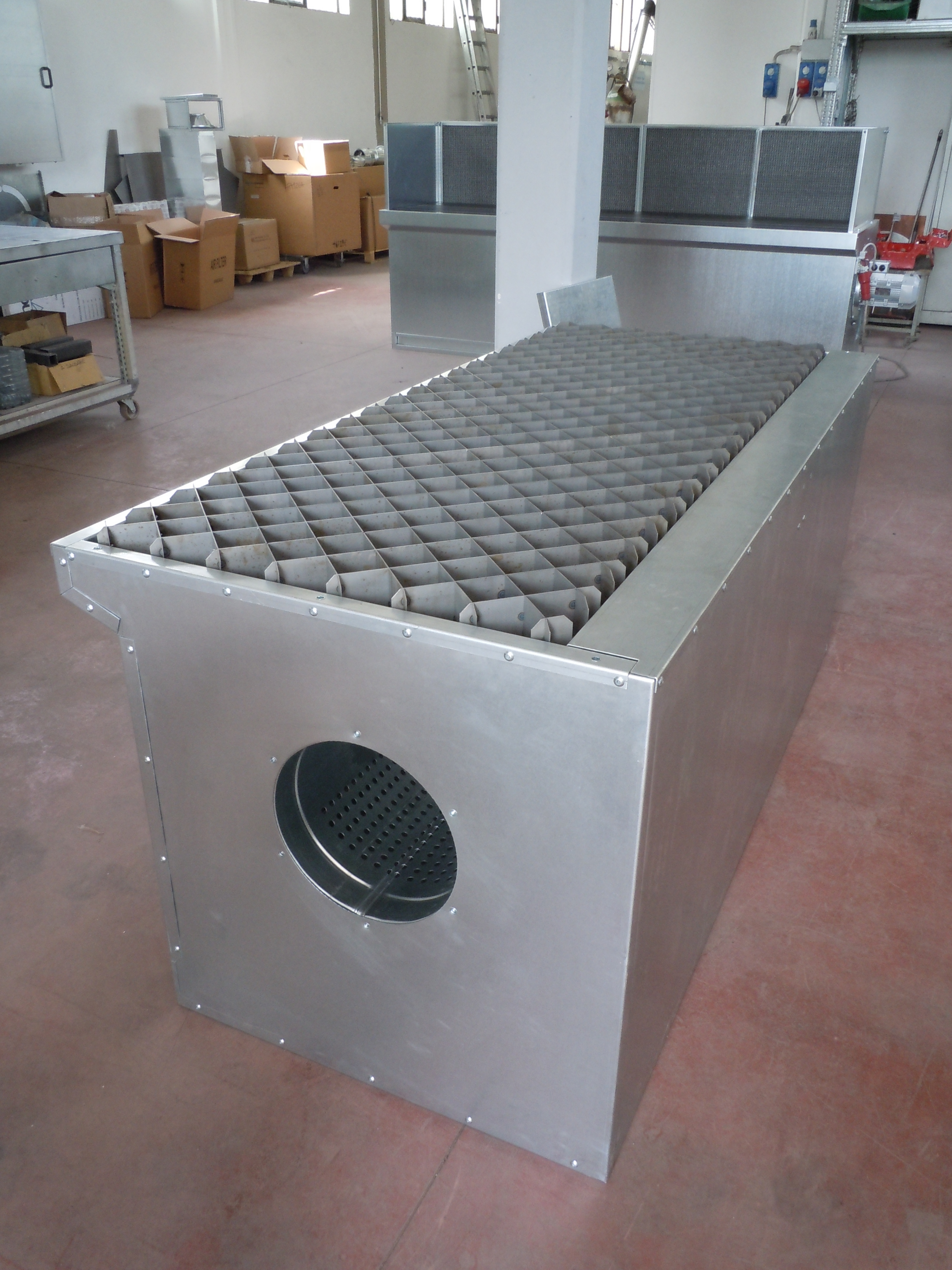

Il banco aspirante è  dotato di un piano di appoggio a coste realizzato indicativamente come si vede nello schema sotto.  Questo piano è stato progettato in modo da garantire  una elevata portata in peso ed allo stesso tempo la massima efficienza di aspirazione dei fumi e delle polveri come per tutti i banchi aspiranti.

banco aspirante piano di lavoro a coste

Piano di lavoro a coste

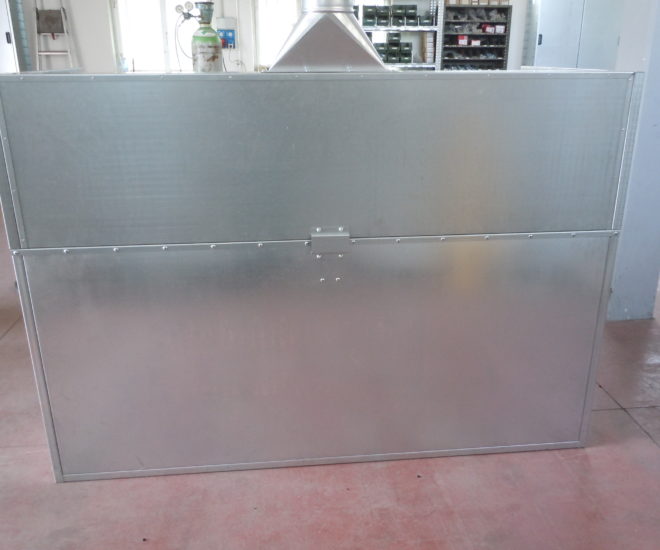

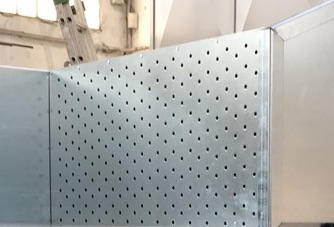

Il fumo e le polveri vengono aspirate attraverso il piano di lavoro che viene tenuto in depressione dal flusso aria verso l’interno del banco ma anche dal pannello frontale punzonato come da foto .banco aspirante frontale forato

Costruzione

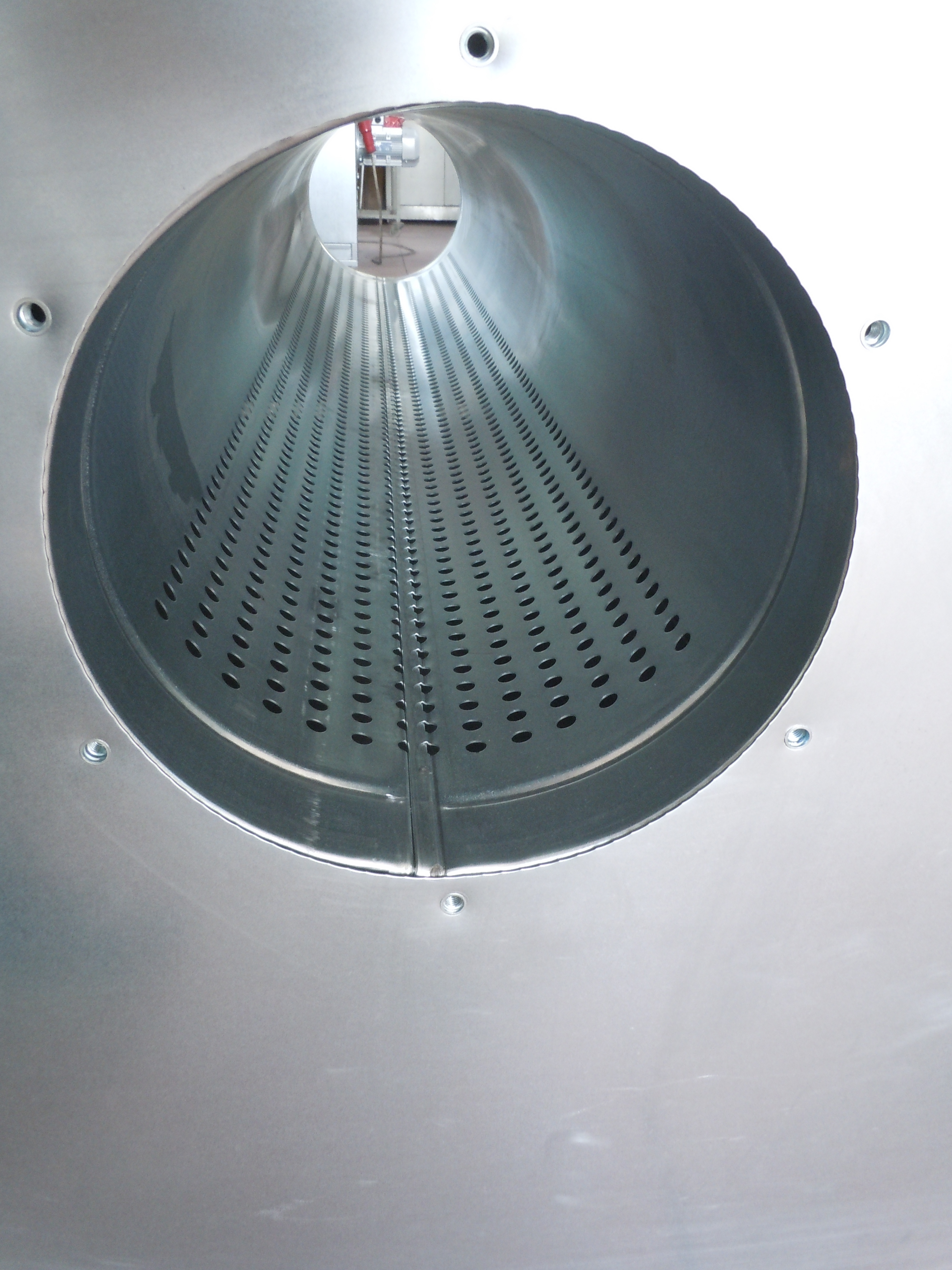

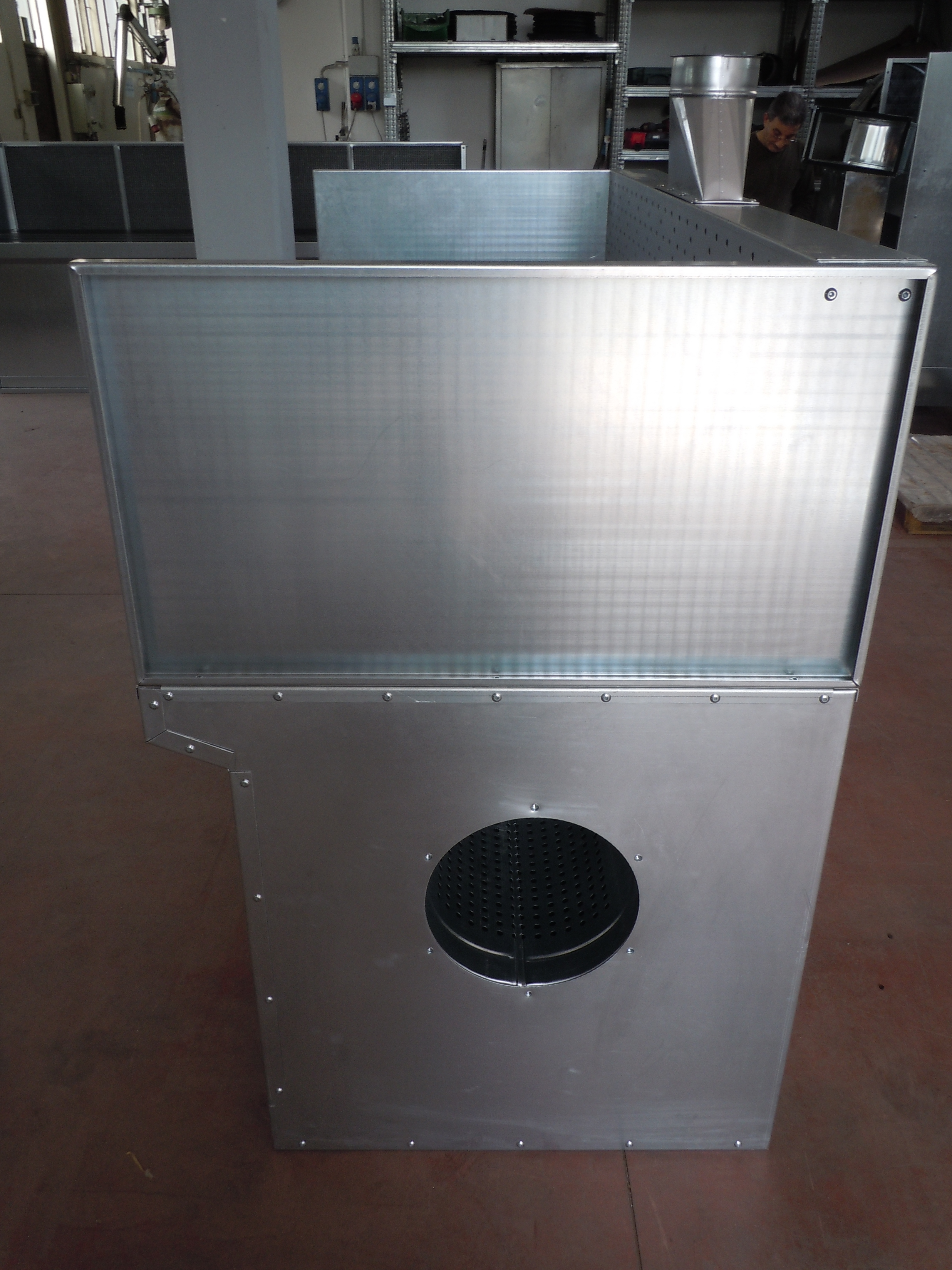

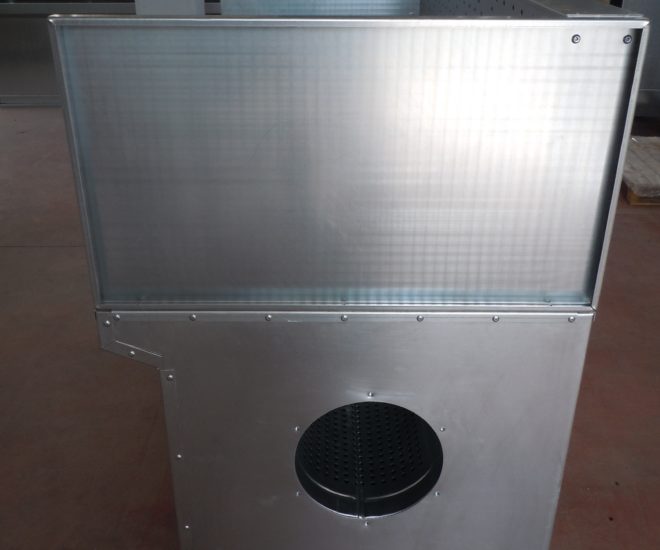

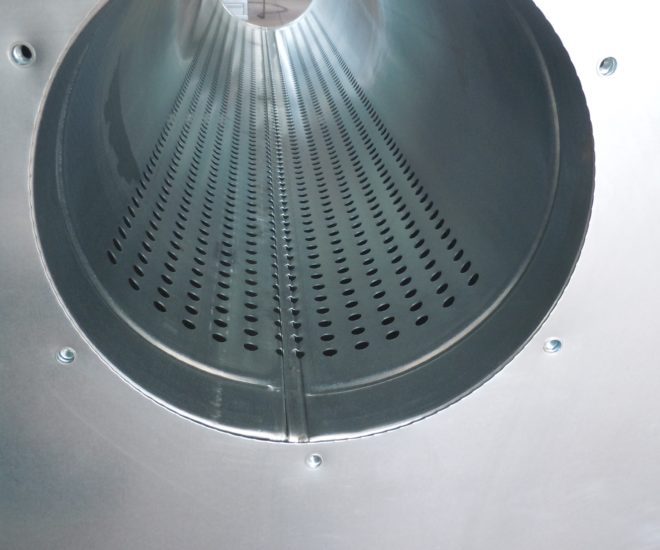

–  Il banco aspirante per taglio plasma manuale è realizzato con pannelli modulari costruiti in robusta lamiera zincata pressopiegata imbullonati tra loro. Lateralmente viene realizzato il foro per lo scarico dell’aria filtrata con una uscita a sezione circolare di dimensioni  adeguate, per poter collegare facilmente la tubazione di scarico. A richiesta raccordo di aspirazione per il collegamento del banco all’impianto centralizzato.

– Piano di appoggio e di lavoro realizzato con struttura rinforzata a coste e montanti laterali esterni al banco per scaricare il peso a pavimento

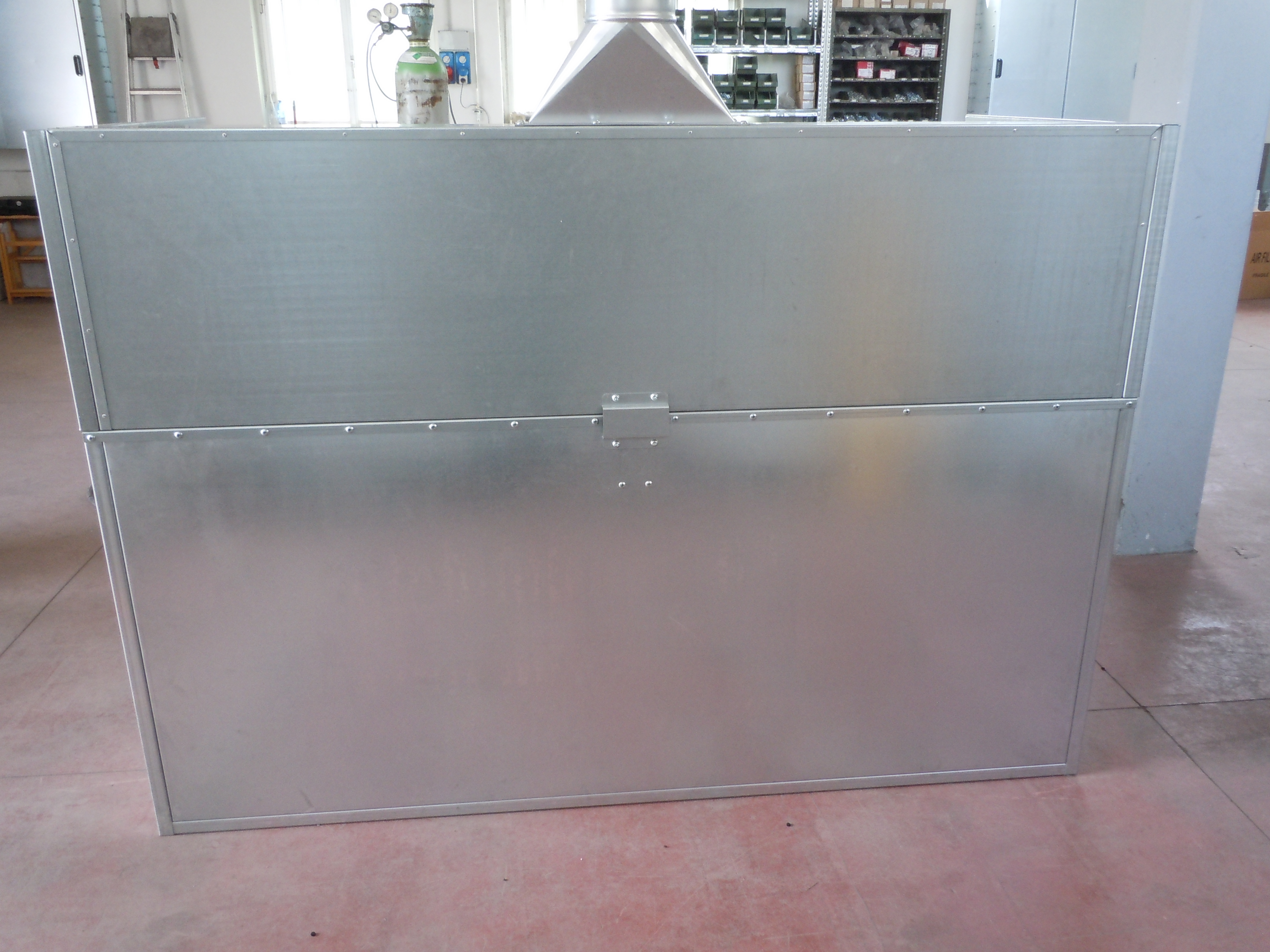

– Valigetta frontale aspirante costruita con struttura in lamiera zincata di prima scelta

– Cassetto/i di raccolta in lamiera zincata pressopiegata occorrente per la raccolta di scorie più grosse e di oggetti caduti accidentalmente.

Caratteristiche tecniche
Dimensioni d’ingombro:1.930 x 900 mm
Altezza piano lavoro :850 mm
Piano lavoro utile:1.870 x 815 mm
Portata nominale :4.000 m3/h



Altre versioni disponibili

GBF – banco aspirante con cassetto di raccolta e filtri, da collegare ad un impianto di aspirazione per espulsione all’esterno dotato di ventilatore

GBV – banco aspirante con  filtri a tasche e ventilatore, pronto all’uso, semplicemente da collegare ad una tubazione per espulsione all’esterno, oppure a richiesta fornito con silenziatore corto per la reimmissione in ambiente dell’aria filtrata.

GBC – banco aspirante con filtri a cartucce, pulizia automatica ad aria compressa e ventilatore, da collegare ad una tubazione per espulsione all’esterno, oppure fornito con silenziatore corto per la reimmissione in ambiente dell’aria filtrata.

A richiesta   :

– senza paratie laterali / frontali
– in lamiera verniciata, colore a scelta.
– con ventilatore e motore ATEX
