L’impianto di raffrescamento industriale destinato all’area operatori con conseguente riduzione calore in specifici reparti si rende necessario soprattutto in contesti come fabbriche ed acciaierie per migliorare la qualità di lavoro del personale ed evitare possibili malesseri dovuti al raggiungimento di temperature anche superiori ai 60°C durante la fase estiva.
La sfida principale è la necessità di ridurre le temperature ambiente in modo localizzato nelle aree di lavoro a ridosso del personale operativo, in un contesto industriale molto complesso come, ad esempio quello di una linea di zincatura all’interno di un’acciaieria.
Molte zone sono magari già dotate di sistemi come i nebulizzatori ad evaporazione adiabatica che tuttavia risolvono solo in parte la problematica, fornendo sì un raffrescamento ma non risolvendo il problema della scarsa ossigenazione con malessere degli operatori coinvolti.
Impianto di raffrescamento industriale localizzato con condizionatore indipendente

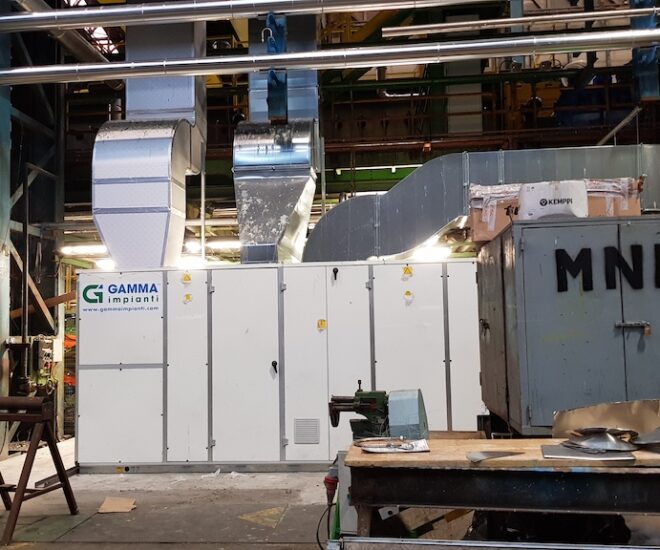

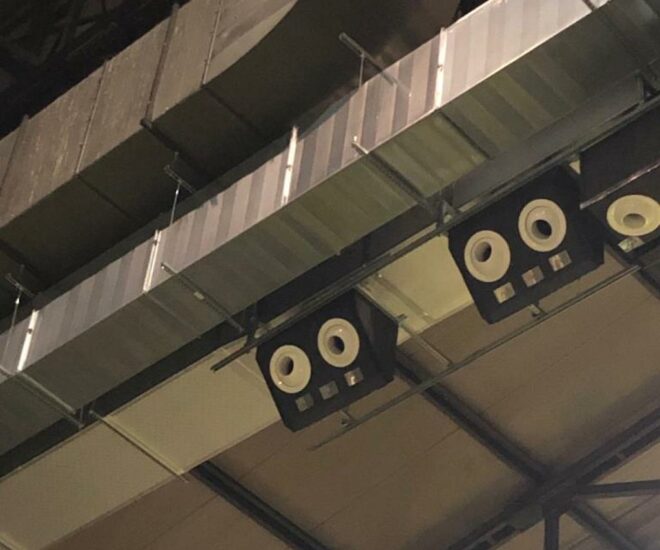

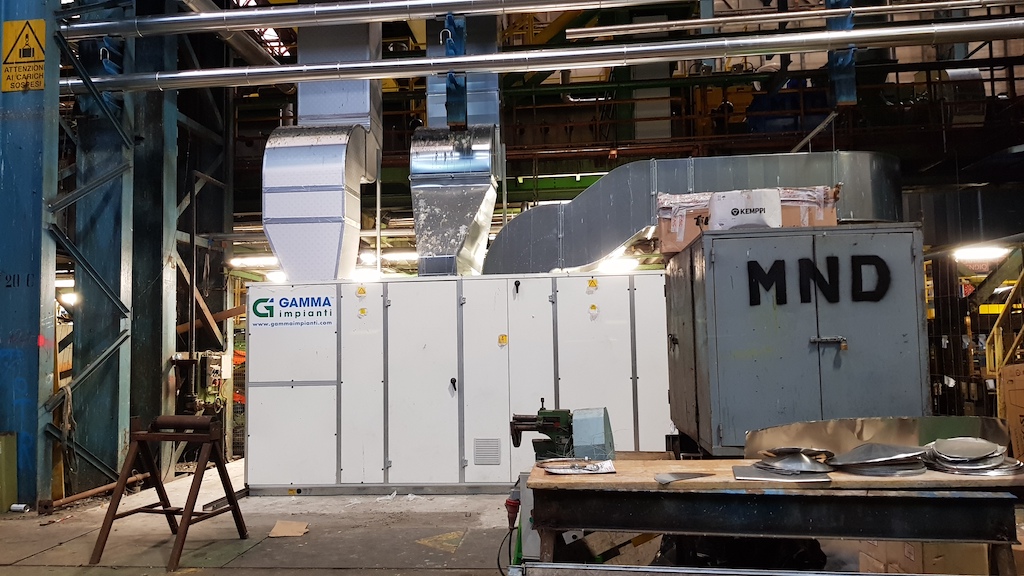

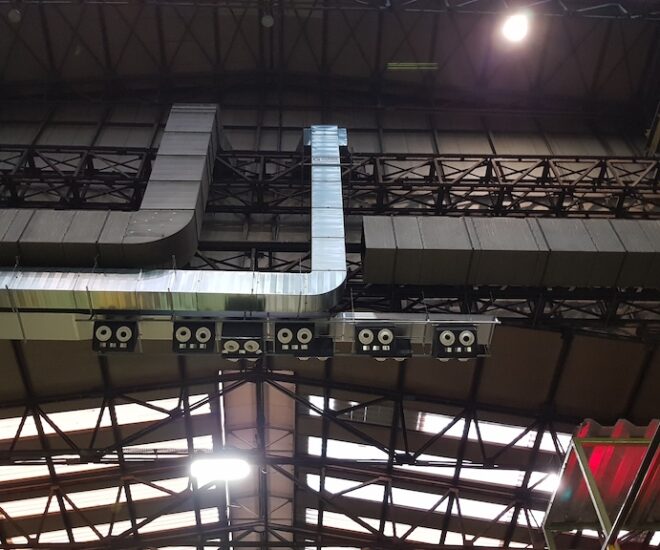

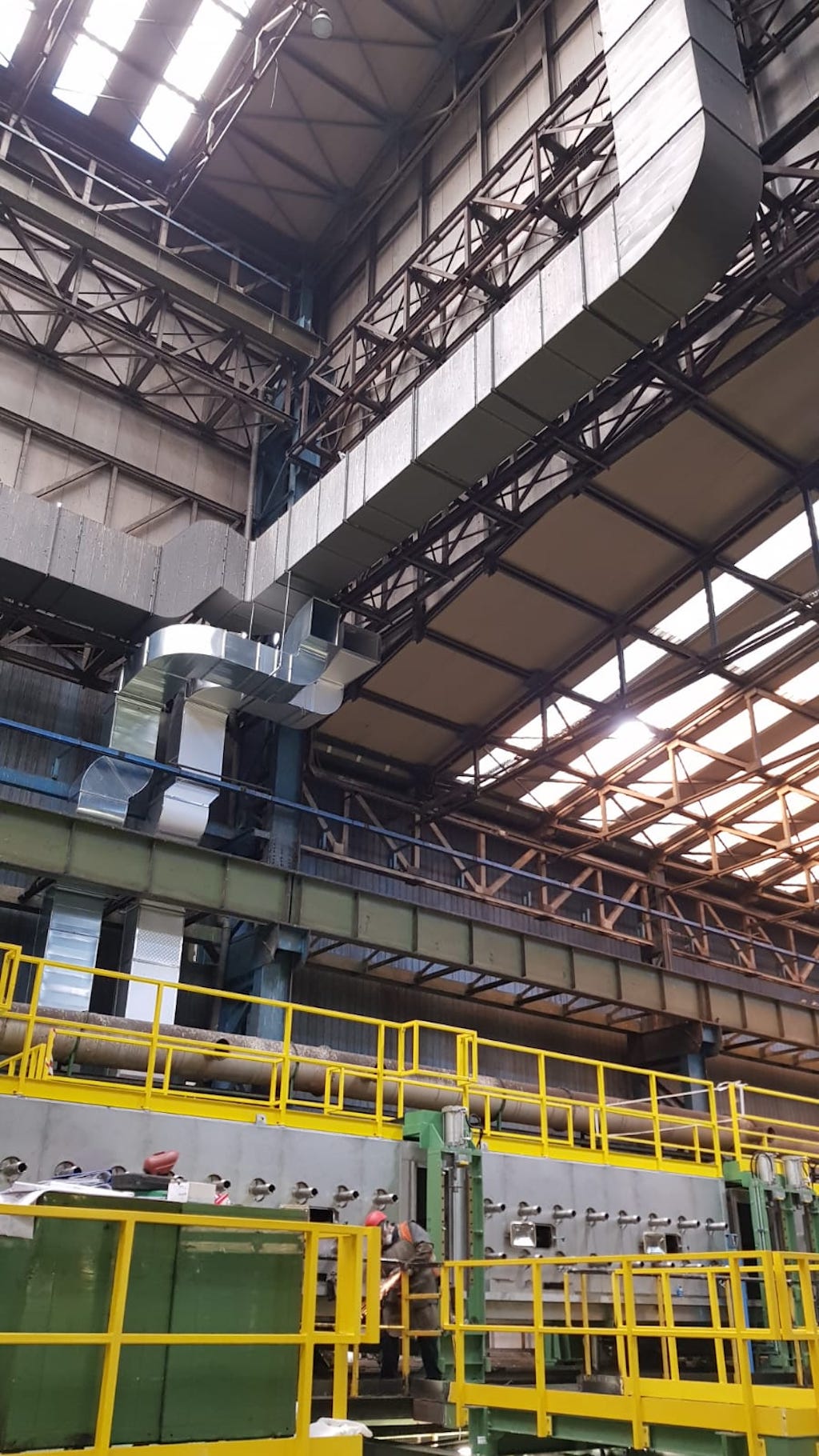

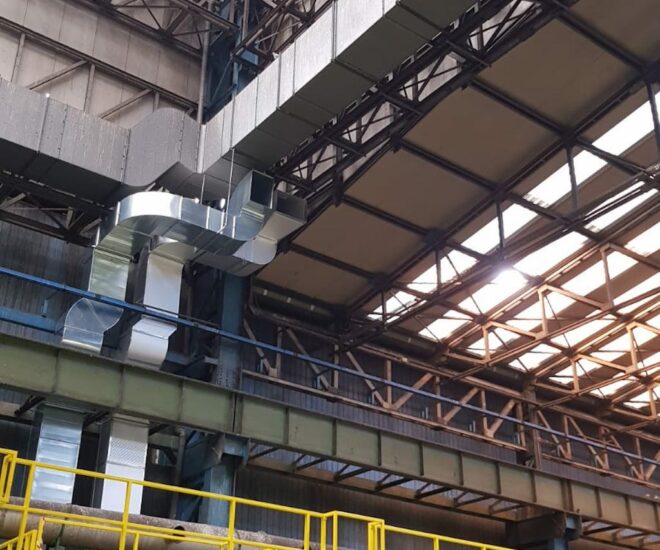

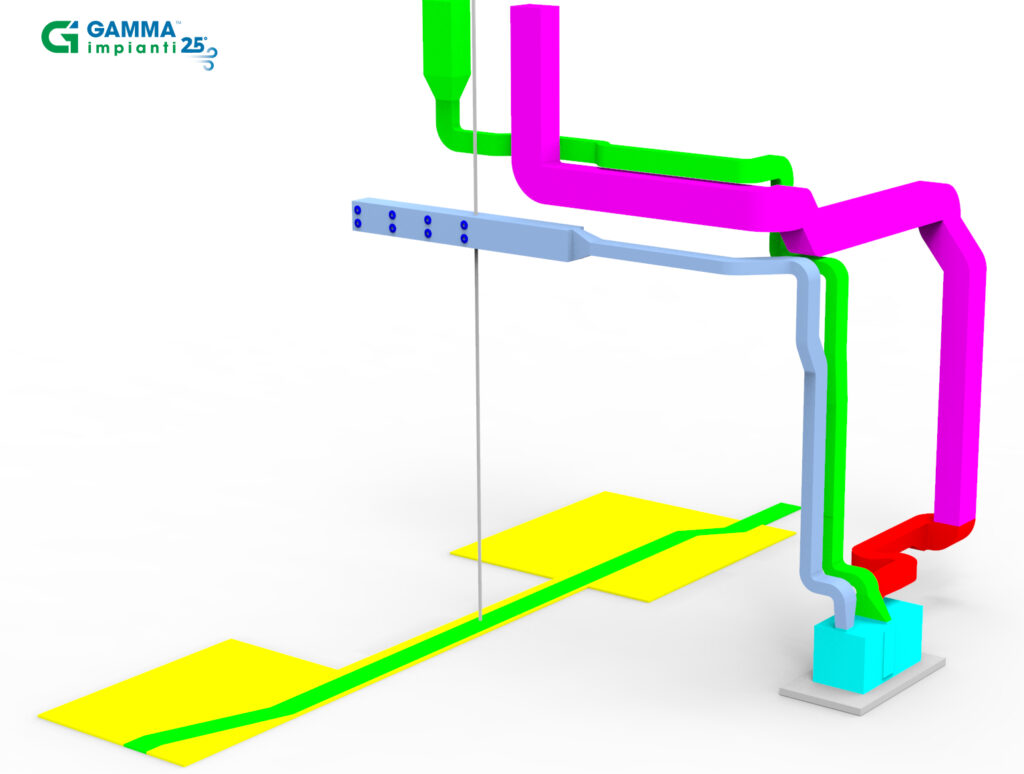

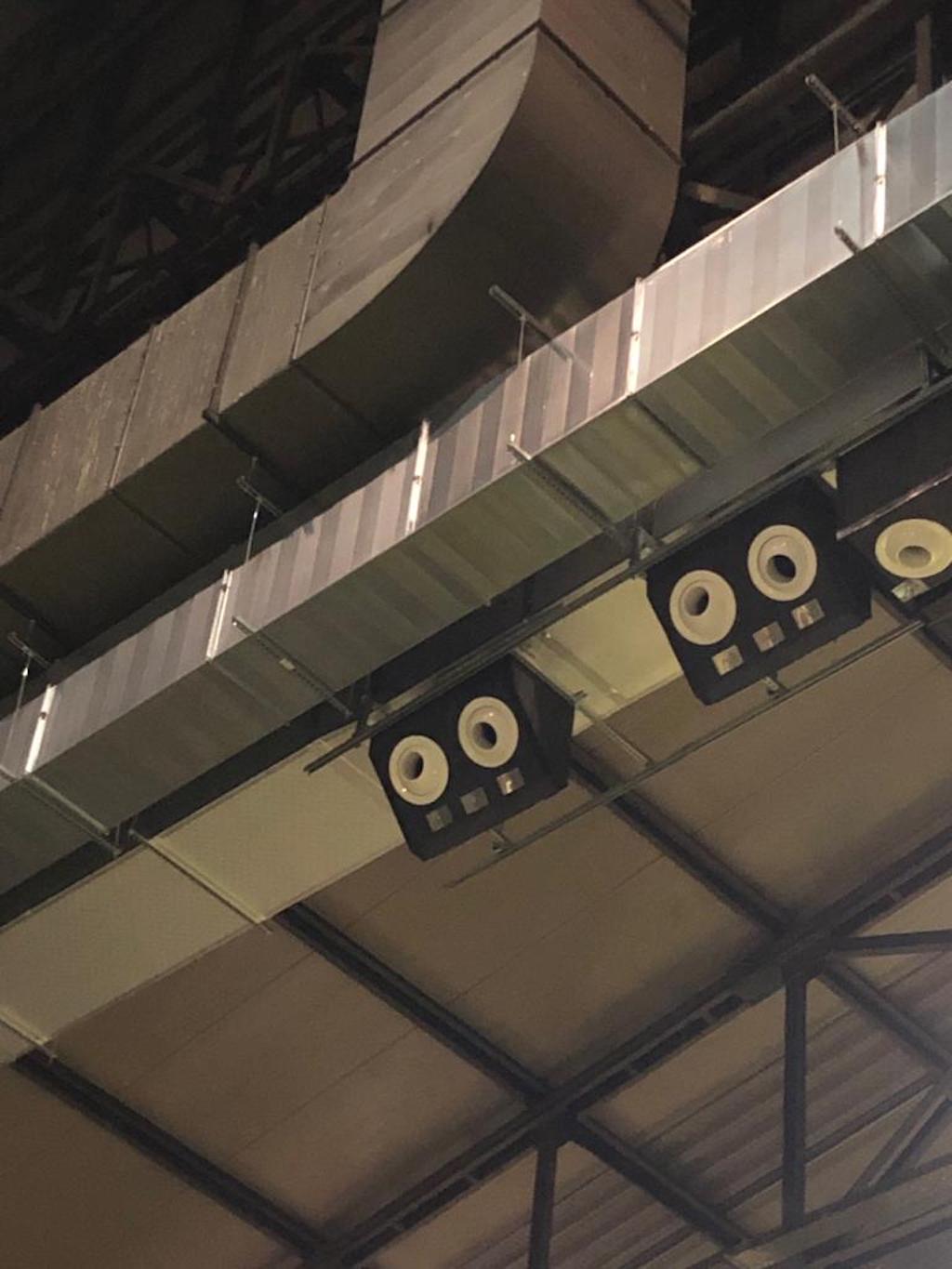

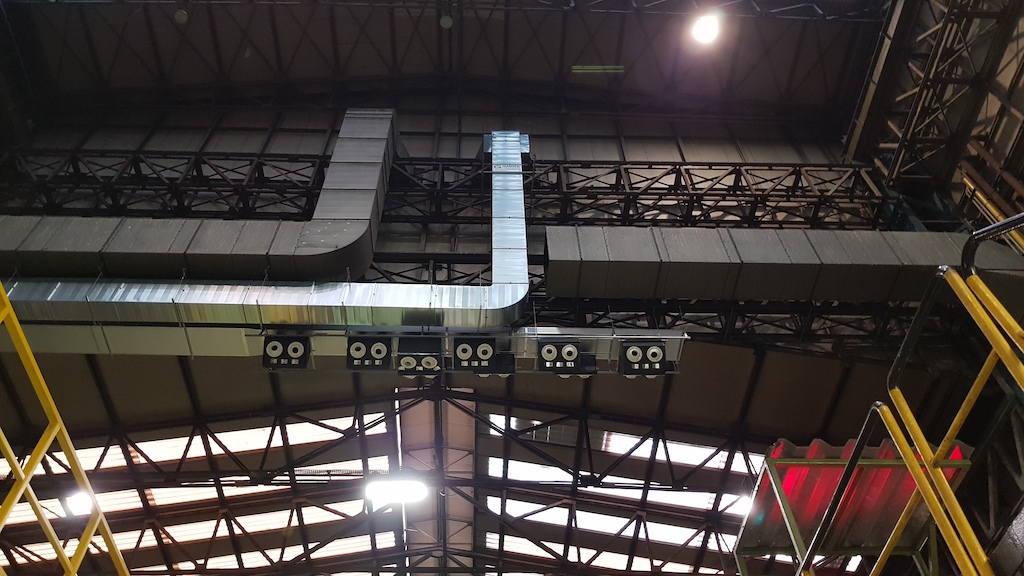

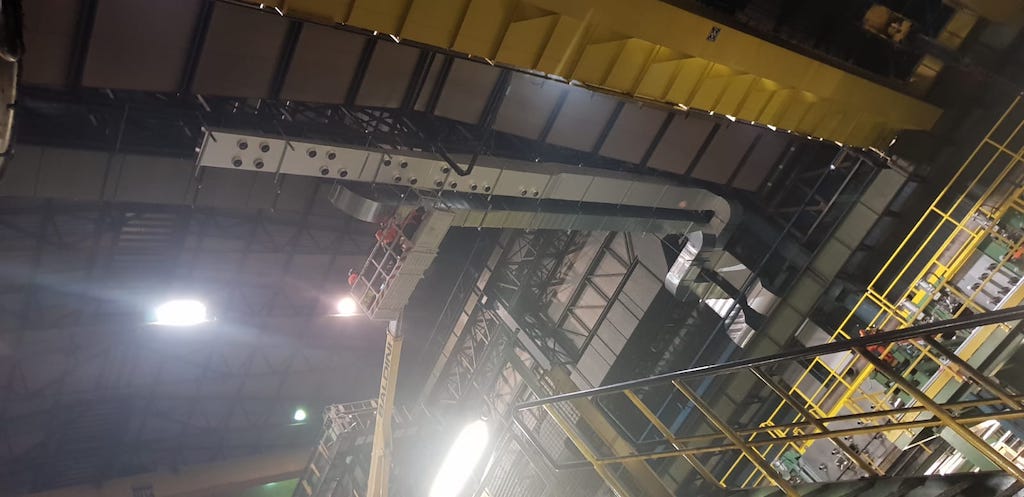

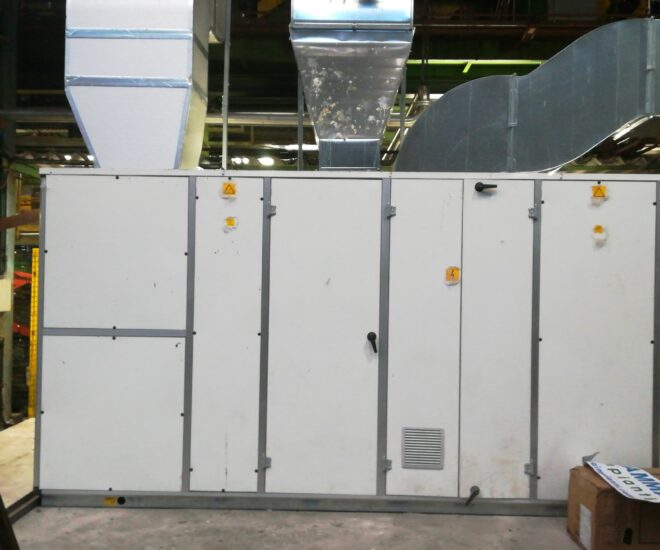

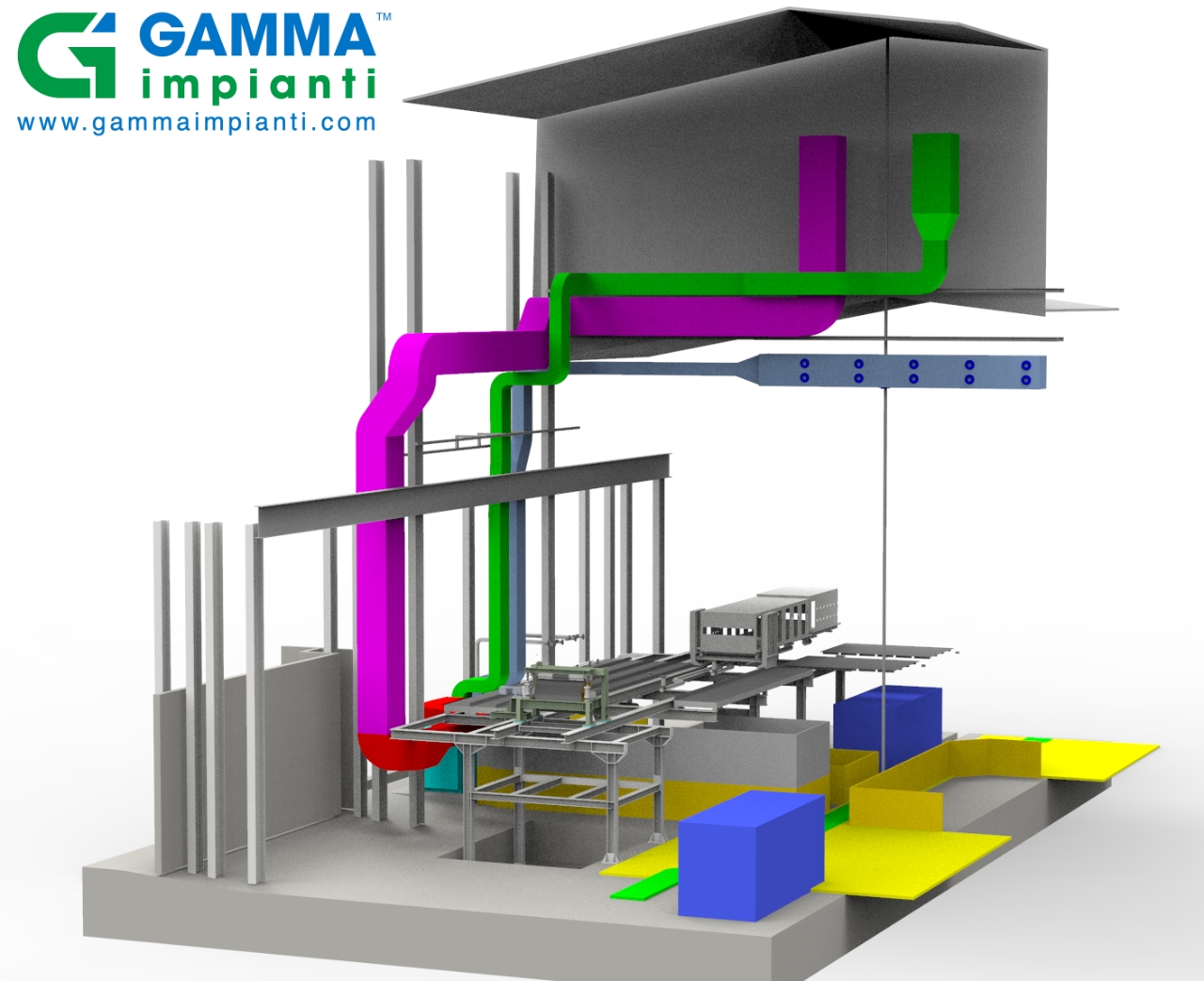

| La soluzione che viene proposta in casi come quelli appena descritti, è la progettazione e l’installazione di un impianto di raffrescamento industriale alimentato da un condizionatore industriale indipendente in configurazione solo freddo, a tutta aria esterna. Oltre alla macchina installata all’interno del fabbricato, il progetto prevede diverse linee di canali costruiti a misura, per l’immissione dell’aria climatizzata nei reparti e per l’aspirazione di quella esterna da trattare. Punto saliente dell’impianto di raffrescamento industriale: la mandata dell’aria viene effettuata in modo puntale e ben definito grazie all’utilizzo di ugelli a lancio profondo montati sul canale di mandata ad un’altezza di circa 12 metri da terra. Nell’immagine sotto in giallo le aree di lancio degli ugelli. |  |
Progettazione e sviluppo
Dopo un’attenta analisi delle esigenze produttive del committente e del layout produttivo, il nostro ufficio tecnico ha sviluppato il progetto dell’impianto di raffrescamento industriale articolato nei seguenti punti:
- Dimensionamento delle potenze frigorifere necessarie in funzione dei carichi termici da smaltire e delle temperature di progetto

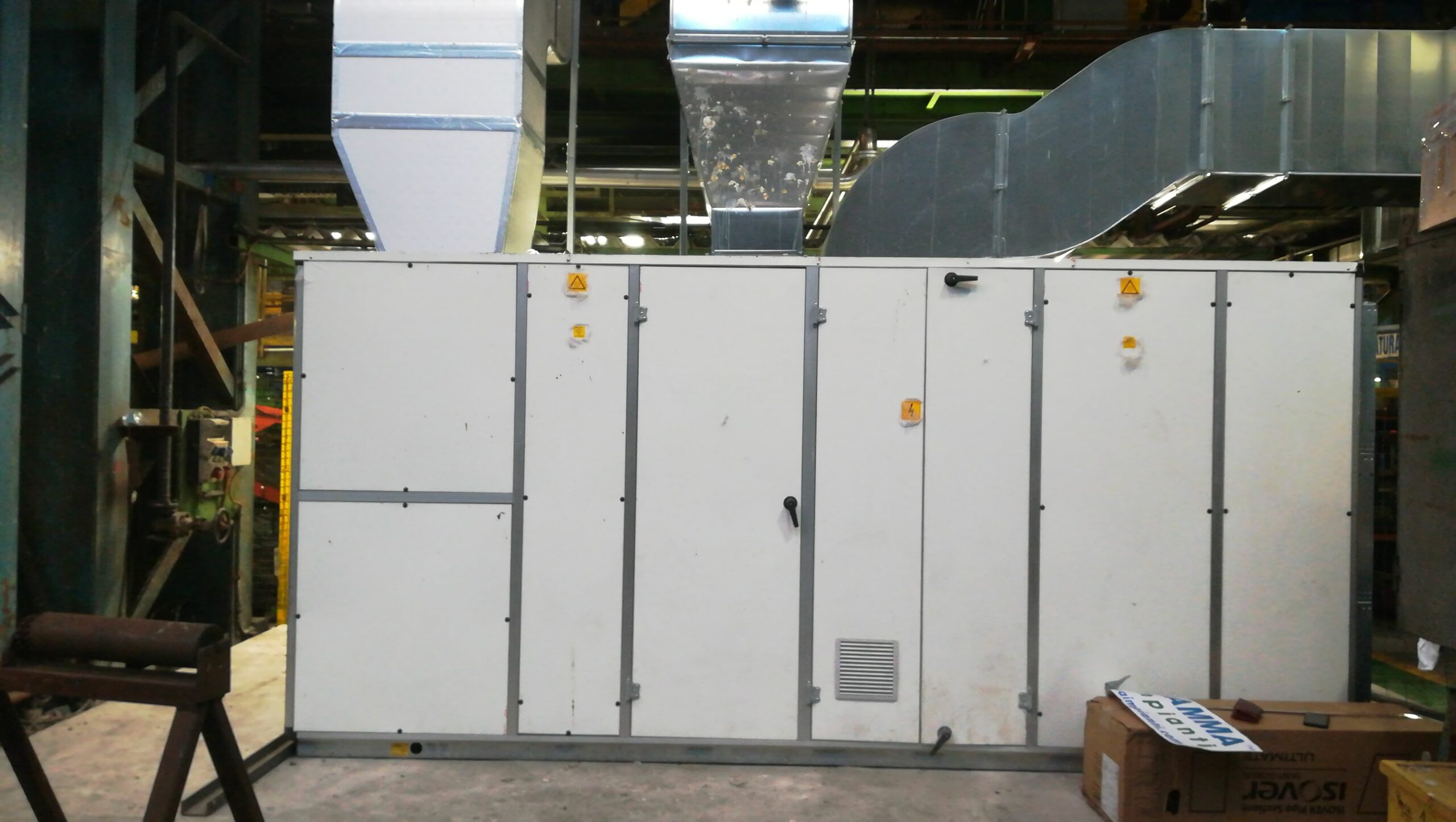

- Progettazione del condizionatore industriale monoblocco indipendente

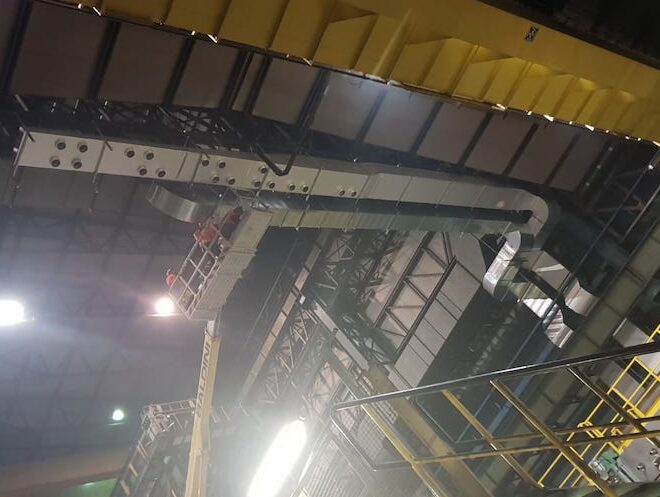

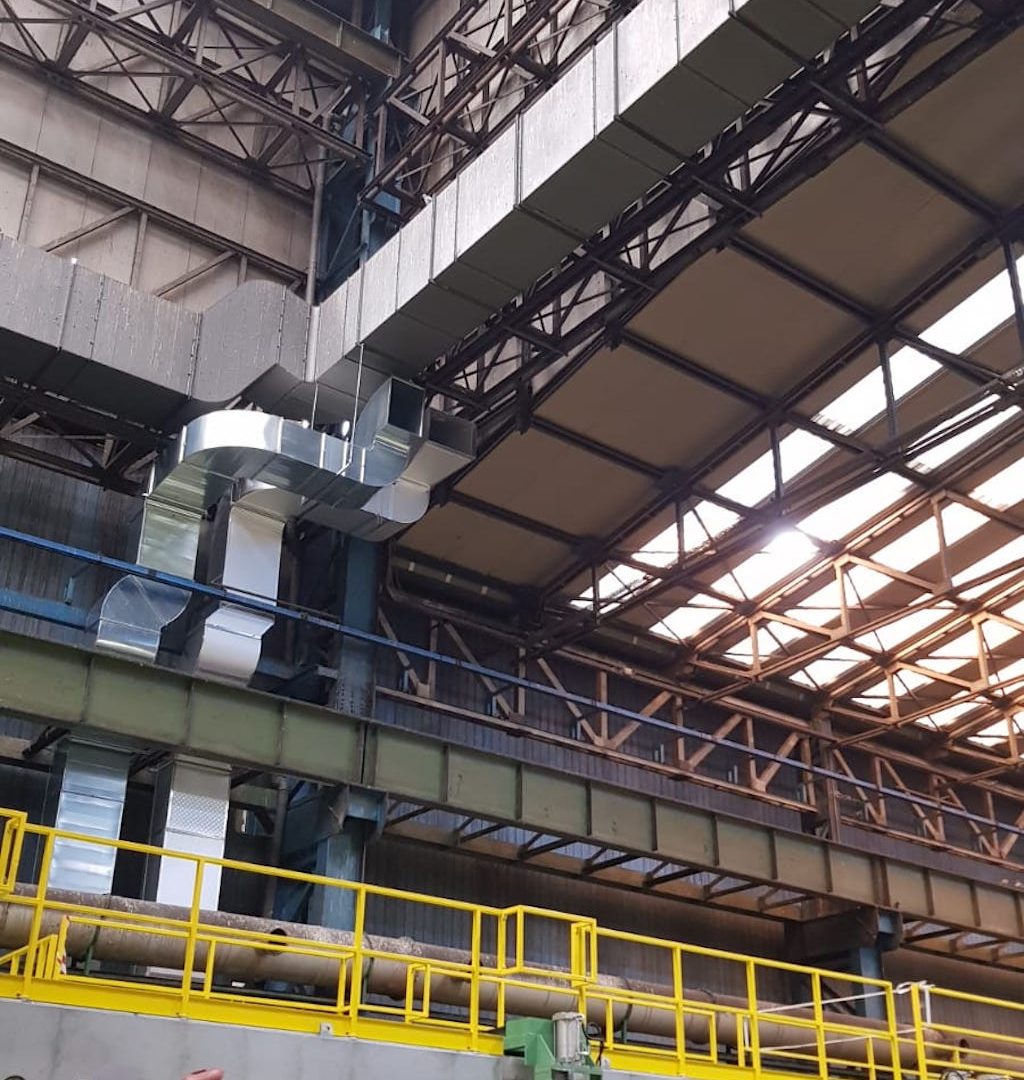

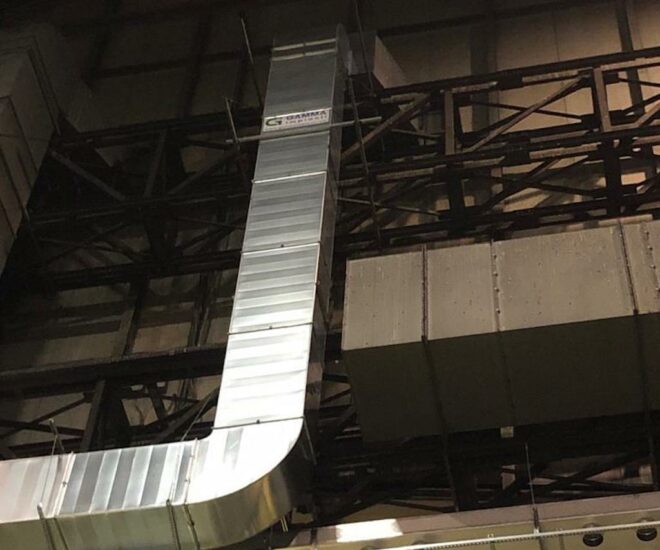

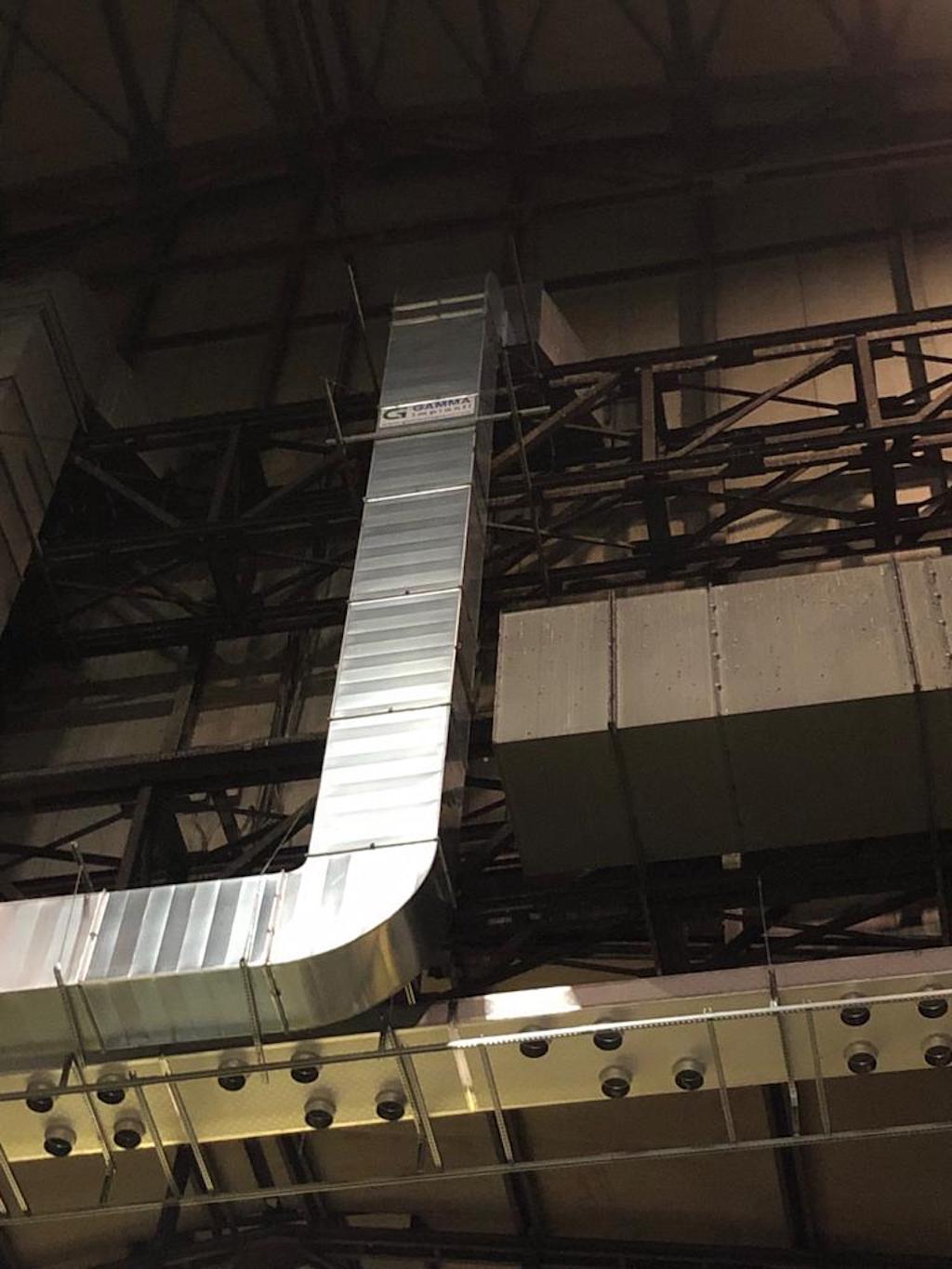

- Progettazione del circuito di canali realizzati in alluminio pre-isolato per la mandata dell’aria agli ugelli diffusori
- Dimensionamento dei diffusori ad ugello, in collaborazione con il produttore
- Progettazione e costruzione di tutti gli staffaggi speciali realizzati a misura in modo da integrarsi nel contesto impiantistico presente
- Progettazione dell’impianto elettrico di alimentazione del quadro a bordo macchina, di collegamento delle sonde e per il controllo dell’impianto

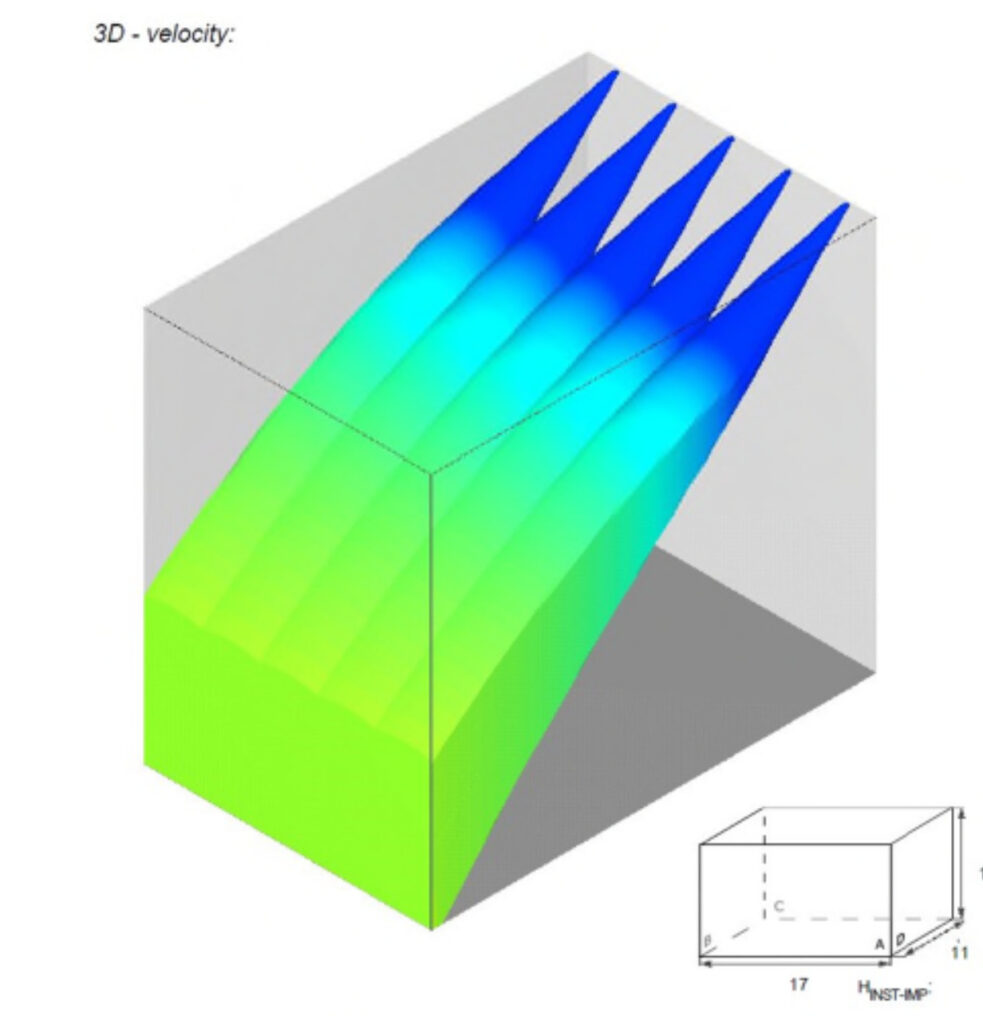

Dettaglio del flusso di raffrescamento
