Sistema di monitoraggio ambientale per impianti di aspirazione
25 febbraio 2018

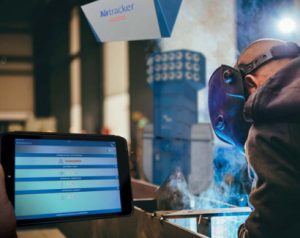

Airtracker è un innovativo dispositivo progettato per il monitoraggio ambientale negli impianti di aspirazione e la conseguente riduzione dei livelli di VLEP  grazie all’avviamento certificato in caso di presenza polveri.  Può essere facilmente installato negli ambienti di lavoro e produzione come officine meccaniche, capannoni e  fabbricati in genere, con possibile integrazione negli impianti di aspirazioni di nuova progettazione oppure in quelli esistenti.
Grazie  alle sue caratteristiche Airtracker è in grado di monitorare in continuo l’ambiente di lavoro ed contribuendo in modo fondamentale a contrastare  il rischio chimico e gli altri pericoli ambientali  per i lavoratori poiché vengono  misurati in tempo reale  concentrazione istantanea di polveri nell’aria, temperatura / umidità e livello sonoro.

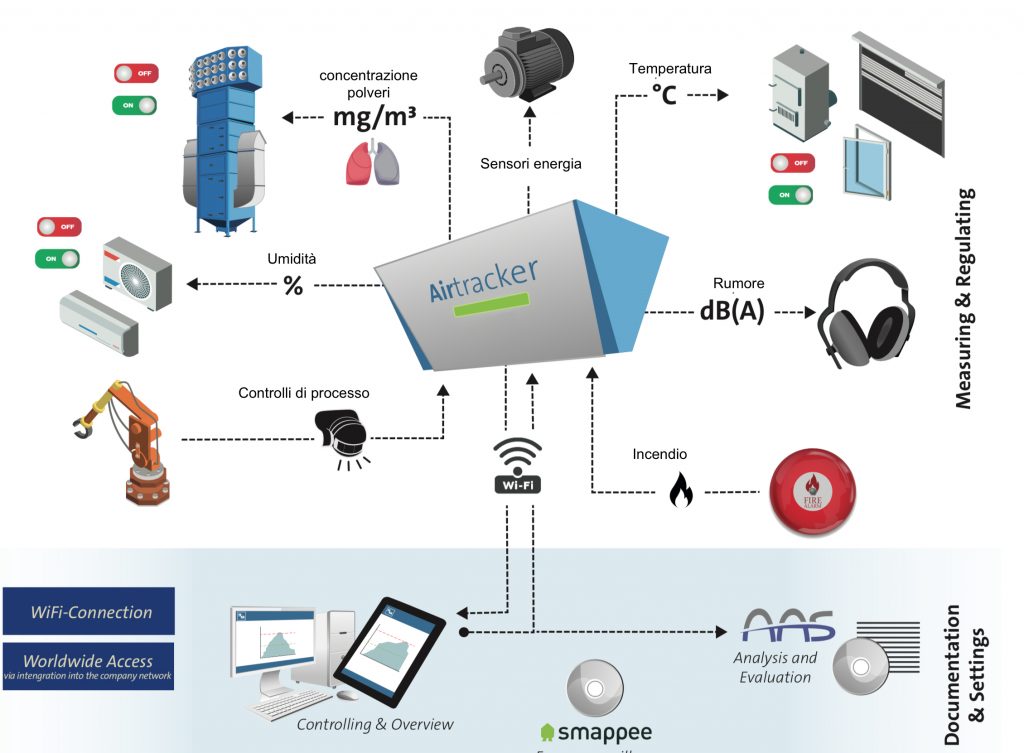

Il sistema oltre a misurare i valori è in grado di  comunicarli via Wi-fi ai responsabili della sicurezza in modo da monitorare in remoto l’ambiente di lavoro ma soprattutto può essere collegato ed integrato con impianti di aspirazione o ventilazione e moltissimi altri dispositivi diventando uno strumento perfetto per un progetto di industria 4.0, come si vede dallo schema.

Sistema di monitoraggio ambientale per l'industria



Esempio pratico di utilizzo

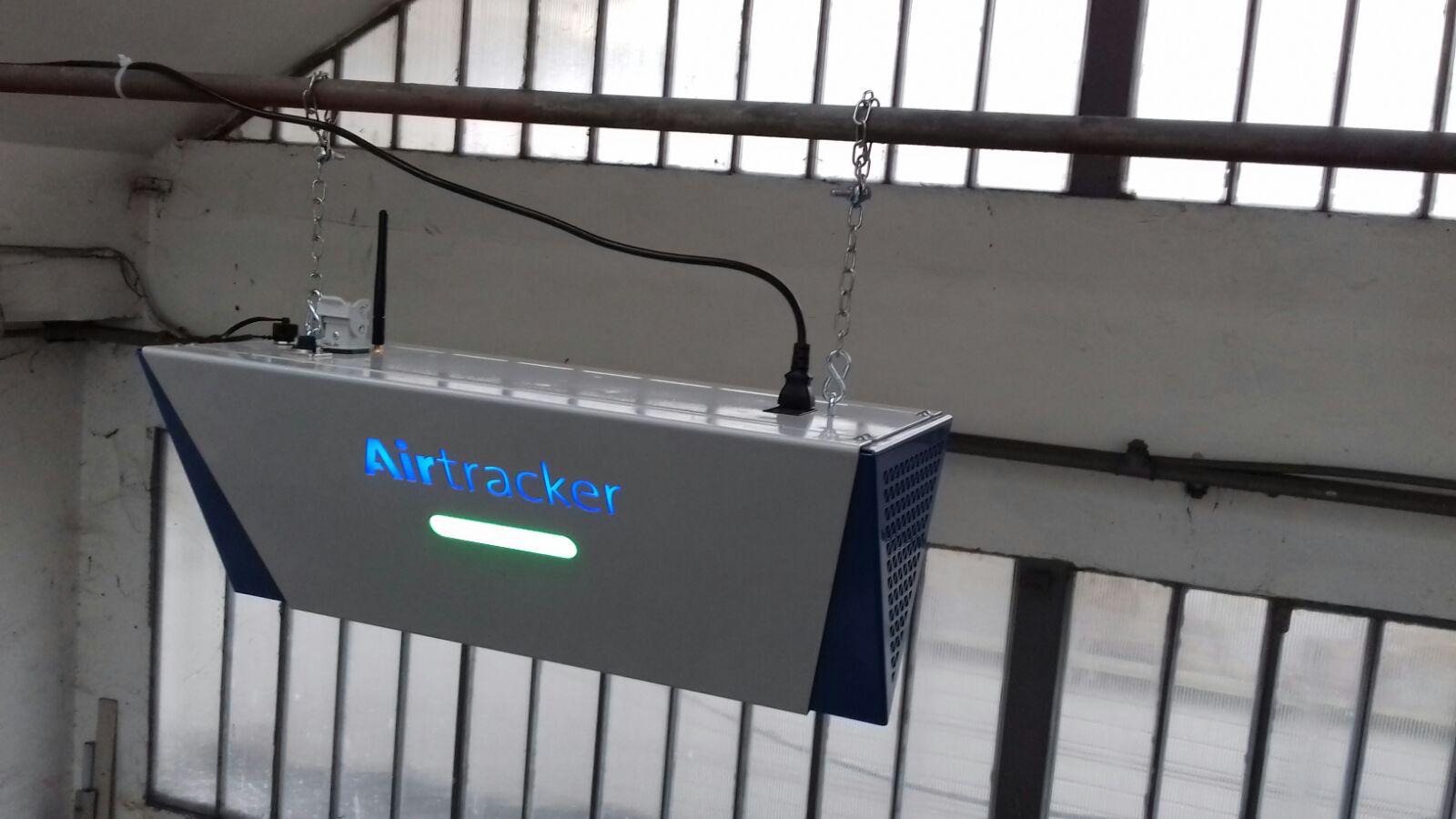

Installato a parete o a soffitto, effettua il monitoraggio ambientale in automatico ed al raggiungimento del valore massimo impostato di  polveri sottili e fumi nell’aria (impostabile tra 0 mg/m3 a 15 mg/m3)  avvia   la ventilazione forzata del locale, apre finestre motorizzate oppure  le serrande dell’impianto di aspirazione, permettenrdo così di espellendo all’esterno  fumo e polveri di saldatura, molatura o altri agenti inquinanti, per poi spegnere i ventilatori  una volta che il livello di polveri è ritornato nella soglia prevista dalle normative, risparmiando energia.Sensore presenza polveri officina per gestione impianti di aspirazione ventilazione industriale

Come comunica
– Una barra LED con funzione semaforo indica lo status attuale della concentrazione di polveri fini nell’aria ambiente.

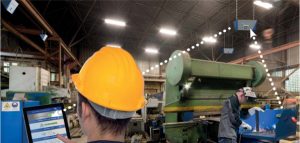

– Per mezzo di qualsiasi dispositivo con funzionalità Internet (smartphone, tablet, PC) è possibile collegarsi con l’Airtracker tramite Wi-Fi o LAN. Utilizzando una app/web app, è possibile visualizzare i valori della temperatura ambiente, dell’umidità dell’aria, della concentrazione di polveri fini e del livello di emissioni acustiche.
– Il dispositivo è equipaggiato con due entrate digitali disponibili per il collegamento di componenti esterni (Fire Detection e Process Control) e con 3 contatti puliti che possono essere utilizzati per l’integrazione di ventilatori, filtri o  apparecchiature simili.

Sensore presenza polveri officina per gestione impianti di aspirazione ventilazione industrialeSensore presenza polveri officina per gestione impianti di aspirazione ventilazione industriale

Dati tecnici

Funzioni·  Misurazione della densità di particelle nell’aria ambiente

·  Misurazione della temperatura e dell’umidità dell’aria nell’aria ambiente

·  Misurazione del livello di emissioni acustiche

·  Display LED (rosso, giallo, verde) ad alta visibilità

·  3 contatti puliti per collegamenti esterni

·  2 entrate digitali

·  Visualizzazione e lettura dei dati di misurazione su telefono mobile

·  Attivazione e disattivazione tramite telefono mobile

·  Indicazione dell’attivazione (standby) tramite scritta Airtracker retroilluminata in colore blu

Wi-Fi standard2.4 GHz IEEE 802.11n
Dimensioni570 mm x 250 mm x 223 mm (largh. x prof. x alt.)
Pesoca. 12 kg
Tensione di alimentazione230/110 VAC, 50/60 Hz

Valori misurati

Temperaturasettore di misurazione da -10°C a + 60°C (precisione ± 1°C)
Umidità dell’ariada 10% a 80% (precisione ± 5%)

da 80% a 95% (precisione ± 7%)

Misurazione polvere fine

Dimensioni particelleda 0,5 µm
Densitàda 0 mg/m3 a 15 mg/m3 (precisione ± 0,1 mg/m3)
Emissioni acustiche40 dB bis 110 dB (precisione ± 5 dB)



Contattate il nostro ufficio tecnico commerciale per avere maggiori informazioni, conoscere le possibili applicazioni ed i costi di acquisto o di noleggio.
