Descrizione


estrazione ed immissione aria in cabine di verniciatura

Richiesta del cliente

Progettazione e realizzazione di impianti per l’estrazione e  l’immissione aria in cabina di verniciatura industriale, durante la produzione della lamiera.

Note particolari

La fase di engineering deve considerare che tutti i componenti degli impianti saranno da spedire per successivo montaggio in sito produttivo all’estero. Per questo motivo il nostro ufficio tecnico progetta minuziosamente ogni singolo componente.

Progettazione

Dimensionamento delle corrette velocità dell’aria in attraversamento nei canali di aspirazione e mandata, con conseguente calcolo delle perdite di carico complessive in funzione del percorso tubi e dei vari componenti dell’impianto, tutti progettati a misura secondo le dimensioni consentite dal contesto produttivo.

La fase di estrazione e aspirazione dalla linea di verniciatura prevede canali di ripresa dell’aria all’interno delle spalle macchine a sezione rettangolare realizzati con lamiera zincata 20/10 saldata con giunzioni a flangia, completi di griglie di ripresa in lamiera forata e di  plenum laterali con tubazioni flessibili per allacciamento a  cappe aspiranti  a bordo linea.   Sono previste valvole a paletta e serrande tagliafuoco REI120 in versione motorizzata.

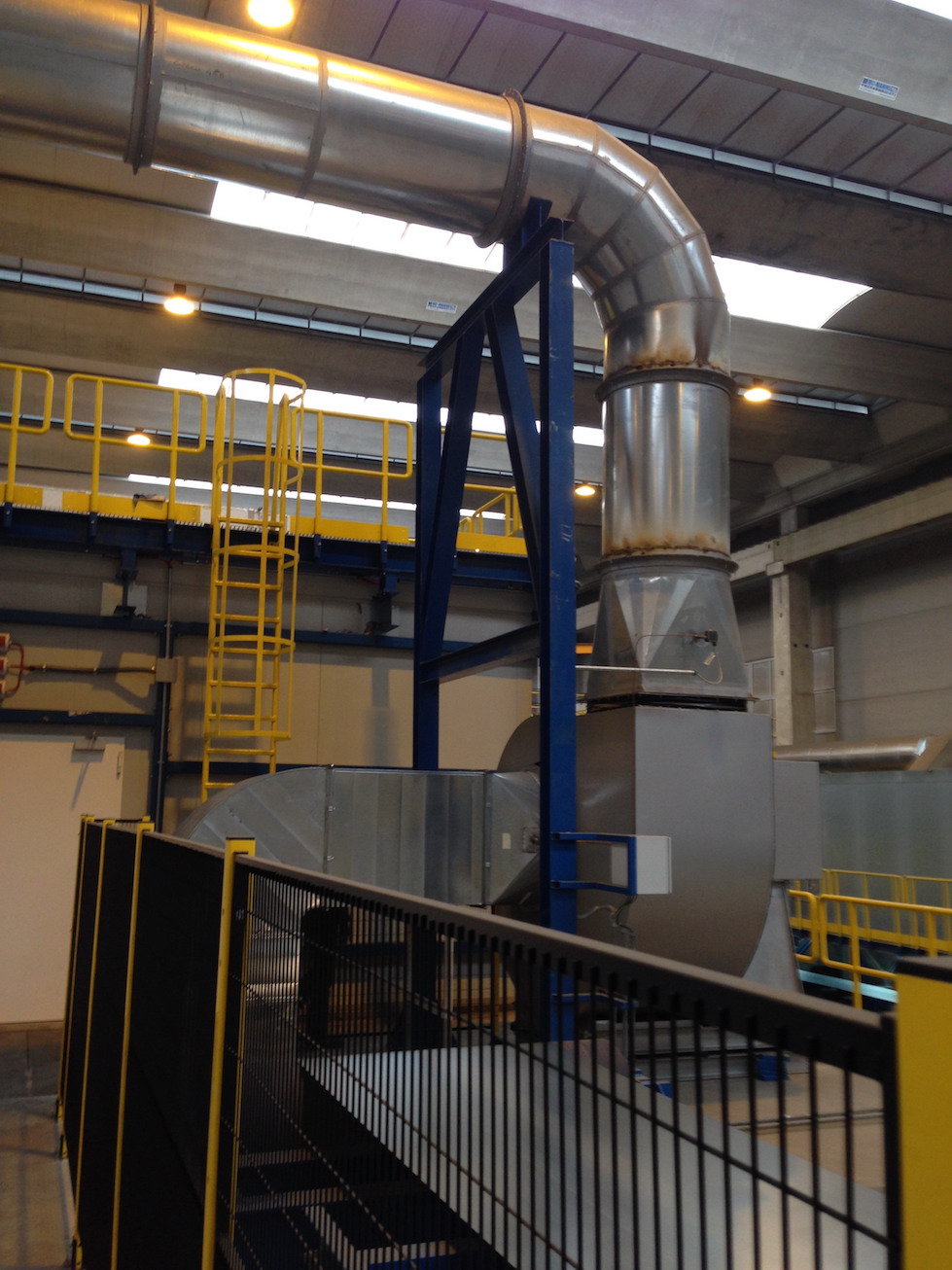

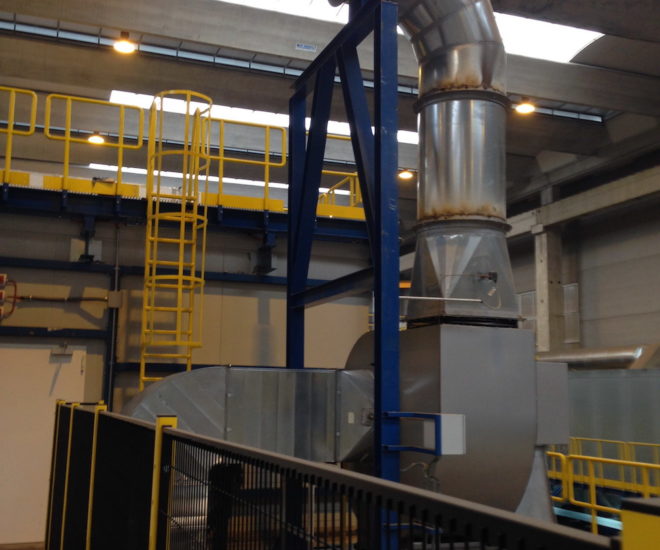

Selezione del ventilatore centrifugo a semplice aspirazione condiderando la portata complessiva impianto e le perdite di carico dei sistemi collegati.

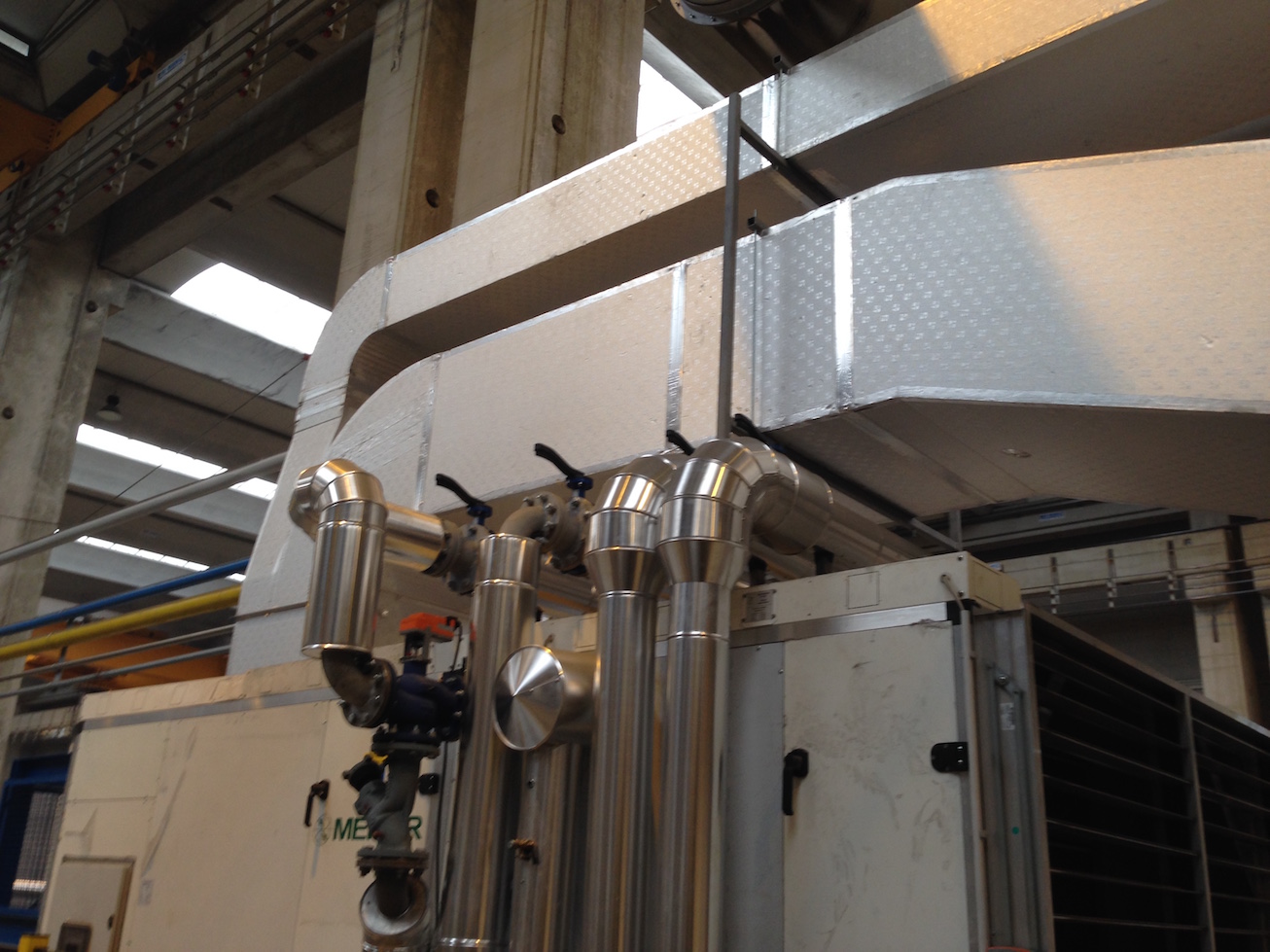

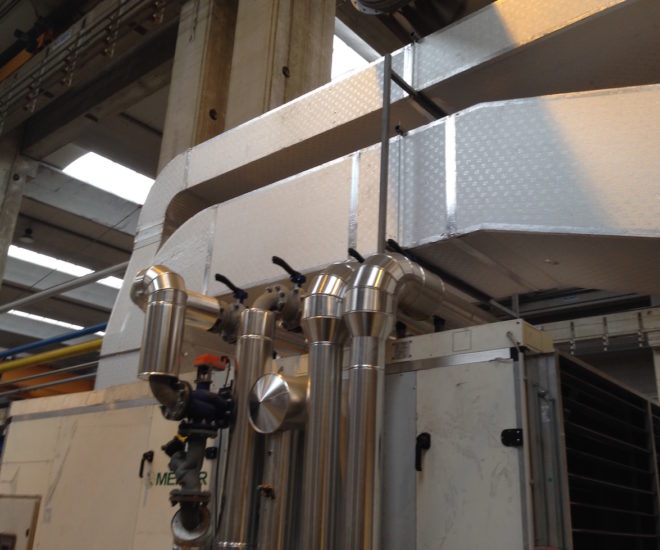

La fase di immissione  in cabina di verniciatura prevede il trattamento dell’aria esterna attraverso una UTA con portata di circa 50.000 mc/h.  Le canalizzazioni di mandata, dal gruppo di trattamento aria fino ai plenum diffusione aria all’interno della cabina sono  realizzate con pannelli sandwich di 21 mm con copertura sui due lati in alluminio goffrato e parte interna in schiuma ad alta densità.

Sono previste serrande tagliafuoco REI120 in versione motorizzata, serrande di taratura ad alette contrapposte.

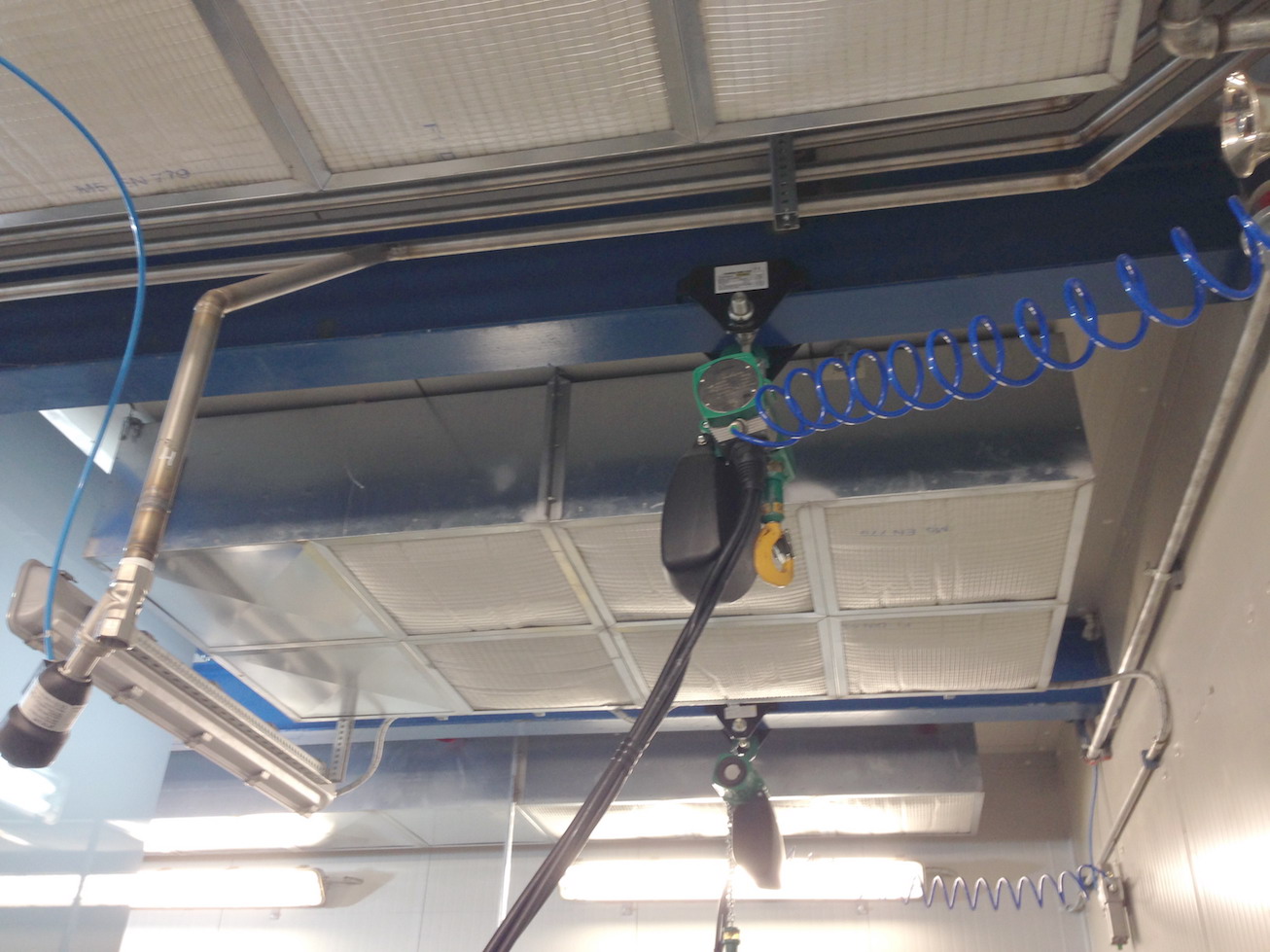

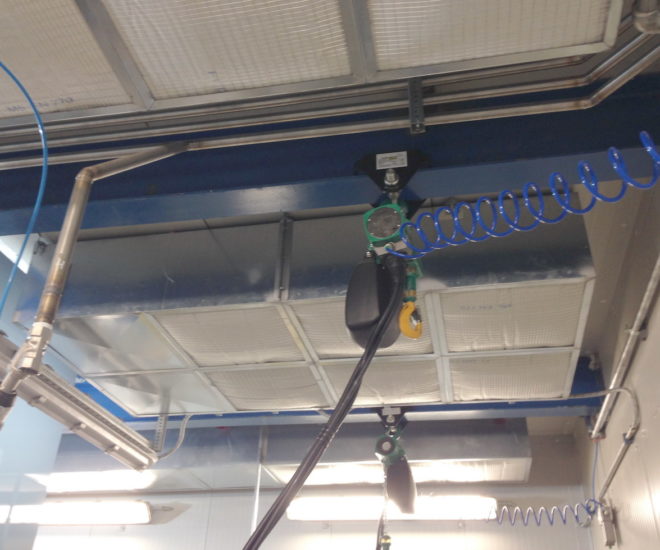

L’aria filtrata e trattata viene immessa attraverso collettori orizzontali di diffusione aria nel locale, dotati di celle filtranti piane speciali per questa applicazione, resistenti ad alta velocità e pressione media.
