Aspirazione polveri di marmo per ridurre rischi e danni a persone e attrezzature

Durante le fasi di taglio del marmo, ma anche nel corso della smerigliatura e della levigatura di pietre e inerti,  le polveri  rilasciate nell’aria sono molto pericolose; l’inalazione di queste polveri di marmo porta a respirare silice ed a lungo può comportare delle conseguenze molto dannose.

Infatti, in seguito all’aspirazione di queste polveri di marmo nocive può sorgere la silicosi professionale, malattia particolarmente grave per i polmoni. Se il datore di lavoro non prevede delle misure adeguate per ridurre la dispersione delle polveri le conseguenze possono essere molto pericolose.

Download

3.02 MB
Video
Richiedi un preventivo o contattaci

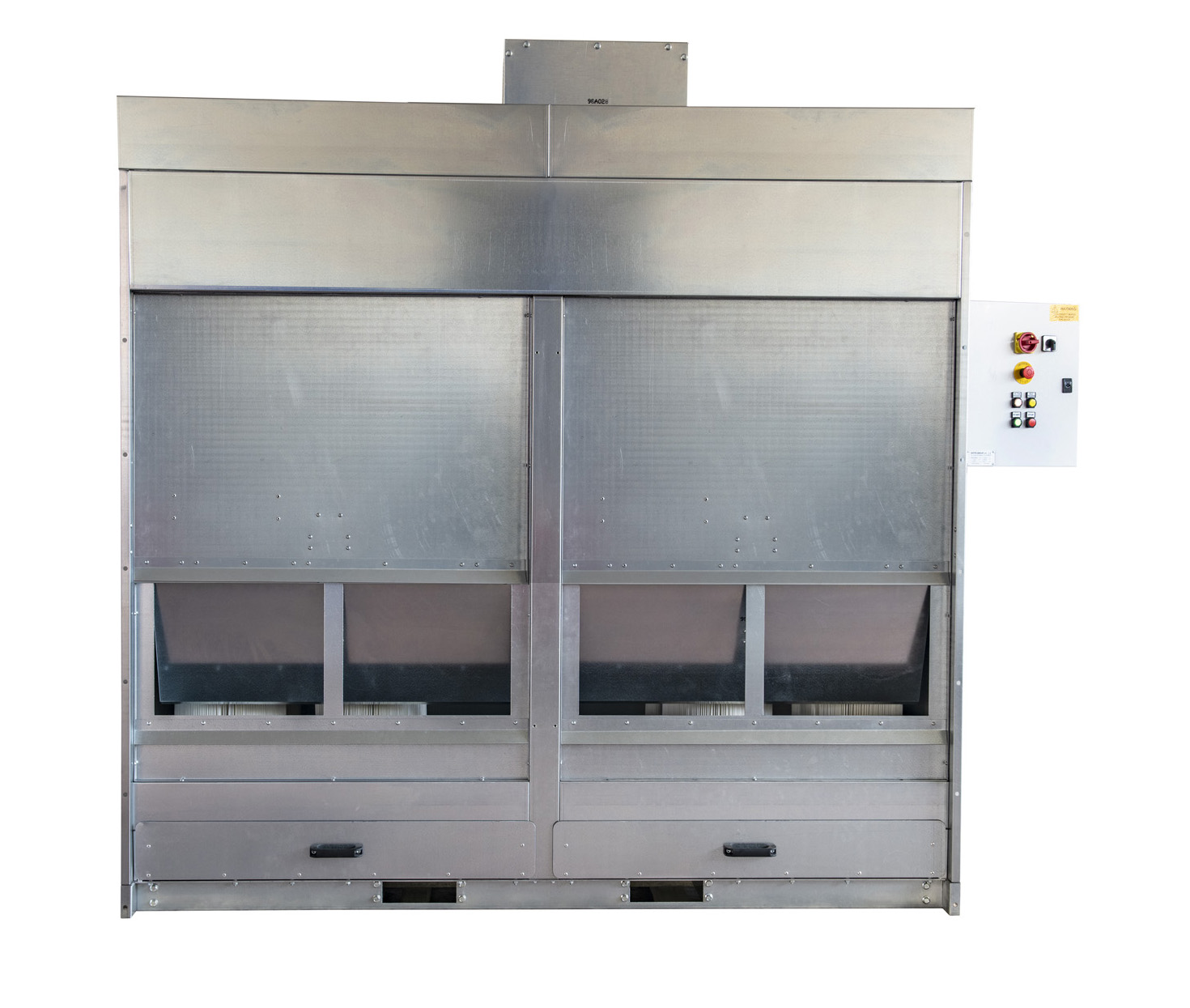

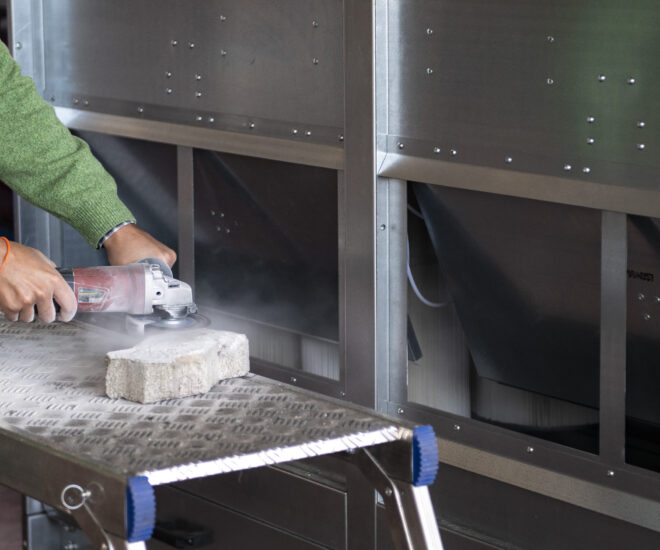

La cabina di aspirazione e filtrazione polveri  WFD-ST è specificatamente progettato per bonificare gli ambienti di lavoro dove vengono eseguite l lavorazioni a secco di inerti  come il taglio del marmo e pietra, con conseguente dispersione in ambiente di micropolveri molto pericolose per la salute degli operatori e dannose per le apparecchiature elettriche ed i macchinari.

Funzionamento semplice ed efficace

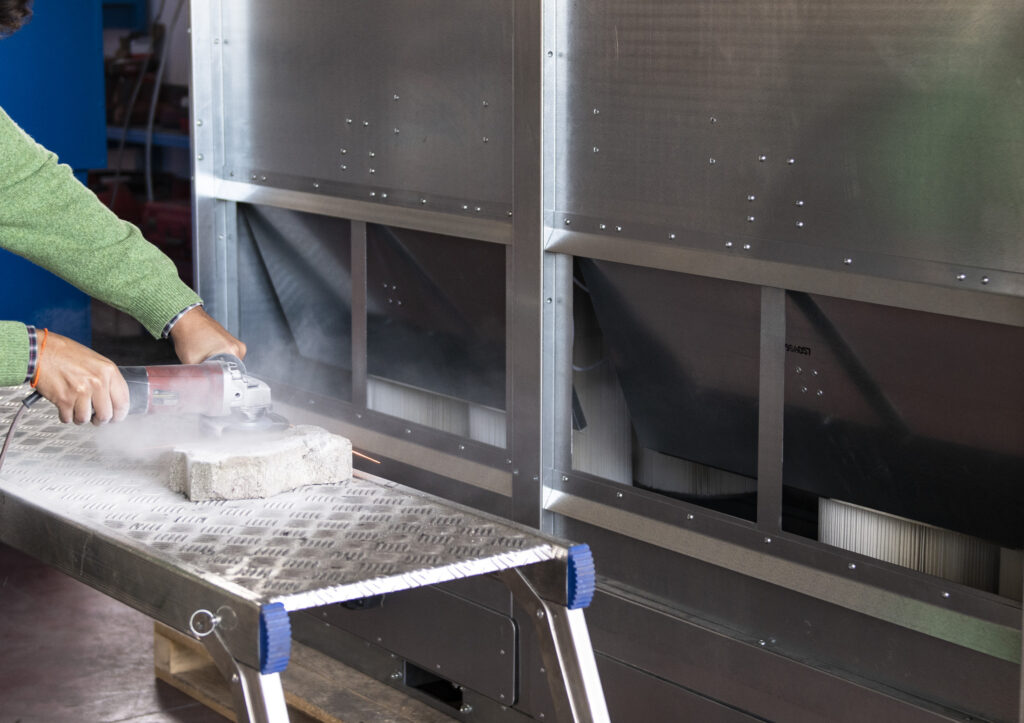

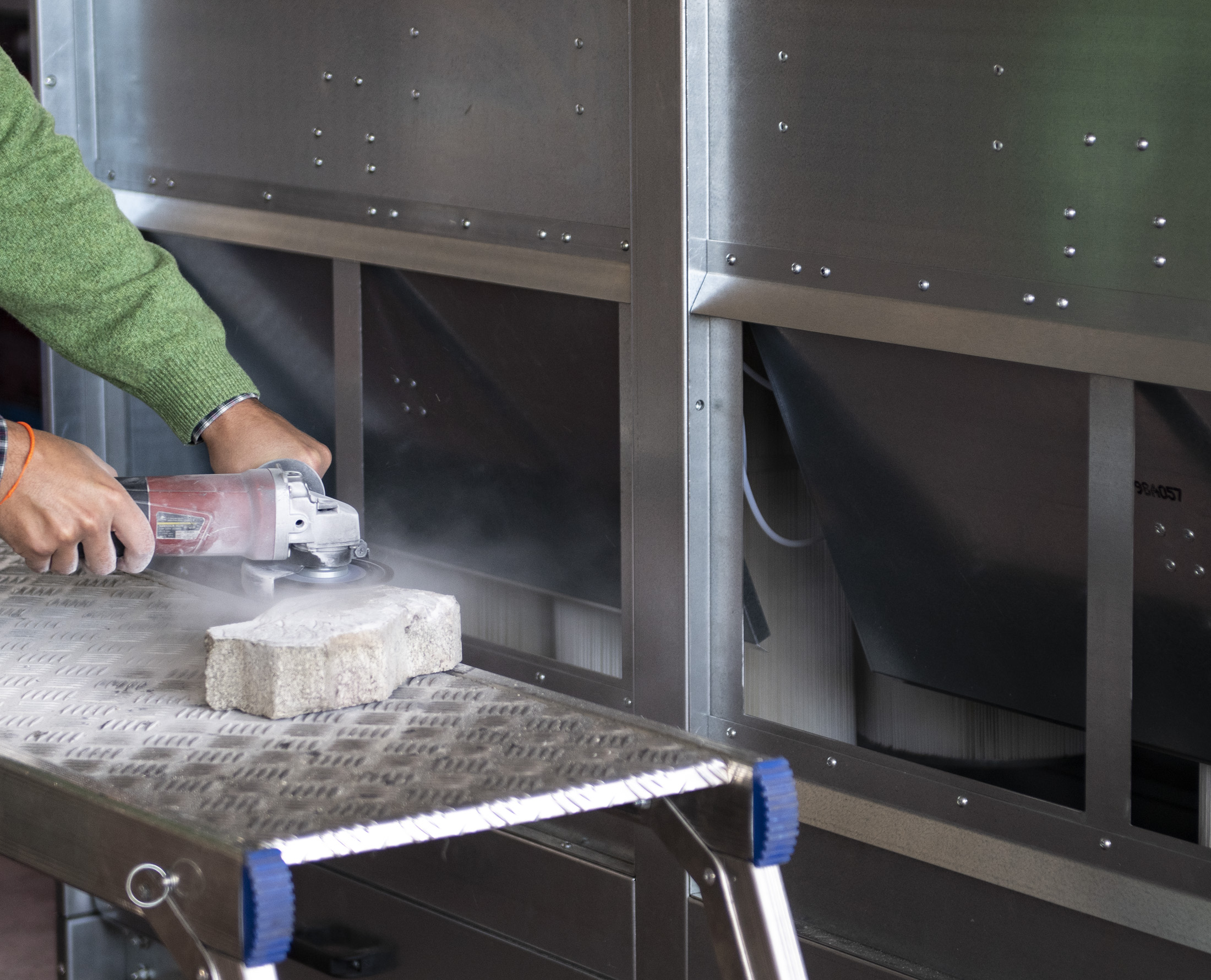

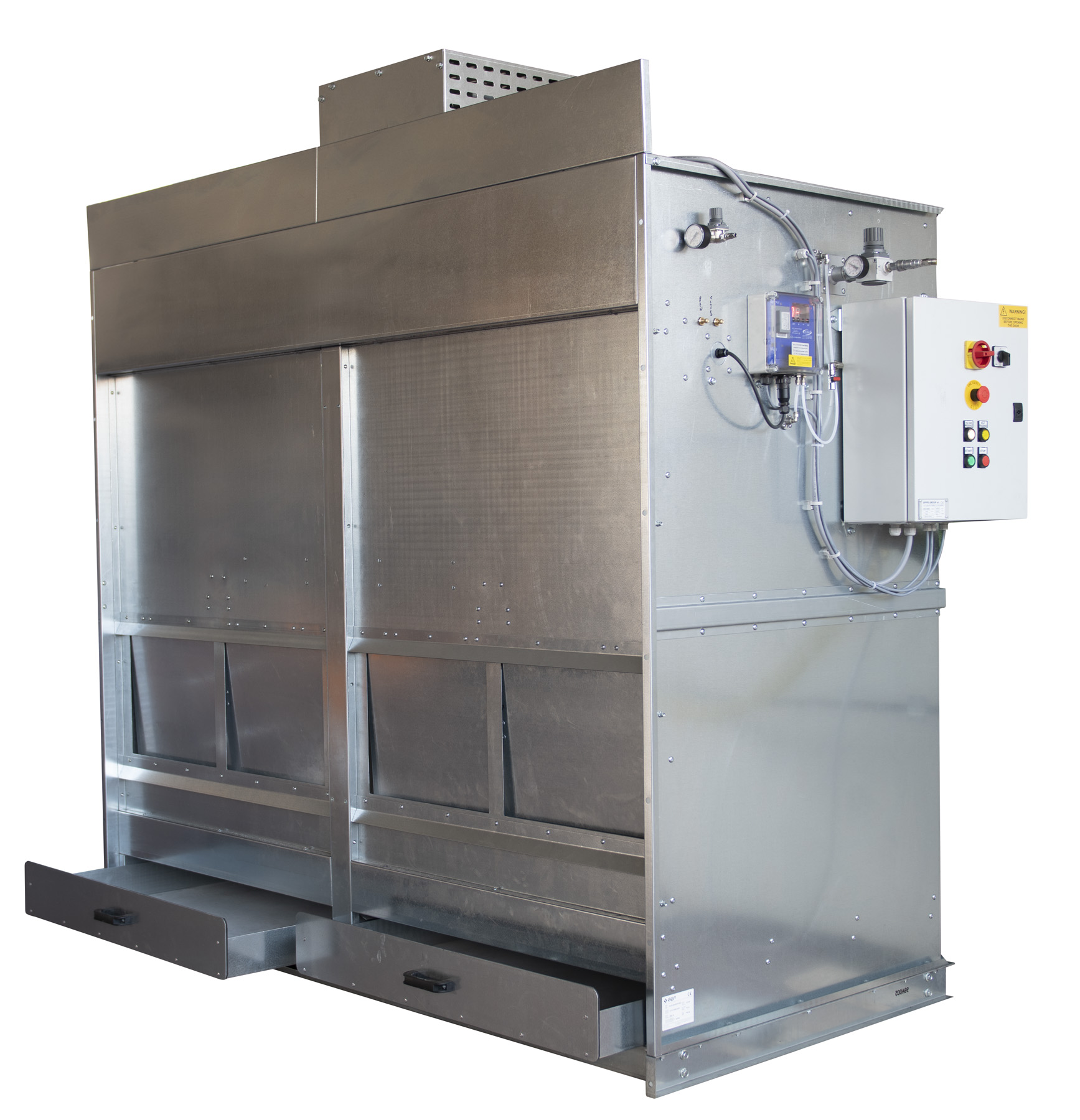

La polvere aerodispersa viene aspirata frontalmente dalla cabina che forma un armadio davanti al quale è possibile attrezzare una zona di lavoro sicura per operatori ed ambiente.

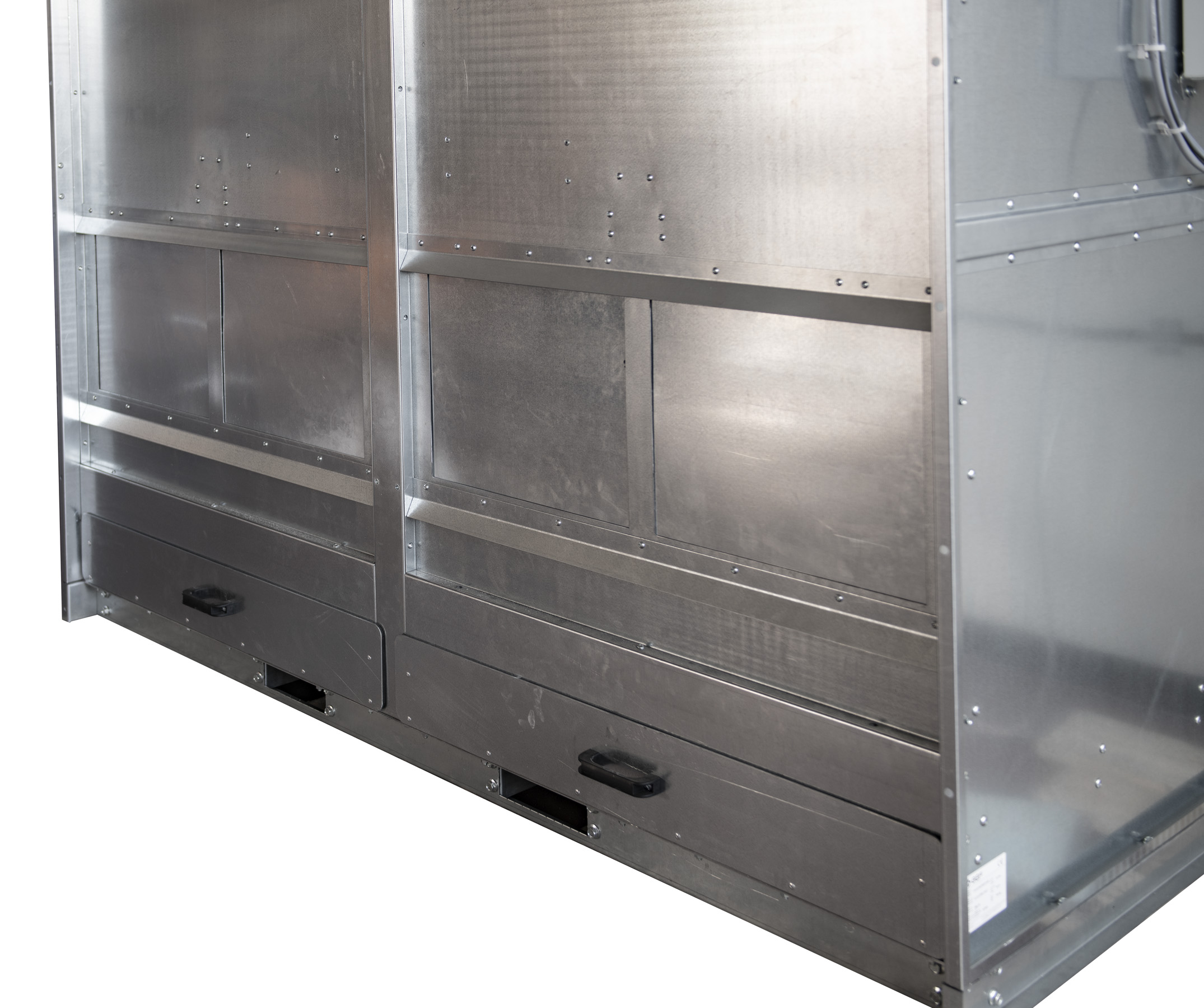

Le particelle più grosse e pesanti vengono raccolte negli appositi cassetti, mentre l‘aria aspirata con le micropolveri volatili  viene filtrata dalle cartucce filtranti e successivamente viene espulsa verso l’esterno  dall’elettroventilatore integrato nel sistema.

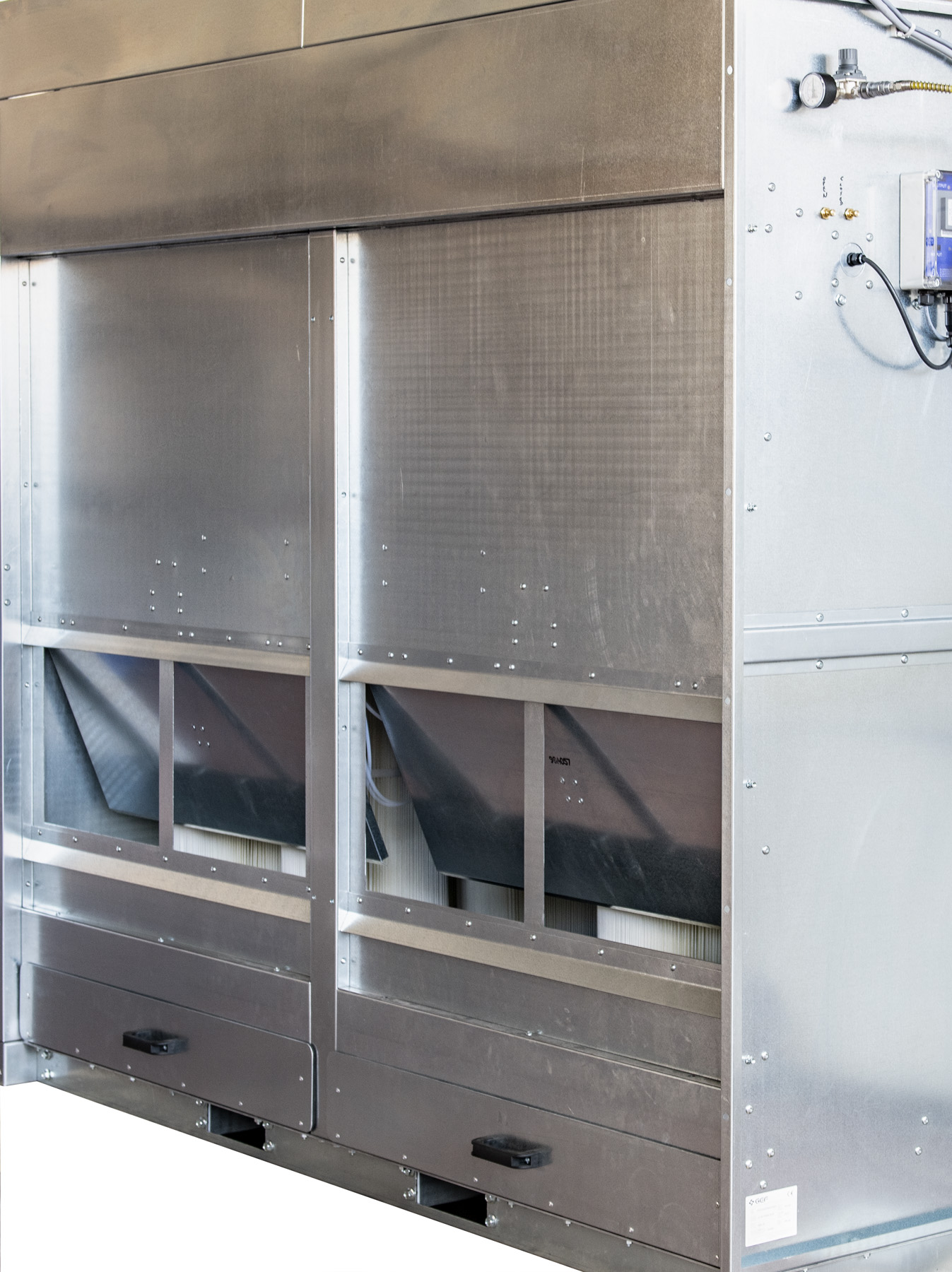

Esclusivo sistema a frontale aspirante dinamico

Il sistema di captazione dinamico è dotato di paratie frontali ad apertura/chiusura automatica, con importanti vantaggi operativi :

  • fori di aspirazione realizzati all’altezza di lavoro necessaria
  • dimensionamento specifico per la tipologia di polveri da lavorazione pietra
  • elevata velocità di captazione della polvere
  • protezione delle cartucce da un’aggressione diretta della polveri aspirate
  • evitano la fuoriuscita delle polveri durante la post pulizia finale

Il funzionamento è semplice ed affidabile, garantito da attuatori pneumatici :

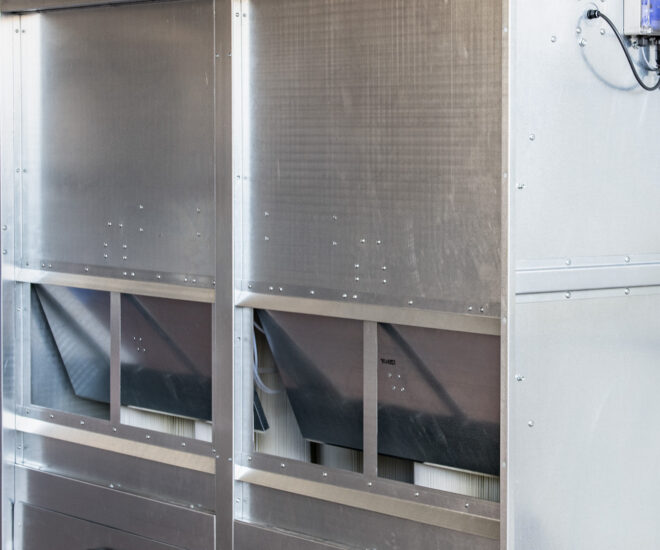

  1. all’avvio dell’aspirazione le paratie si aprono inclinandosi verso l’interno e formando così un deflettore aerodinamico
  2. allo spegnimento dell’aspirazione le paratie si chiudono per contenere le polveri all’interno del sistema durante gli spari di post pulizia a ventilatore spento

Costruzione robusta ed affidabile

Tutti i componenti sono costruiti in robusta lamiera zincata di prima scelta, lavorati con punzonatrice a controllo numerico e pressopiegati con piegatrice a 6 assi computerizzata. La lamiera zincata rispetto a quella verniciata è garanzia nel tempo di durata e resistenza. I pannelli sono guarniti con sigillanti siliconici ed imbullonati tra loro con bulloni ad alta resistenza.

Filtrazione efficace e sicura

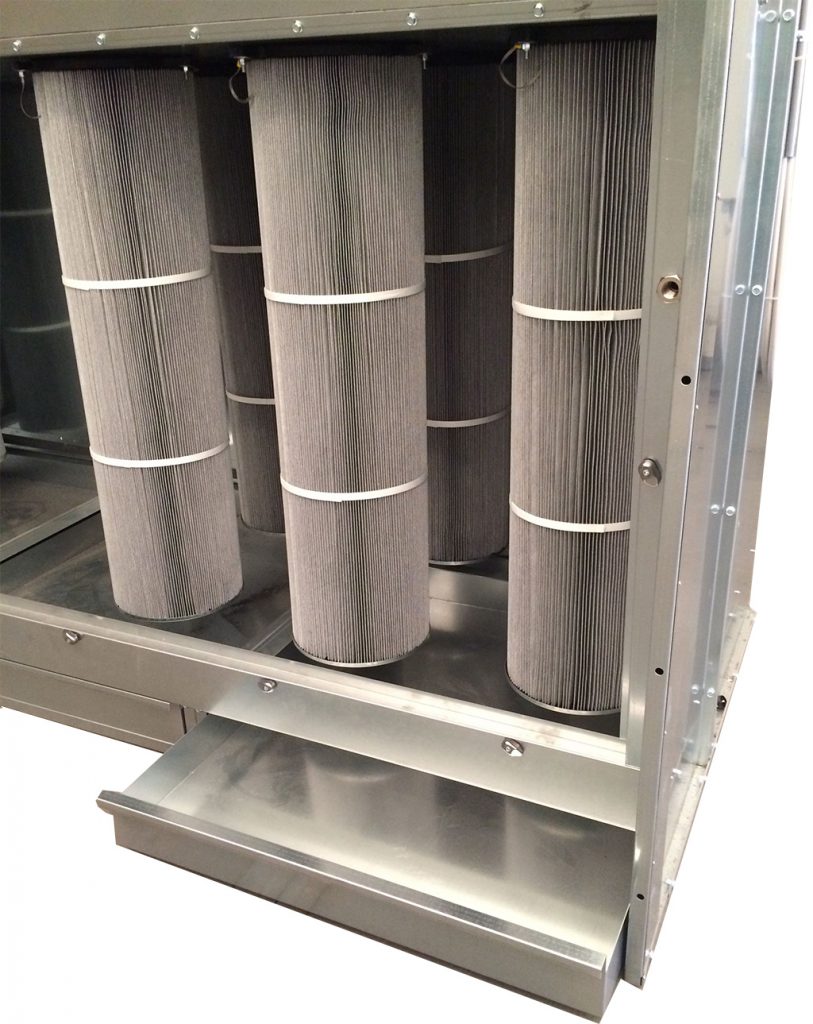

Cabina aspirante di carteggiatura e molatura con filtri a cartucce e cassetti di raccolta polveri Le cartucce filtranti integrate nel sistema di aspirazione hanno un efficienza di filtrazione del 99% come richiesto dalle normative e  sono costruite in tessuto filtrante in poliestere antistatico con rivestimento in teflon, garanzia di durata ed efficienza con le polveri da lavorazione a secco di inerti, marmi e pietre. Le cartucce presentano una guarnizione in gomma di tenuta e un fissaggio con appositi ganci che permettono di smontarle rapidamente per una facile manutenzione. La pulizia automatica delle cartucce con controlavaggio di aria compressa è completamente automatizzata,  grazie ad un economizzatore digitale integrato che gestisce  la parte  pneumatica con controllo digitale della pressione differenziale da trasduttore interno che consente una precisa analisi dello stato di intasamento del filtro. Dotato di ampio e luminoso display consente, in ogni momento, di leggere lo stato di intasamento del filtro, le elettrovalvole attive e gli eventuali allarmi.

Il ventilatore integrato nel sistema è  a doppia aspirazione costruito in acciaio al carbonio, girante a pale rovesce realizzata in lamiera tagliata al laser, presso piegata calandrata e saldata.La girante viene accuratamente equilibrata staticamente e dinamicamente per risultare esente da vibrazioni, garantendo una durata maggiore ai cuscinetti a sfera del motore.L’elettroaspiratore è completo di motore elettrico, posizionato nella parte superiore esterna della cabina, con trasmissione a cinghia.

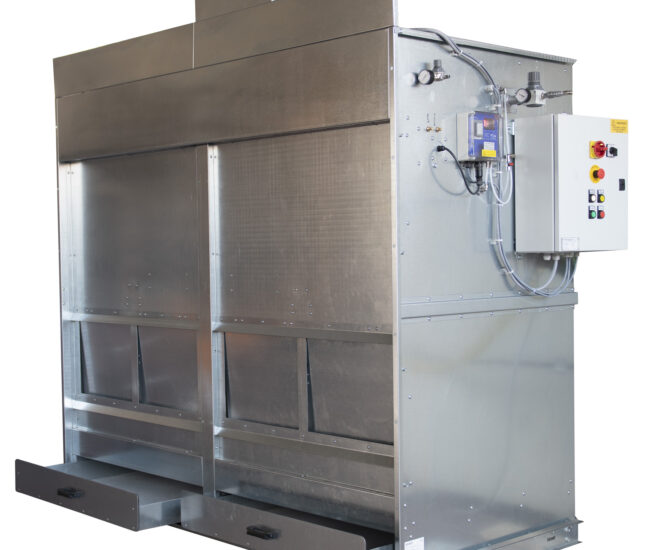

E‘ incluso il quadro elettrico con comandi in bassa tensione per aspiratore e gestione del sistema.

Caratteristiche tecniche WFD-ST
Modello 20 30 40 50
Base  mm 2.250 3150 4050 4950
Altezza mm 2350 2450 2500 2550
Profondità mm 1350
Lungh. prolunga e tetto mm + 900 laterale e superiore
Portata nominale m3/h 8.000 12000 16000 20000
Pressione residua Pa: 500 500 550 550
Potenza motore kW 4 5,5 7,5 11
Numero cartucce filtranti: 6 8 12 16
Sup. Filtrante totale m2 120 160 240 320
Tessuto filtrante Poliestere antistatico teflonato idro oleo repellente
Nr. di valvole 6 8 12 16
Æ Tubazione consigliata: 500 mm 600 700 800

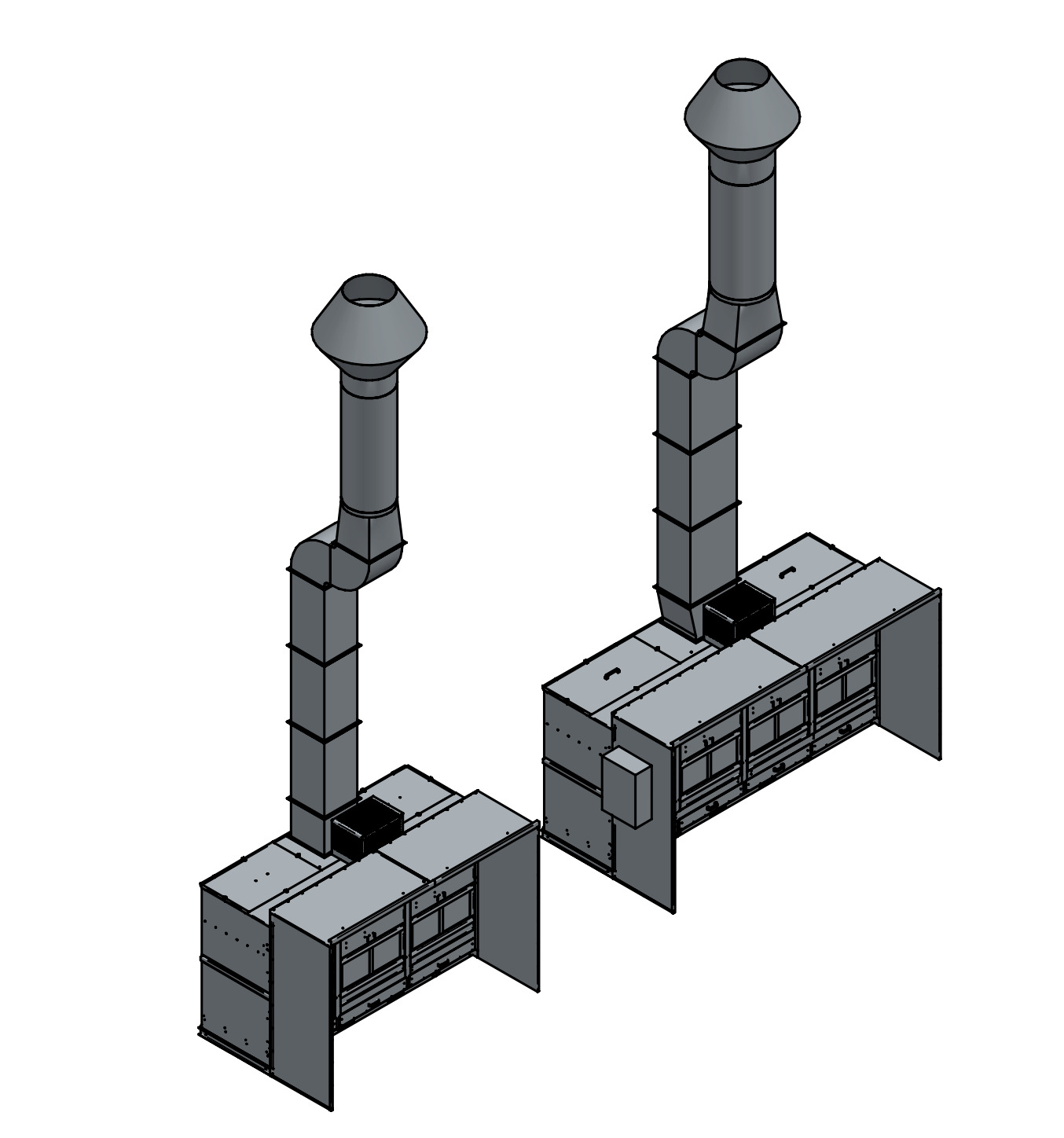

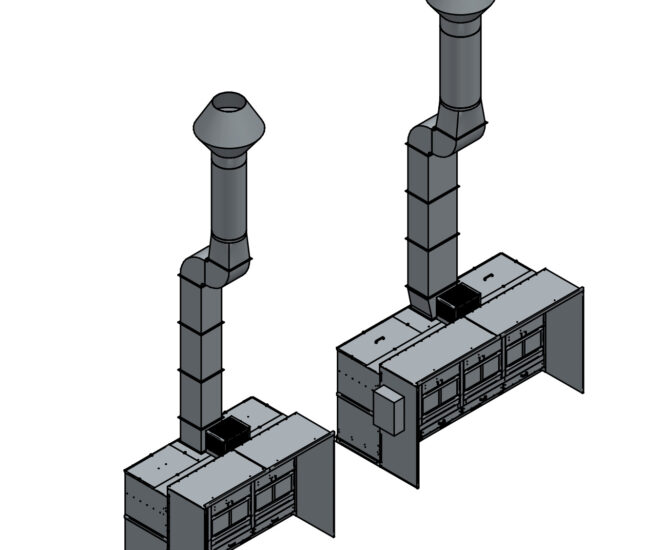

Il sistema viene consegnato pronto all’uso, semplicemente da posizionare nell’area di lavoro e da collegare ad alimentazioni elettriche e pneumatiche. Lo scarico in atmosfera dell’aria filtrata a seconda delle regioni di installazione può essere convogliato in tubazioni di espulsione . Il nostro ufficio tecnico supporta i clienti per il corretto dimensionamento delle tubazioni, fornendo layout in formato 3D facilmente inseribili nei contesti di progettazione.



settori di applicazione

lapideo

Aspirazione polveri lavorazione marmo
