Impianto di aspirazione fumi stampaggio plastica

Problema

Dopo lo stampaggio a iniezione dei componenti plastici, l’apertura dei macchinari e la pulizia dei componenti produce micropolveri e fumi che devono essere aspirati prima di disperdersi nell’ambiente e respirati dagli operatori.

Soluzione

Impianto di estrazione fumi progettato sul layout produttivo, composto da:

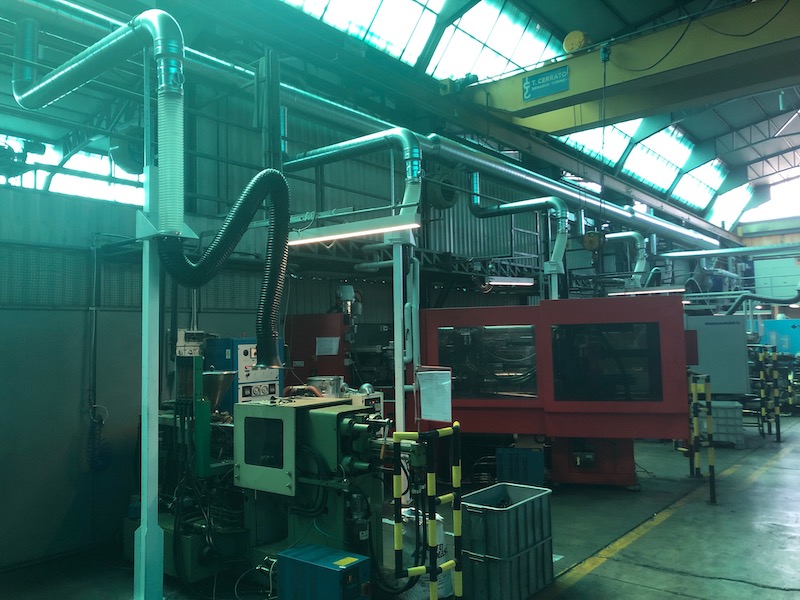

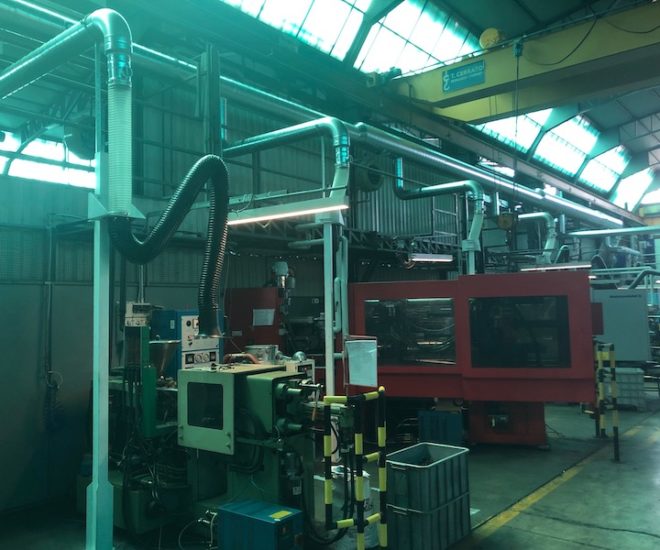

– sistema di tubi a sezione circolare di lamiera zincata, prodotti nel rispetto di UNI EN 10346, progettato con sezione variabile per mantenere costante la velocità di flusso nel circuito. Il collettore principale collega con calate verticali n.10 punti di aspirazione.

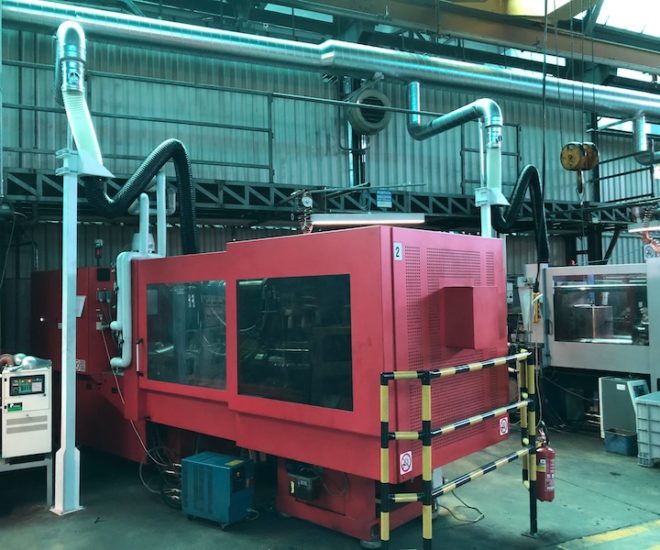

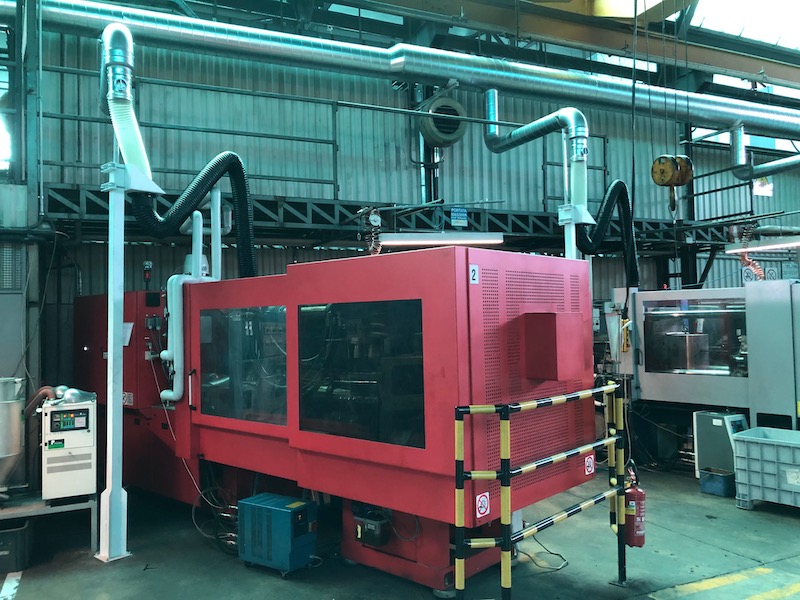

– ogni punto di aspirazione dell’impianto è dotato di braccio aspiratore di mt. 3 e diam. 160mm. I bracci aspiratori sono perfetti per questo tipo di applicazione perché ruotano su basamento girevole per permettere sempre la posizione corretta del braccio in corrispondenza della fonte di inquinamento. L’aspirazione è garantita dalla piccola cappa a forma tronco-conica con base plastica rettangolare. Lo schermo delimita l’area di aspirazione, aumentandone sensibilmente l’efficienza.

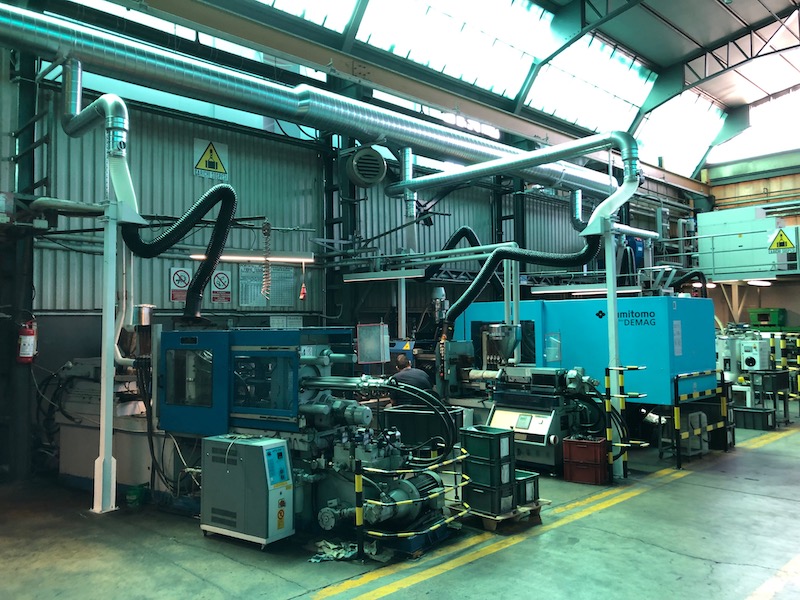

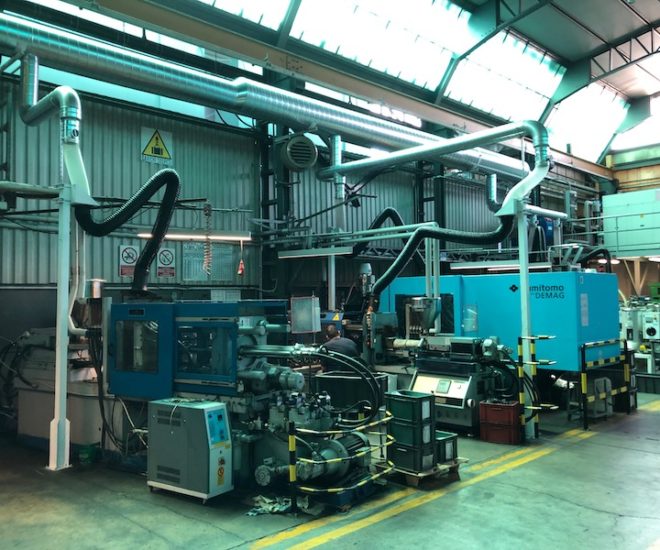

– i bracci sono sostenuti da speciali piantane in acciaio saldato e verniciato, alte 3 mt da terra e disposte in prossimità dei punti di stampaggio lungo l’impianto di aspirazione

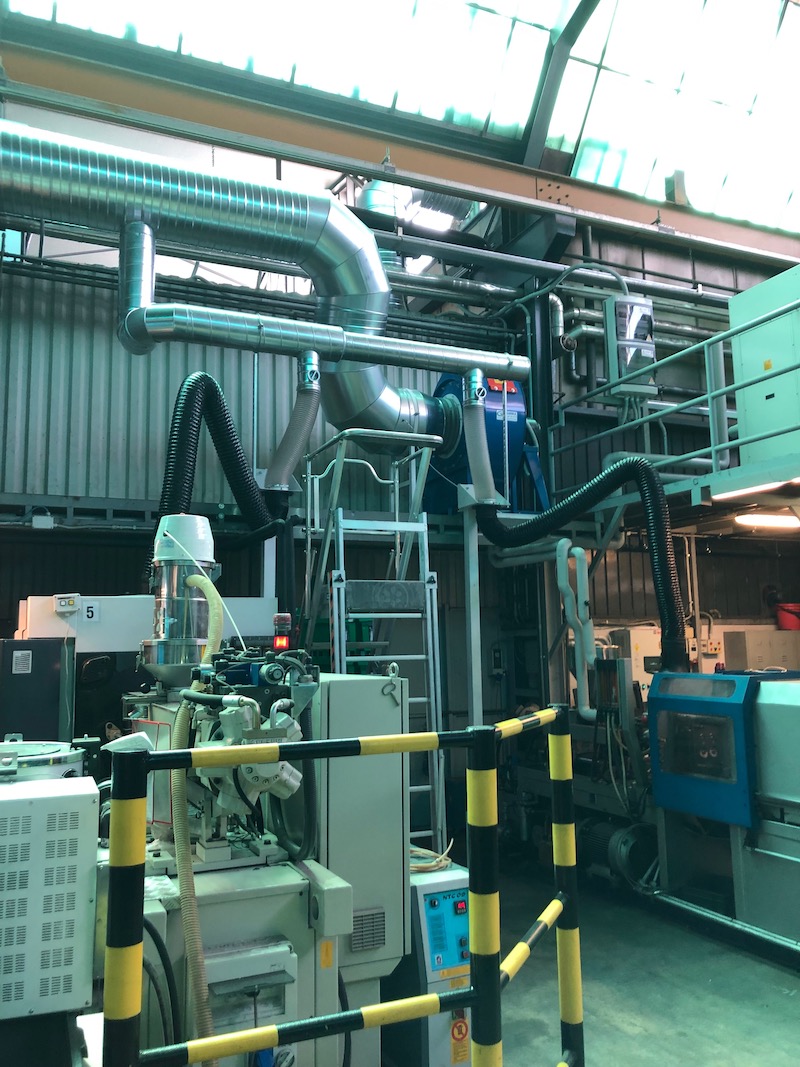

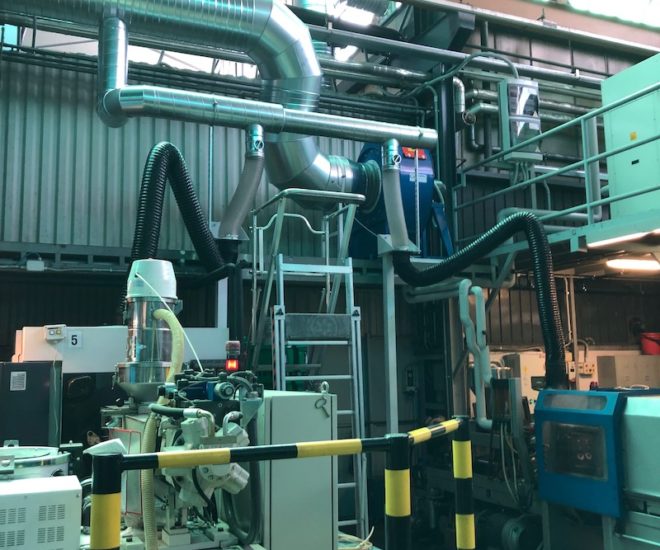

– il ventilatore centrifugo a semplice aspirazione di costruzione pesante per servizio continuo, con girante a pale rovesce in esecuzione direttamente accoppiata a motore elettrico, garantisce la portata necessaria per l’impianto di aspirazione funzionante al 100% di contemporaneità

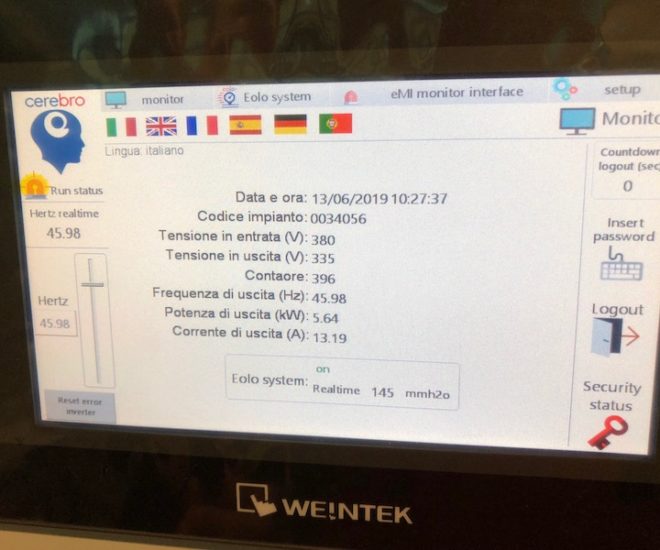

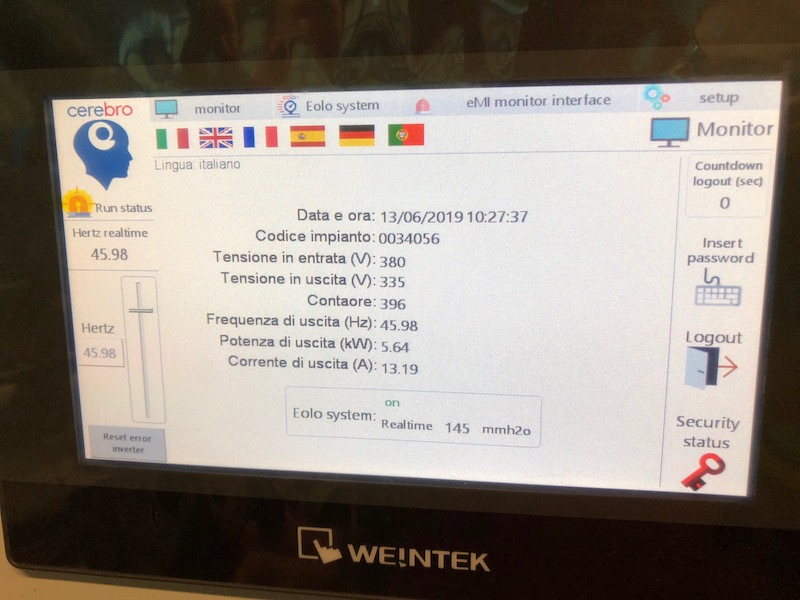

– Quadro elettrico con inverter per la gestione automatica dei giri ventilatore in funzione dell’effettiva aspirazione utilizzata (numero di serrande aperte ).

–  Camino di espulsione in atmosfera, realizzato secondo le normative, costruito  in lamiera zincata a sezione circolare, per il collegamento dell’espulsione aria fino oltre la copertura come richiesto dalle normative ambientali, completo di presa per il rilevamento fumi e del pannello a tenuta pioggia al posto dei vetri.
